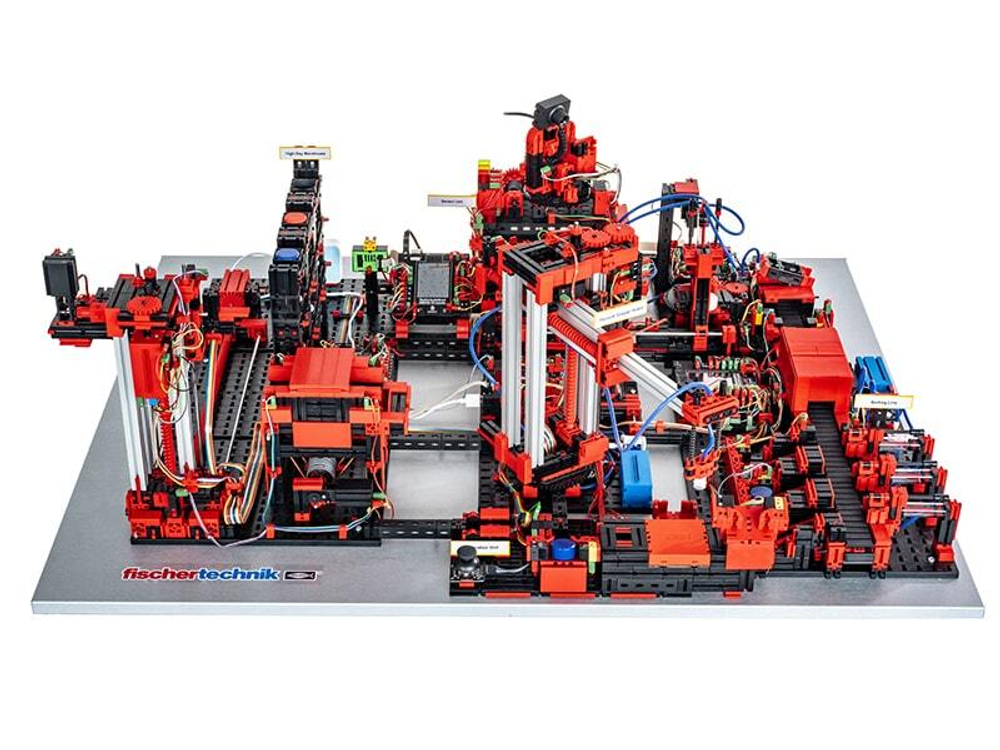

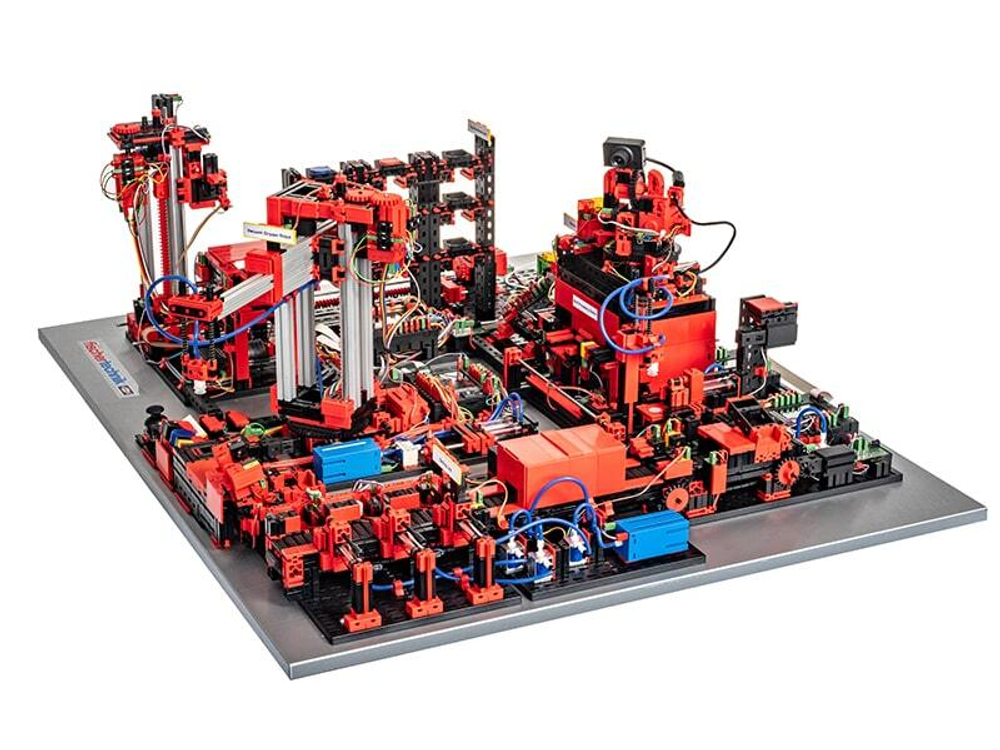

Комплексный макет цифрового производства 9V с контроллером TXT 4.0 Fischertechnik 551584

Комплексный макет демонстрирует технологические процессы современного производственного бизнеса:

• Приёмка сырья
• Хранение
• Размещение нового заказа клиентом
• Производство
• Контроль качества
• Отгрузка заказа клиенту

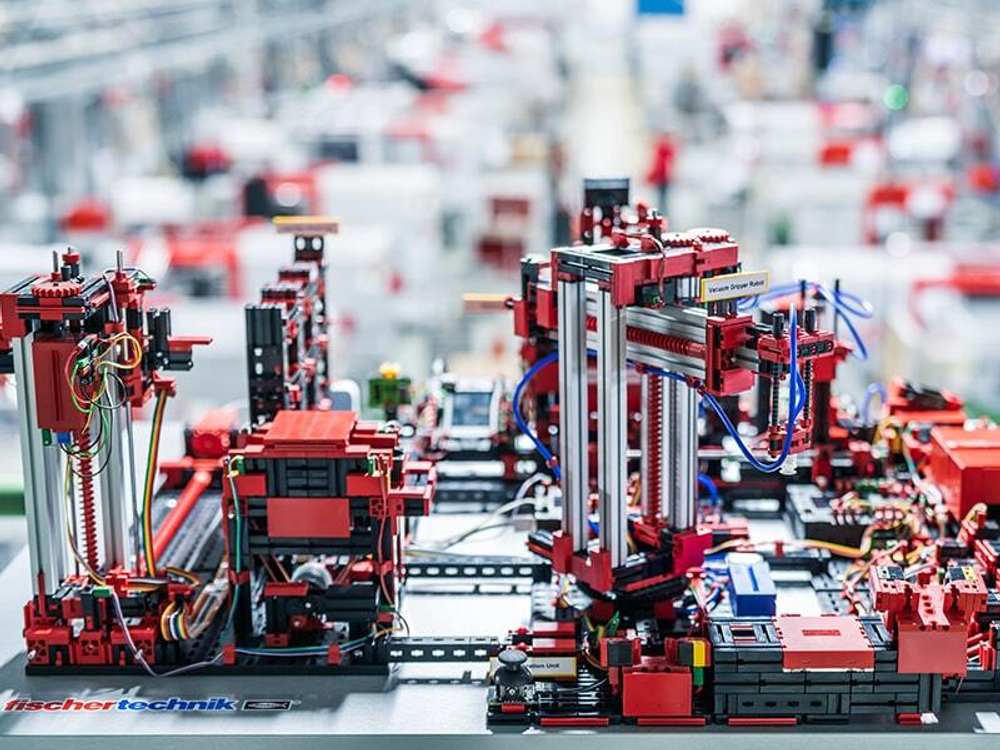

Макет состоит из нескольких технологических модулей, среди которых:

• Участок загрузки материалов и выгрузки готовых заказов
• Участок хранения
• Роботизированный внутренний материальный транспорт
• Участок термической обработки
• Участок механической обработки
• Участок сортировки
• Станция мониторинга окружающей среды
• Система видео-наблюдения

Технологический процесс

Заготовки изделий поступают на склад через участок загрузки, где выполняется идентификация цвета и загрузка исходных параметров во встроенную NFC-метку. После размещения заказа заготовки проходят через соответствующие заводские модули, причем в пользовательском интерфейсе сразу же отображается текущее состояние производства. Станция измерения параметров окружающей среды передает на сервер текущие значения температуры, влажности, давления и качества воздуха. Управляемая видео-камера может использоваться для удаленного технического обслуживания через интернет.

Движение отдельных деталей отслеживается с помощью NFC (Near Field Communication): каждой детали присваивается уникальный идентификационный номер (ID). Это позволяет проследить и увидеть текущее состояние заготовок в процессе обработки.

Система управления

Система управления состоит из шести контроллеров TXT4.0, объединенных в локальную беспроводную сеть Wi-Fi. Управляющая программа написана на языке ROBO Pro Coding (Python), загружена в контроллер и готова к запуску. Соответствующая библиотека опубликована в репозитарии Gitlab. Эта библиотека может использоваться для написания индивидуальных программ.

Пользовательский интерфейс

Пользовательский интерфейс для мониторинга и управления реализован двумя полностью заменяющими друг друга решениями. Первое решение предполагает использование web-приложения в облачном сервисе fischertechnik, а второе построено на базе локального встроенного в контроллер TXT4.0 сервера визуализации Node-RED.

Панель управления в облачном сервисе

Мы рекомендуем использовать веб-браузеры Chrome или Firefox. Облачный сервис можно использовать через личный кабинет, который создается один раз. Облачные серверы расположены в Германии и обеспечивают соблюдение строгих европейских требований к хранению данных. Персональные данные защищены в учетной записи с парольным доступом, которая использует чрезвычайно безопасный промышленный стандарт "OAuth2". Все данные, отправляемые в облако, передаются в зашифрованном виде с использованием технологии SSL.

Для доступа к панели управления можно использовать планшеты и смартфоны, а также ноутбук или ПК. Панель управления позволяет отображать три разных интерфейса: клиент, поставщик, производство. В интерфейсе клиента отображается витрина интернет-магазина с корзиной для покупок, где можно заказать заготовку и отследить текущий статус заказа. Процесс заказа сырья отображается и визуализируется в интерфейсе поставщика. Состояние производства, производственный процесс, запасы, значения NFC/RFID и датчиков можно найти в производственном интерфейсе. Кроме того, отсюда можно управлять видео-камерой. Все эти функции активируются и используются через меню.

Если в процессе производства возникает неисправность, то она подтверждается кнопкой после устранения причины и продолжения производства. Отдельные этапы изготовления визуально упрощаются с помощью подключенных узлов и представляются в интерфейсе производства. Текущий активный производственный модуль горит зеленым или красным цветом, когда соответствующий этап процесса обрабатывается в реальном времени или возникает ошибка в ожидании исправления. Каждая деталь имеет свой ID, таким образом система отображает следующие данные: состояние, цвет и метку времени от доставки до отправки. Камера также управляется через интерфейс производства, здесь же можно просмотреть считанные значения датчика окружающей среды.

Панель управления Node-RED

Если по каким-либо причинам в месте размещения учебного макета отсутствует доступ к облачному сервису, то в качестве альтернативного решения для отображения пользовательского интерфейса можно использовать локальный компьютер и встроенный в контроллер TXT4.0 сервер визуализации Node-RED.

Внимание!

Для питания макета нужны блоки питания 9В 2.5А x 3 шт., которые можно приобрести отдельно.

Блоки питания в комплект не входят!
