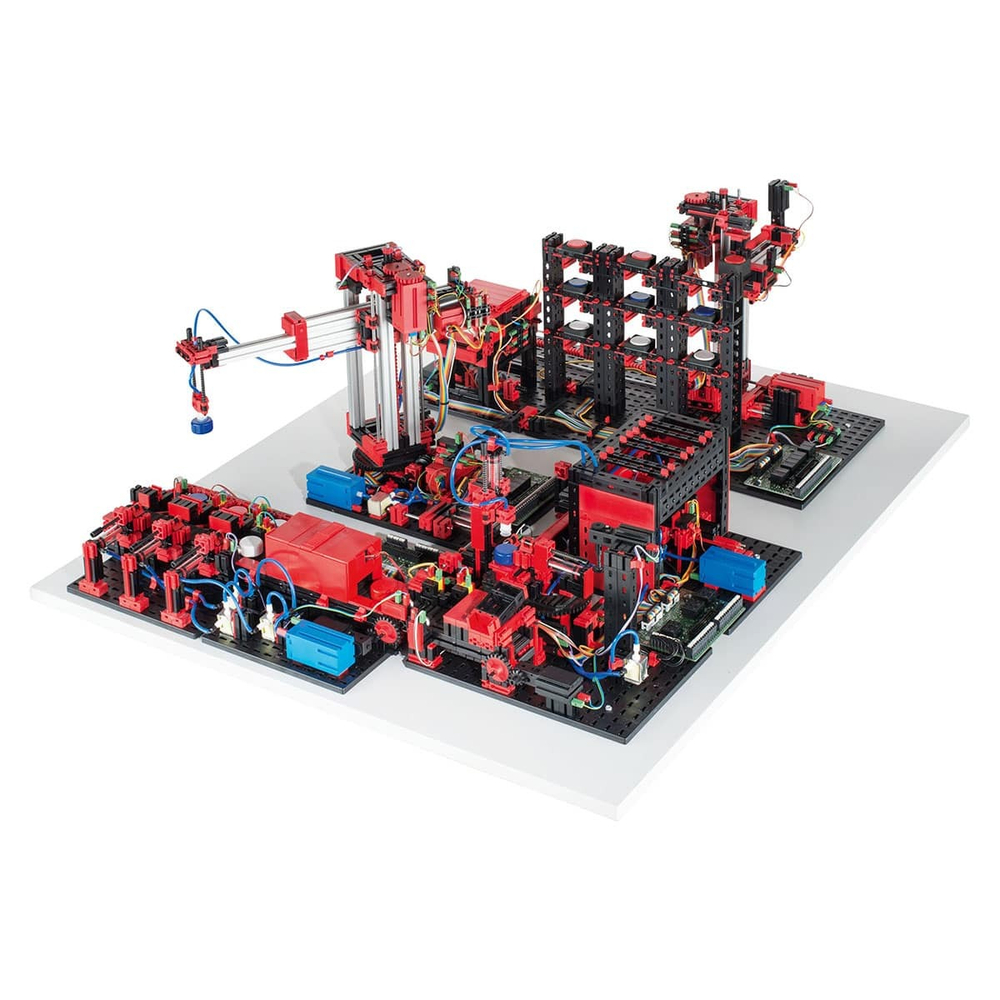

Комплексный макет производства 24V без контроллера Fischertechnik 536634

Макет производства состоит следующих из моделей:

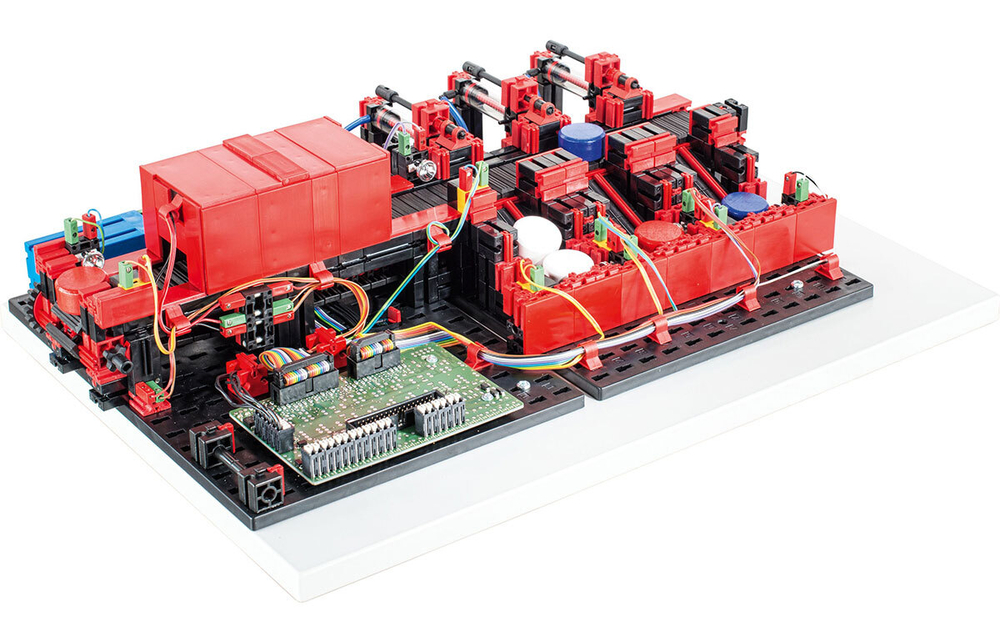

1. Сортировочный конвейер с датчиком цвета. Используется для сортировки деталей по цвету. Детали поступают на вход конвейера. Затем они проходят через датчик цвета и по команде контроллера сталкиваются в один из трех накопителей в зависимости от цвета поверхности.

Состав макета:

• Маломощный мотор-редуктор: 1 шт.
• Фототранзистор: 5 шт.
• Источники света: 5 шт.
• Электромагнитный пневматический клапан: 3 шт.
• Компрессор
• Фотоэлектрический датчик цвета
• Имитационные грузы для транспортировки: 3 шт.

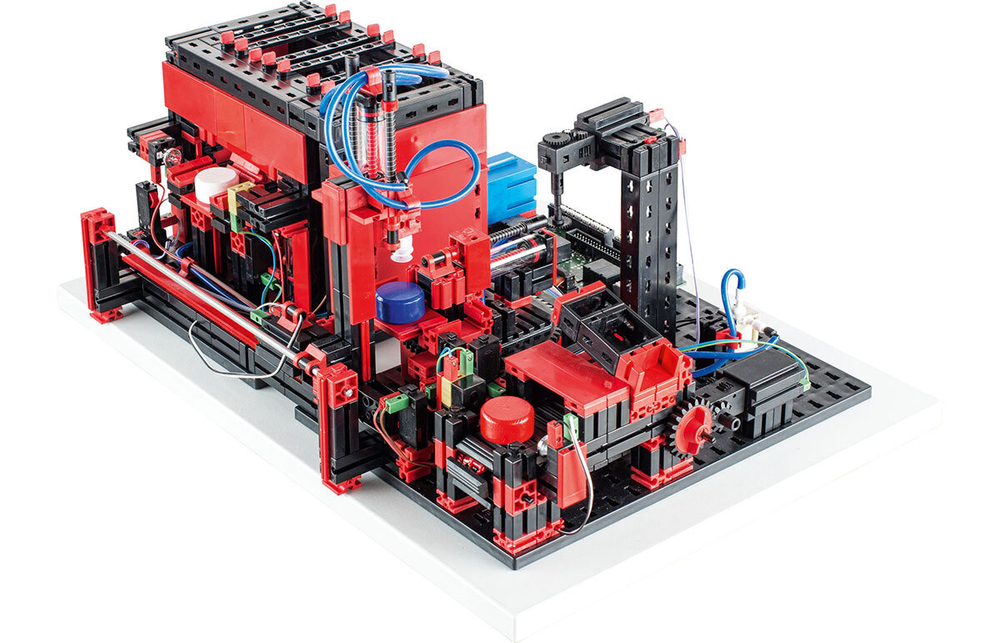

2. Технологический участок с печью. Состоит из нагревательной печи, оборудованной раздвижной дверью. Печь связана с участком механической обработки с помощью передаточного устройства с вакуумным захватом. Участок механической обработки оборудован поворотным столом и отрезным  ножом. Он связан со смежной производственной линией с помощью ленточного транспортера.

Состав макета:

• Маломощный мотор-редуктор: 4 шт.
• Концевой выключатель (кнопка): 6 шт.
• Фототранзистор: 2 шт.
• Источники света: 2 шт.
• Электромагнитный пневматический клапан: 4 шт.
• Компрессор: 1 шт.
• Имитационные грузы для транспортировки: 3 шт.

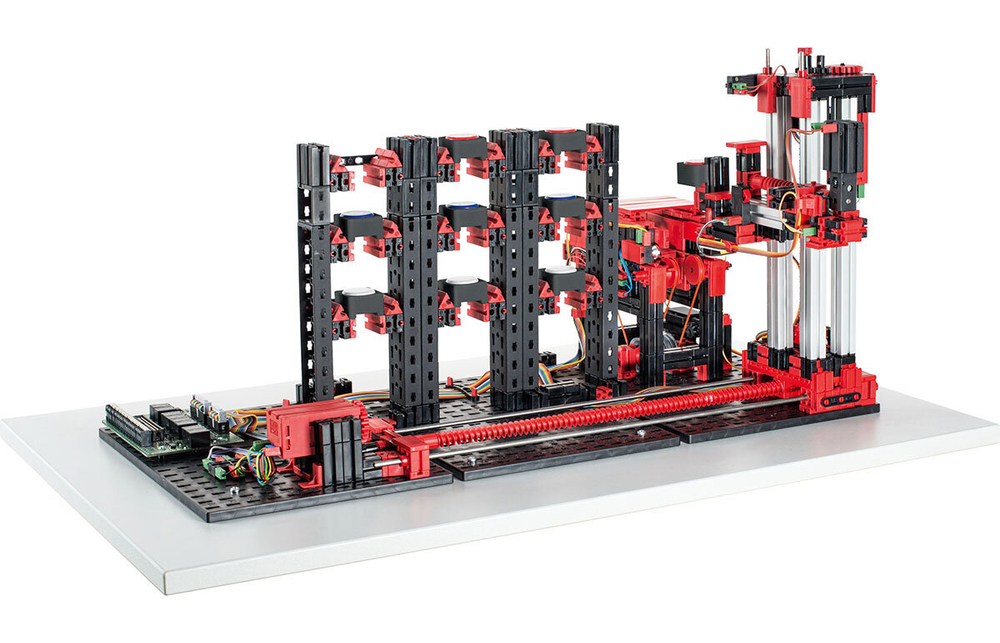

3. Автоматический вертикальный склад. Состоит из стеллажной конструкции на 9 ячеек, вдоль которой перемещается кран-штабелер с загрузочным устройством. Подача транспортных контейнеров осуществляется с помощью ленточного транспортера через станцию загрузки/выгрузки.

Состав макета:

• Мотор-редуктор с встроенным  энкодером: 2 шт.
• Маломощный мотор-редуктор: 2 шт.
• Концевой выключатель (кнопка): 4 шт.
• Фототранзистор: 2 шт.
• Источники света: 2 шт.
• Транспортные контейнеры
• Разноцветные имитационные грузы для транспортировки и хранения: 3 шт.

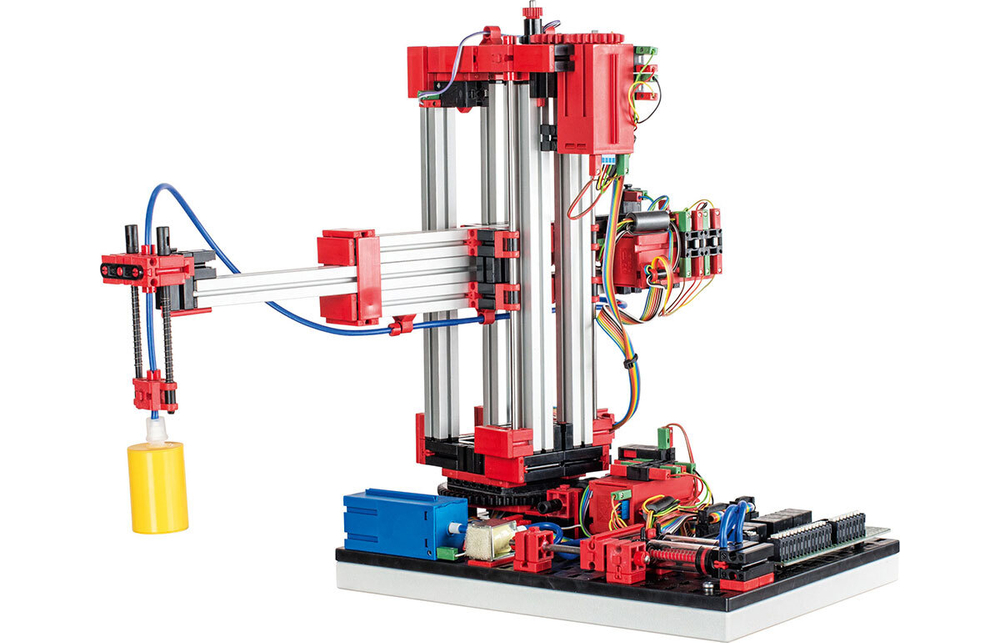

4. Манипулятор с вакуумным захватным устройством и тремя степенями подвижности, оснащенный вакуумным захватным устройством, используется для перемещения различных объектов в рабочей зоне.

Состав макета:

• Мотор-редуктор с встроенным  энкодером: 3 шт.
• Концевой выключатель (кнопка): 3 шт.
• Вакуумный насос: 1 шт.
• Компрессор: 1 шт.
• Электромагнитный пневматический клапан: 1 шт.
• Имитационные грузы для транспортировки: 1 шт.

Макет производства состоит из четырех участков. Имитация работы выполняется в замкнутом цикле: изделия извлекаются из вертикального склада, обрабатываются на участке с нагревательной печью, затем сортируются на сортировочном конвейере и после этого помещаются на хранение в вертикальный склад.

В состав макета также входят имитационные грузы для транспортировки в количестве 9 шт.

Требования к системе управления:

• Цифровые входы: 26
• Цифровые выходы: 35
• Счетные входы: 5
• Аналоговые входы: 1
• Тип разъема для подключения: IDC34-M - 4 шт.
• Тип разъема для подключения: пружинные клеммы
• Напряжение питания: 24 В
• Потребляемый ток: 4,8 А

Для работы нужен программируемый контроллер ПЛК, который можно приобрести отдельно. ПЛК в комплект не входит!
