Name: Четырехколесный робот WHEELTEC с фотоэлектрическим кодером
Brand: WHEELTEC
SKU: 15571

/ / / / / /

Четырехколесный робот WHEELTEC с фотоэлектрическим кодером

Описание

Характеристики

При покупке согласуйте с менеджером комплектацию, цену и важные для Вас характеристики оборудования.
Информация о товаре носит справочный характер и не является техническим заданием и публичной офертой, определяемой статьей 437 ГК РФ.

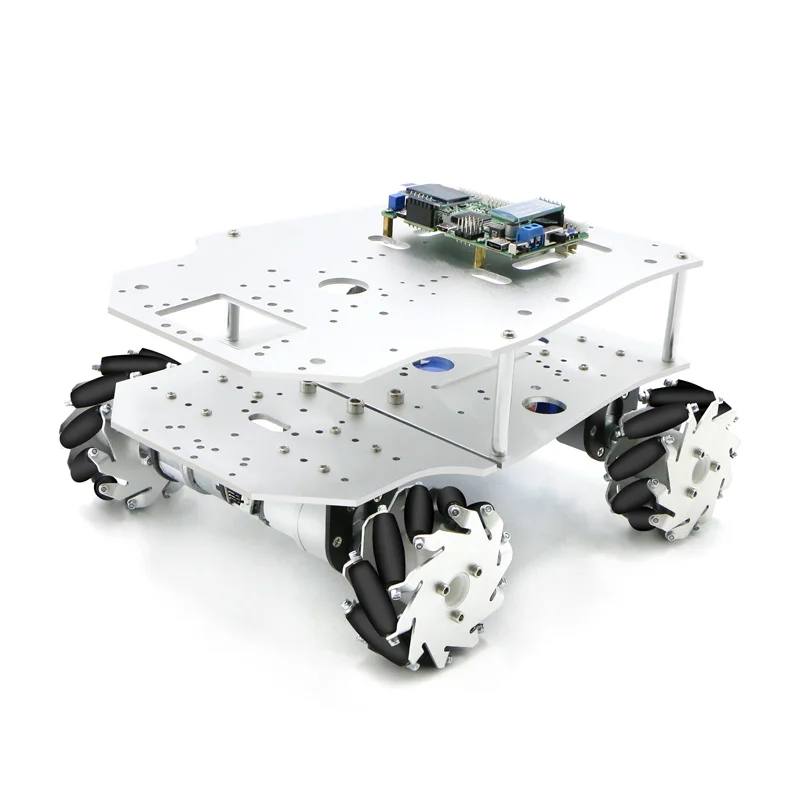

Программируемый робот-автомобиль WHEELTEC на контроллере STM32. Питание от аккумуляторной батареи 12 В, 9800 мАч. Четырехколесная конструкция Mecanum с диаметром колеса 75 мм.

Показать описание полностьюСкрыть описание

Технические характеристики:

Характеристики манипулятора WHEELTEC
Плата управления	STM32
Управляющий контроллер	STM32F407VET6
Максимальная скорость	1.4 м/с
Грузоподъемность	6 кг
Приводная конструкция	четырехколесная конструкция Mecanum
Колеса	диаметр 75 мм
Двигатель	MG513
Энкодер	фотоэлектрический
Способ управления	мобильное приложение, беспроводной контроллер PS2, CAN и т.д
Функциональные возможности	движение в различных направлениях, движение по заданной траектории, предотвращение столкновения
Характеристики мотора MG513
Номинальное напряжение	12 В
Номинальная мощность	4.32 Вт
Номинальный ток	360 мА
Номинальный крутящий момент	~ 0,1 Н*м
Пусковой момент	~ 1 Н*м
Ток среза	2.8 А
Передаточное число двигателя	1:30
Диаметр выходного вала	6 мм
Скорость до замедления	11000 об/мин
Скорость после замедления	366 ± 10 об/мин
Характеристики датчика угла поворота (энкодера)
Тип	фотоэлектрический
Разрешение	500*30 (измерено на выходном валу редуктора)
Напряжение	3.3 - 5 В
Тип интерфейса	XH2.54
Характеристики контроллера STM32
Микроконтроллер	STM32F103C8T6, ядро ARM Cotrex M3
Максимальная частота	72 МГц
Разрядность	32 бита
Объем памяти программ (FLASH)	64/128 кБайт
Объем памяти, RAM	20 кБайт
Выводы	37
Таймеры общего назначения	3
Расширенный таймер с ШИМ управления двигателем	1
Системный таймер	1
Сторожевые таймеры	2
UART	3
SPI	2
I2C	2
CAN	1
USB	1
Контроллеры прямого доступа к памяти	7
АЦП	2 АЦП, 10 каналов, время преобразования 1 мкс
Часы реального времени	есть
Аппаратный модуль расчета CRC	есть
Напряжение питания микроконтроллера	2 - 3.6 В
Напряжение питания платы	5 В
Ток потребления	до 50 мА
Температура	- 40 - 85°С
Характеристики аккумуляторной батареи
Напряжение питания	12 В
Емкость	9800 мАч
Интерфейс	Т-образный штекер
Габариты	98.6 х 62 х 29 мм
Вес	0.36 кг
Общие характеристики
Питание	DC 12 В, 5 А
Материал корпуса	алюминиевый сплав
Время автономной работы	при небольшой нагрузки (скорость 0.45 м/с) - 4 ч, при нагрузки 1 кг (скорость 0.45 м/с) - 2.5 часа
Габариты	270 х 222 х 187 мм
Вес	2.9 кг
