Name: AUS-WP-50XL Робот упаковщик продукции на паллет
Brand: Active Pack
SKU: AUS-WP-50XL

/ / / / / /

Предзаказ

Описание

Характеристики

При покупке согласуйте с менеджером комплектацию, цену и важные для Вас характеристики оборудования.
Информация о товаре носит справочный характер и не является техническим заданием и публичной офертой, определяемой статьей 437 ГК РФ.

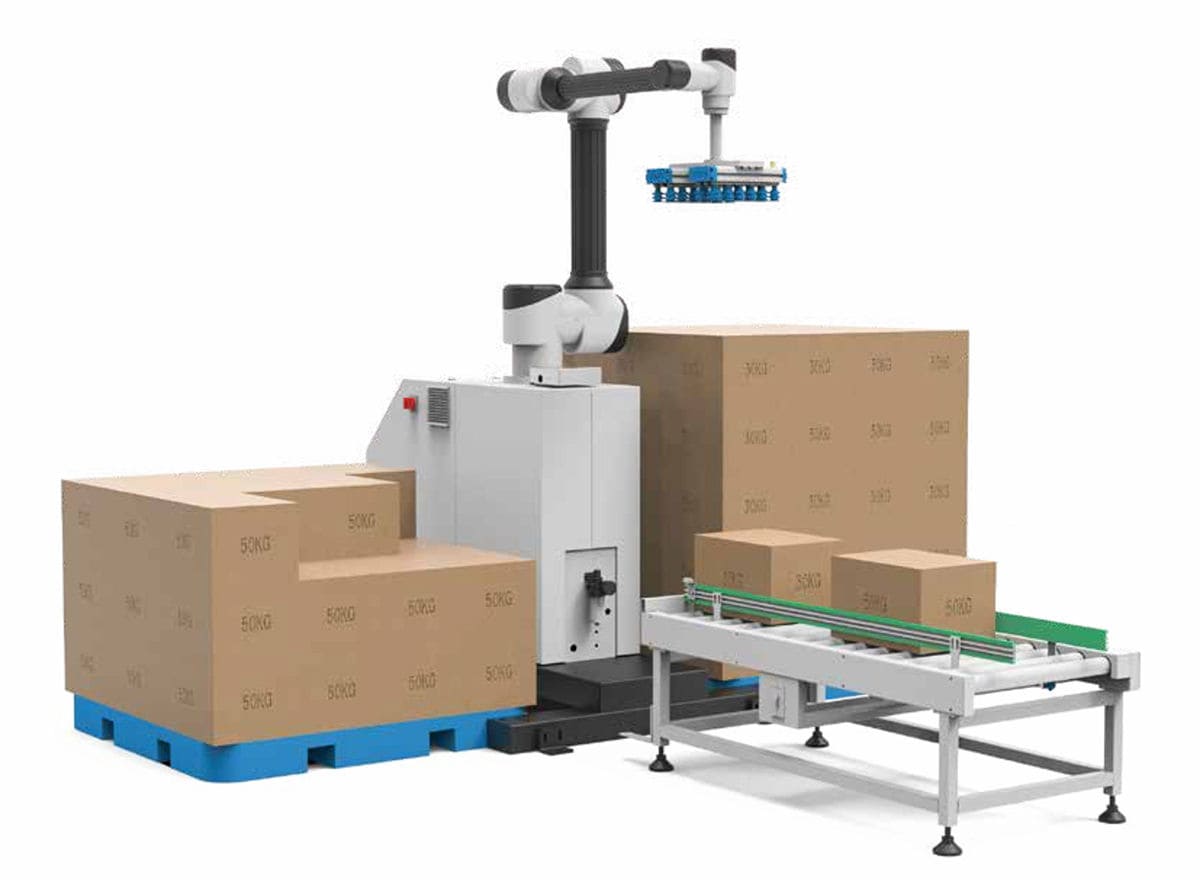

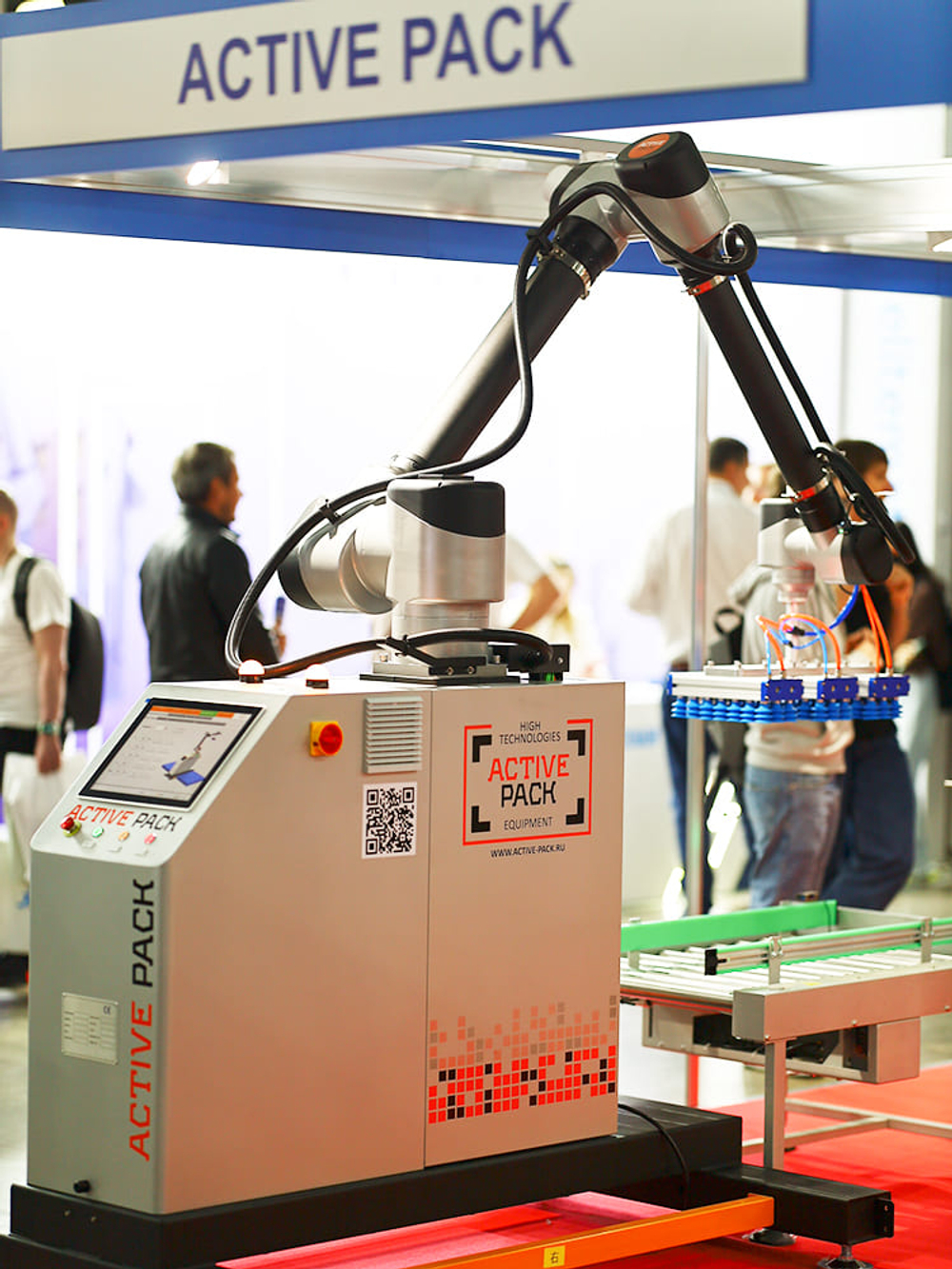

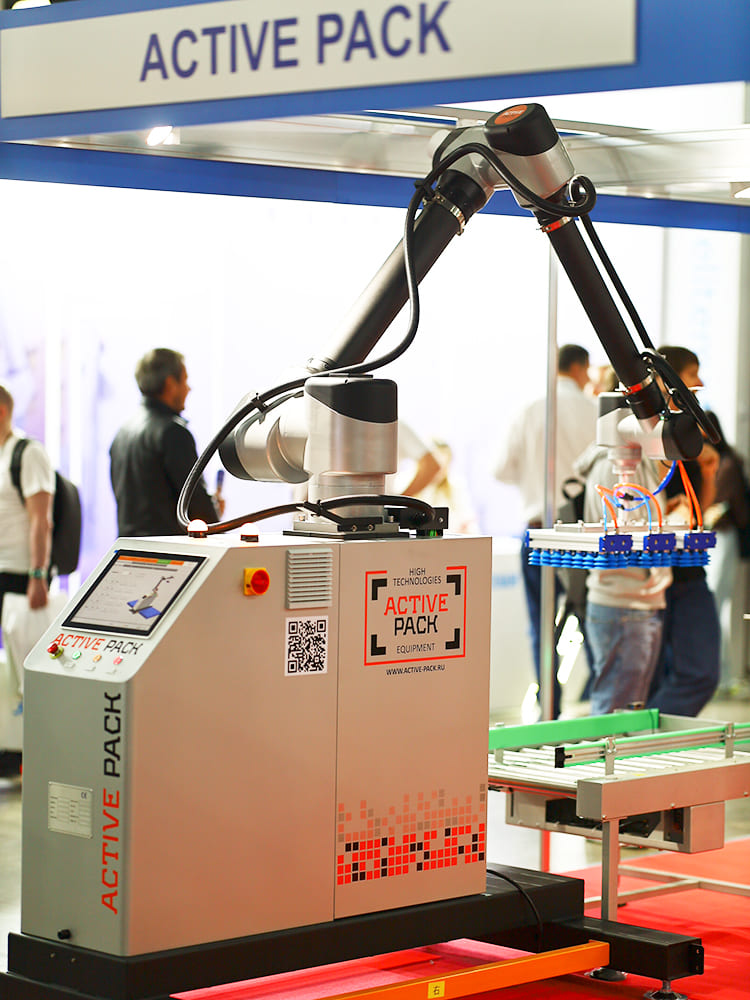

Представляет собой универсальный автоматический упаковочный модуль в виде манипулятора с металлической рукой. Его основная функция – укладка коробок с продукцией на паллет.

Отлично подходит для упаковки продукции пищевой, химической, фармацевтической и сельскохозяйственной отраслей.

встраивается в существующие линии упаковки и фасовки;
не требует ограждений;
благодаря снижению трудозатрат, минимизации ошибок и брака, стабильной производительности пользователи получают быструю окупаемость;
запуск за 1 час;
перенастройка за 5 минут;

Основные характеристики:

Грузоподъемность: 40 кг.
Скорость паллетирования: 8-12 коробок в минуту
Максимальная высота паллетирования: 2850 мм.

Схема работы робота:

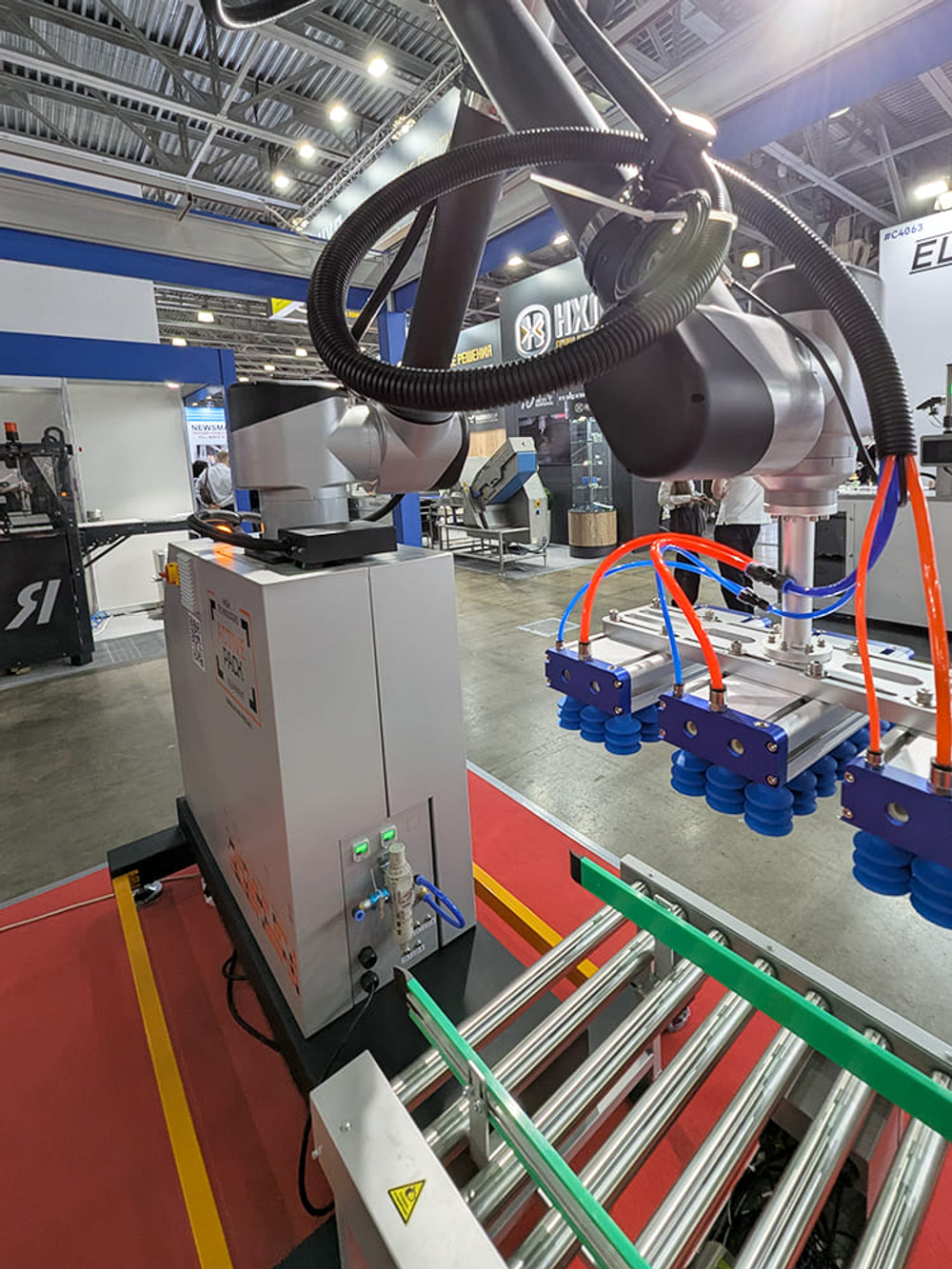

Система получает сигнал о появлении продукта на конвейере, автоматически определяет его положение и аккуратно укладывает в тару согласно заданной схеме.

Конструктивные особенности:

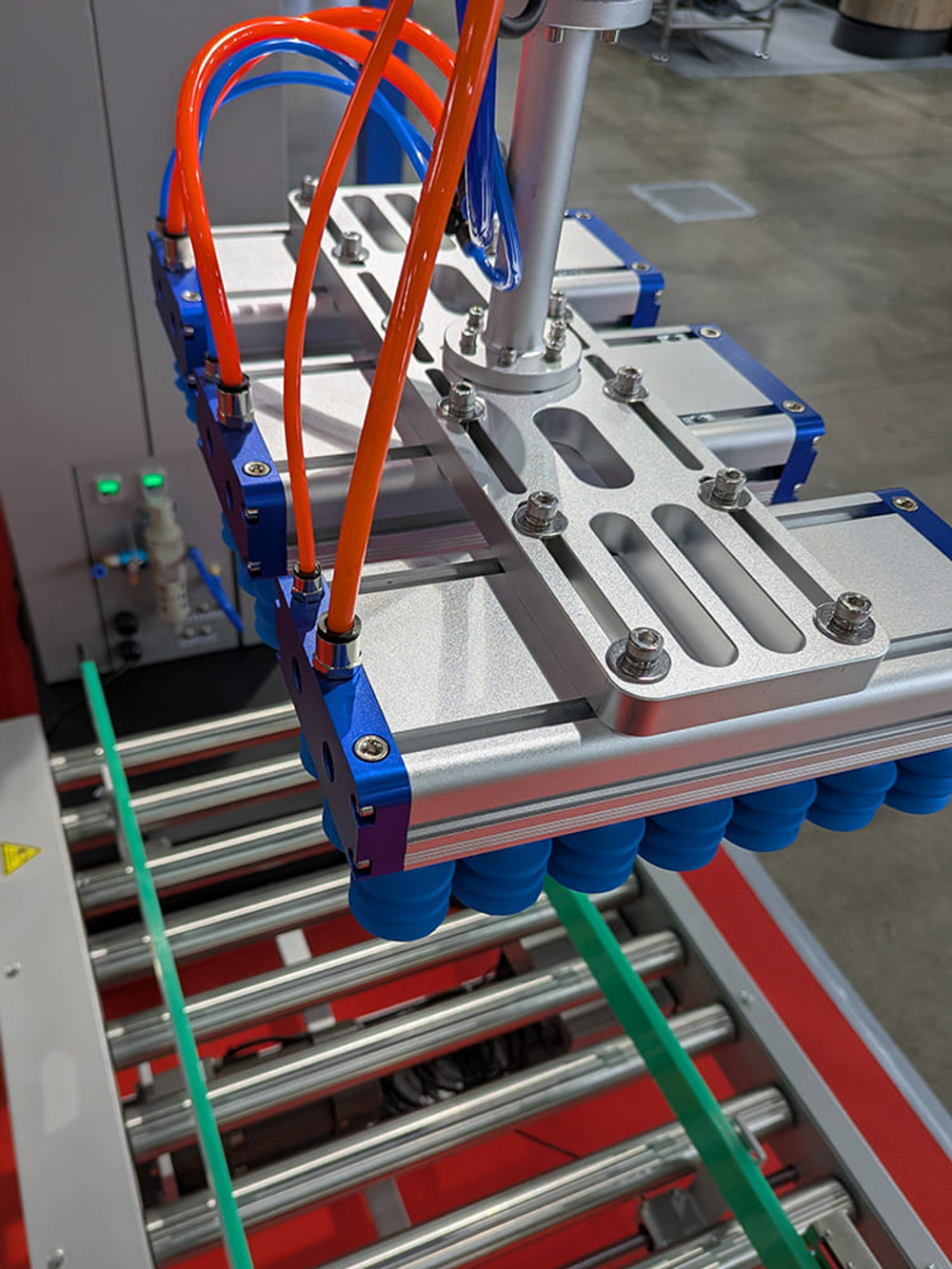

Может оснащаться различными типами захватов:

вилочные;
вакуумные;
магнитные;
комбинированные (для смешанных типов упаковки).

Предназначен для работы с упакованной продукцией при паллетировании и перемещении:

коробки;
блоки;
канистры;
бутылки;
вёдра;
мешки;
и другие виды упаковки.

Материалы — гранулированные, порошкообразные, мелкоштучные — в упакованном виде (не насыпью).

Основные преимущества:

встраивается в существующие линии упаковки и фасовки;
не требует ограждений;
благодаря снижению трудозатрат, минимизации ошибок и брака, стабильной производительности пользователи получают быструю окупаемость;
обеспечивает стабильную, точную и бережную работу даже с нестандартными или хрупкими изделиями;
запуск за 1 час;
перенастройка за 5 минут;
простота в эксплуатации и обслуживании;
простота в использовании, графическое программирование, обучение работе с устройством занимает 5 минут;
гибкость и возможность перемещения по желанию;
есть возможность расширения функционала;
высокая производительность при небольших размерах;
небольшая занимаемая площадь;
поддерживает стандартные промышленные протоколы;
укладка 1 вида продукции на паллет в зависимости от захвата;
поддерживает одновременную укладку на поддоны коробок типа А и типа В;
поддерживает до 225 вариантов раскладки продукции на поддоны;
конструкция из стержней из углеродного волокна, размах манипулятора может быть изменен по индивидуальному заказу.

Базовая комплектация

радары безопасности – 2 шт.;
стол – 1шт.;
функция двухслойной прокладки – программируемая функция;

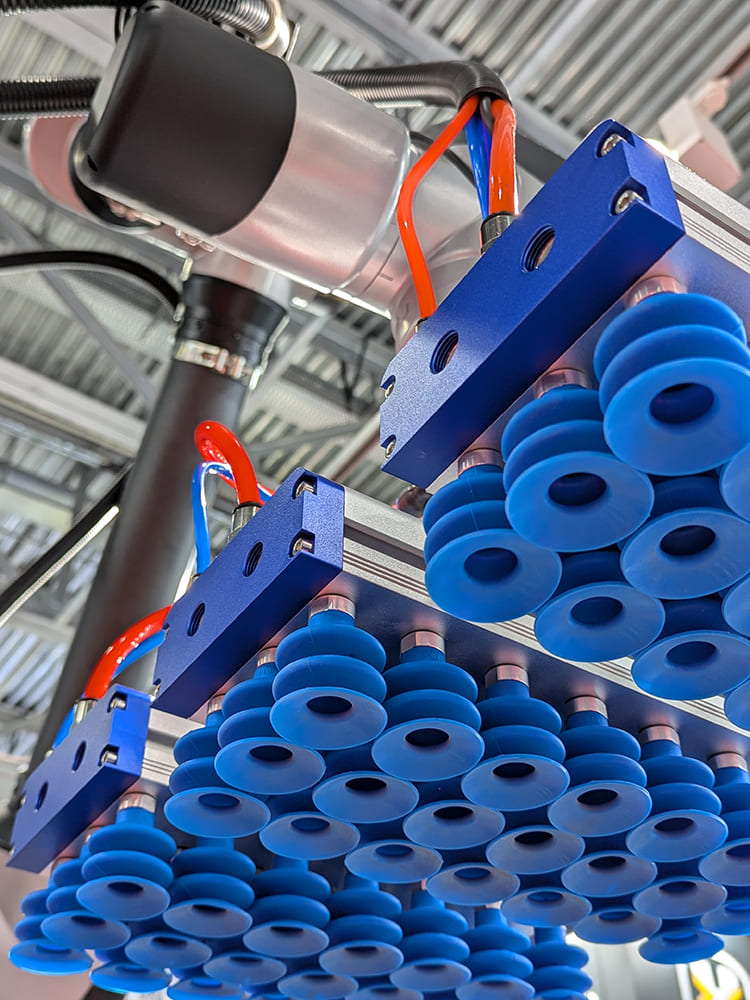

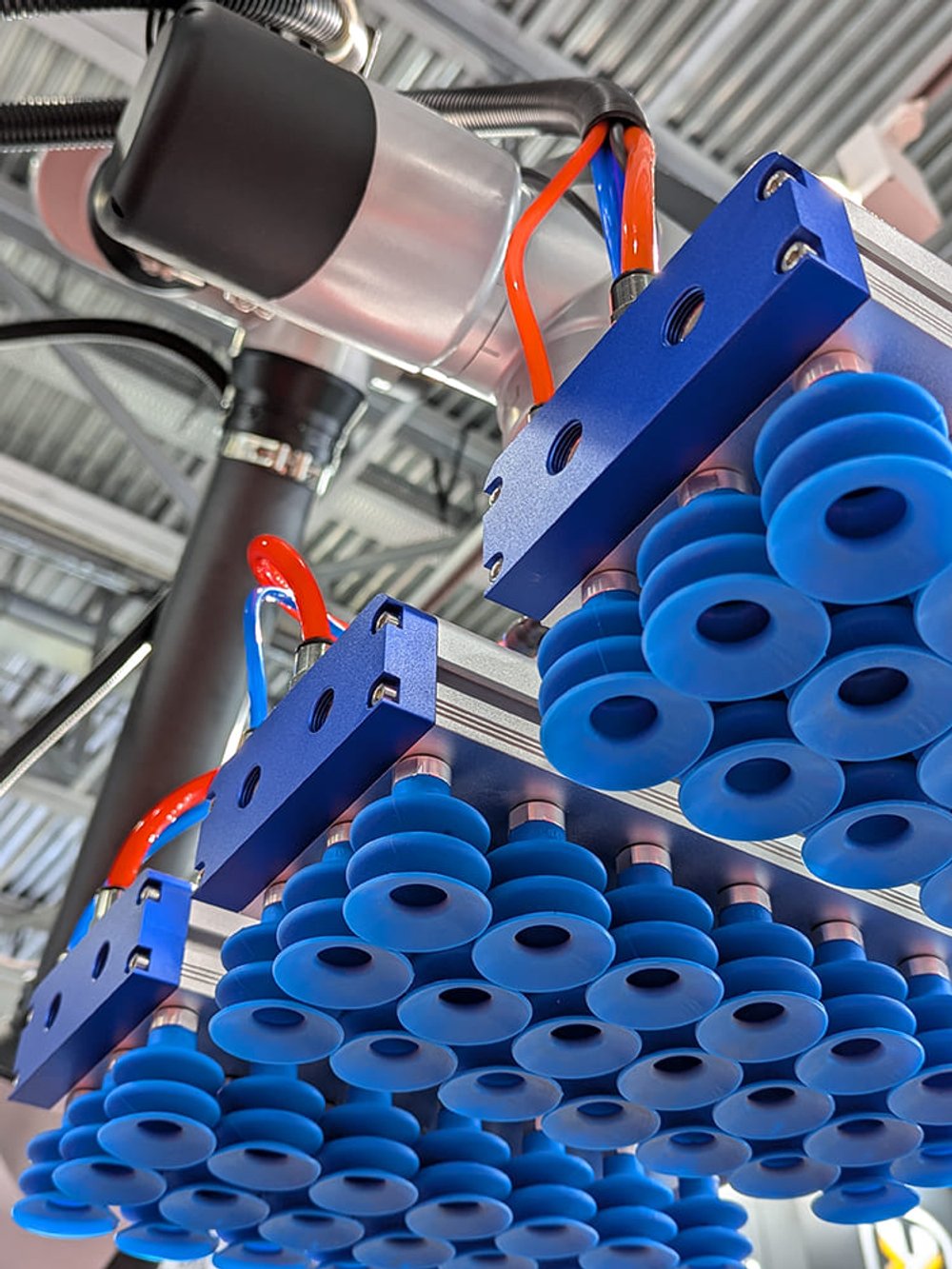

блоки присосок для коробок разных размеров – 3 шт.

Дополнительные опции

Датчик пустого паллета;
Захват под несколько коробок;
Дополнительные захваты под конкретный товар;
Удлинённая рука — для высоты штабелирования более 2350 мм.

Технические характеристики:

Модель	AUS-WP-50XL
Грузоподъемность	40 кг.
Радиус работы (расчетный размах стрелы)	1780 мм.
Расчетная скорость паллетирования	± 8-12 коробок в минуту
Максимальная высота паллетирования	2850 мм.
Точность позиционирования при повторных измерениях	±0.04 мм.
Способ размещения паллета	Ручной, слева и справа
Функция определения направления этикетки	Есть
Функция переключения одинарного и двойного захвата	Есть
Максимальный размер палета Д, Ш. В	1400мм. х 1200мм. x 150мм.
Габариты основного оборудования	1700мм. х 1300мм. х 2185мм.
Габариты основного ящика для логистики Д.Ш.В	2250мм. х 1500мм. х 2000мм.
Максимальная нагрузка	3.5 кВт
Рабочий расход воздуха	240-460 л в минуту
Источник питания	220В +- 10%, 50 Гц+- 5%
Управляющее напряжение	24 Вт
Давление воздуха	0.5-07 мPа
Протокол связи	TCP/IP, MODBUS, TCP Extended IO
Режим связи	ENTER CAD
Защита	IP 54
Температура работы	0- +50 С
Уровень шума	<80 децибел
Цвет основного корпуса станка	Серебристо-серый
Вес машины	580 кг.

Перечень стандартных комплектующих оборудования

Контроллер робота KEBA (Австрия)
Сервомотор 6 штук Inovance (Китай)
Сервоприводы 6 штук Inovance (Китай)
Электромагнитный клапан Inovance (Китай)
Датчик отрицательного давления на присоске Inovance (Китай)
Фильтр регулирования давления Inovance (Китай)
Фотоэлектрические датчики обнаружения входящей коробки Panasonic, SICK (Япония, Германия)
Переключатель Long xing (Китай)
Автоматический выключатель Chint (Китай)
Твердотельное реле Weidmüller (Китай)
Вакуумная присоска ST (Китай)

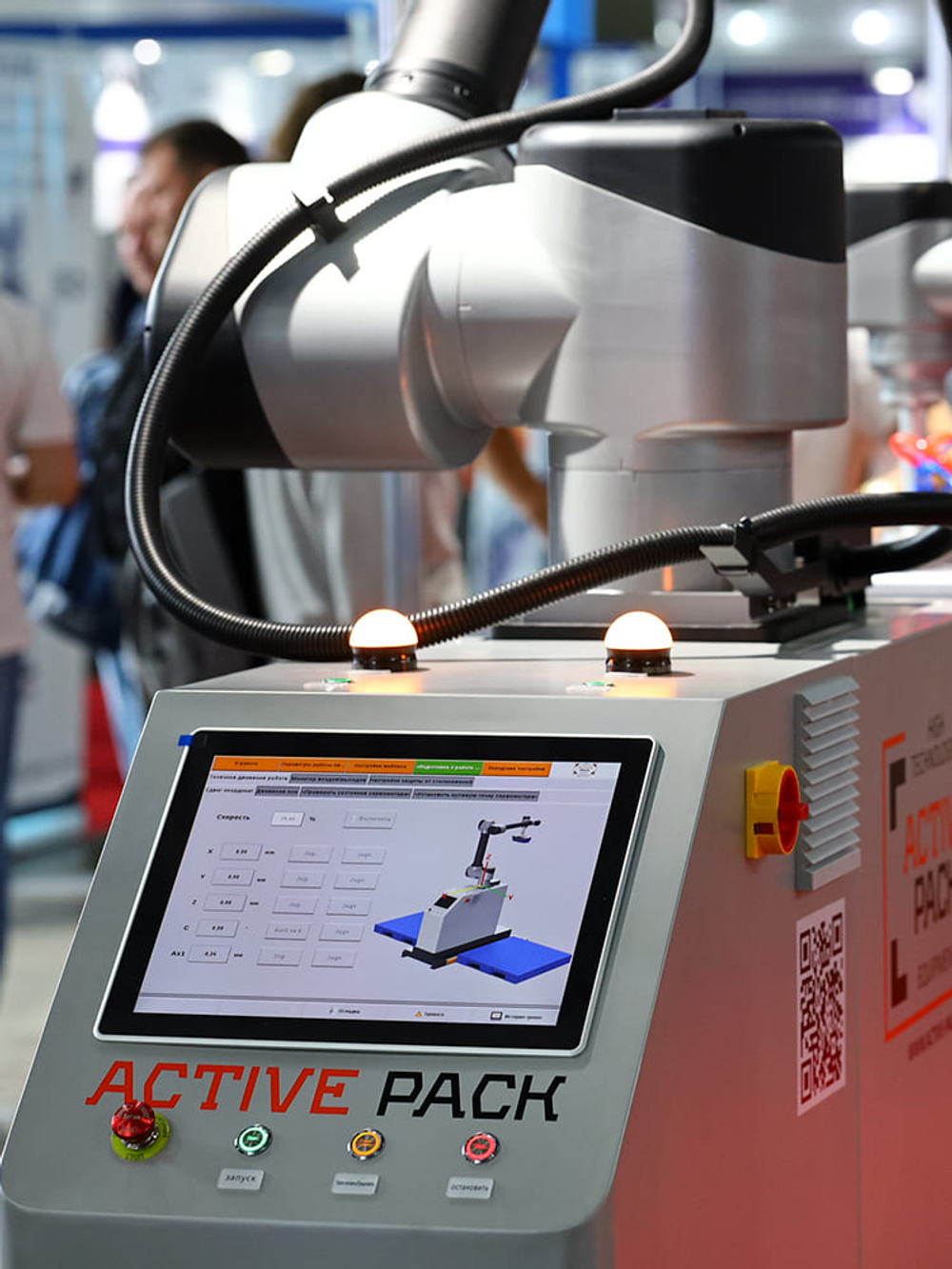

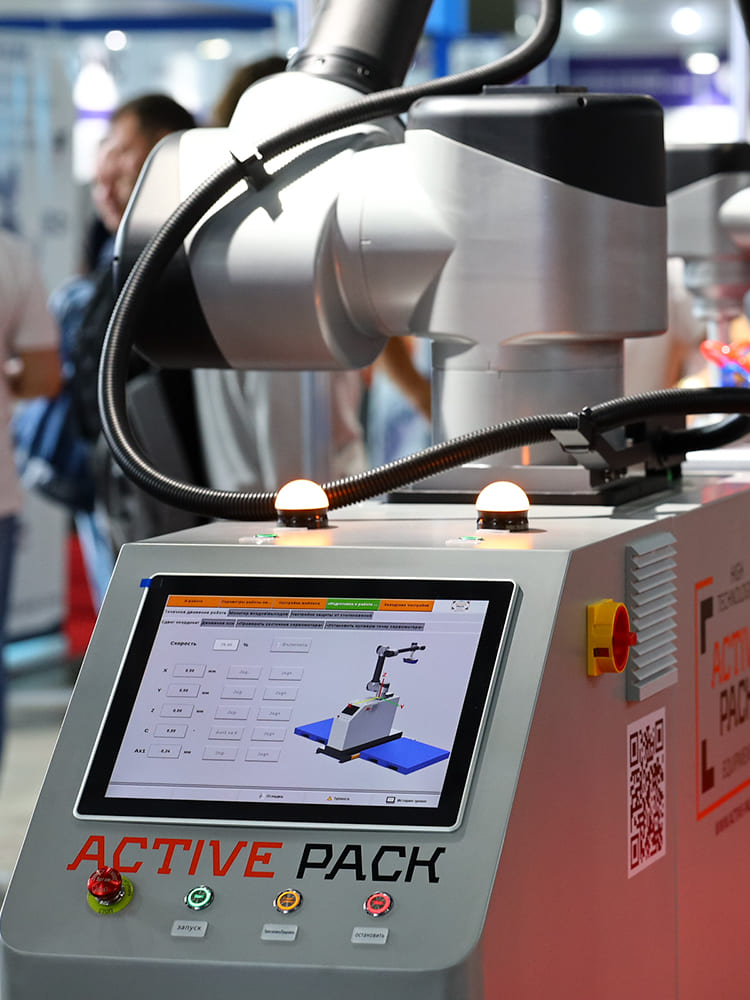

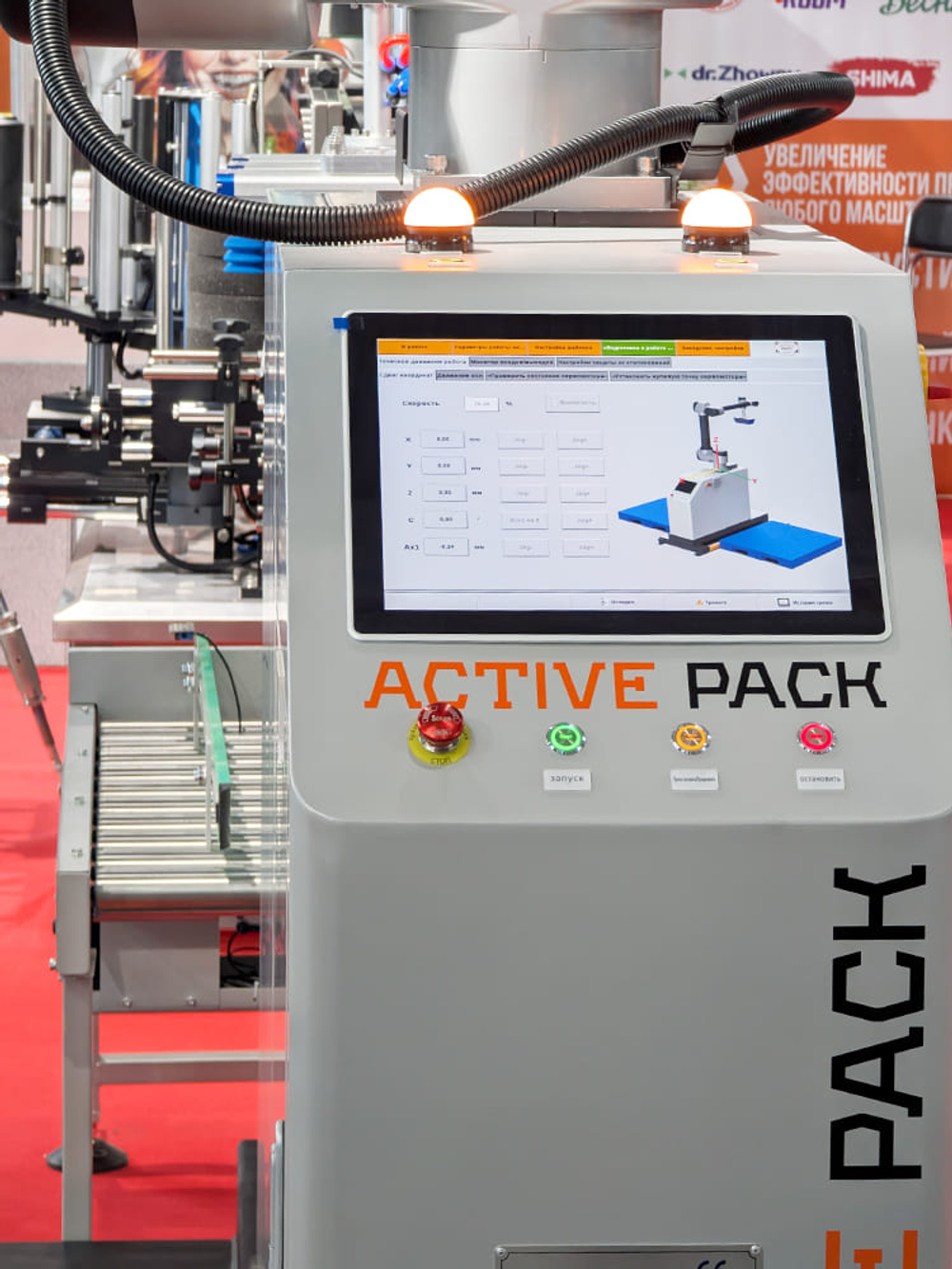

Сенсорный экран 15 дюймов Research Alliance (Китай)
Импульсный источник питания Mingwei (Тайвань)
Направляющая Airtac (Тайвань)
Синхронный ремень Samsung (Корея)
Электрический подъемный цилиндр с ходом 600 мм. ST (Китай)

Оценка комплектации робота от независимых экспертов

Контроллер и привода

Robot Controller KEBA (Австрия) — оценка очень высокая: KEBA один из сильнейших европейских производителей контроллеров для роботов и автоматизации. Это сильная сторона комплектации — высокая надёжность, отличная поддержка motion control, промышленный стандарт в Европе

Servo Motor Inovance (Китай) — оценка выше средней — Inovance входит в ТОП 3 китайских производителей сервоприводов. Для робота приемлемый выбор, в среднем сегменте — хорошее соотношение цена/качество, стабильная работа, немного уступает Yaskawa, Mitsubishi, Delta по ресурсу и точности.

Датчики и элементы управления

Photoelectric Switch Panasonic/SICK — оценка очень высокая. Оба бренда — это мировой стандарт. SICK лидер в сенсорике, Panasonic надёжный японский бренд. Это сильный плюс.

Change-over Switch Changxin (Китай) — оценка средняя. Бюджетный бренд.

Circuit Breaker Chint (Китай) — оценка средняя — Chint массовый производитель. Надёжность приемлемая.

Solid-state Relay Weidmüller (Китай) — оценка высокая — Weidmüller немецкий бренд, даже если сборка китайская, качество хорошее.

Пневматика и механика

Vacuum Suction Cup (Китай) — оценка средняя. Рабочий вариант.

Guide Rail Airtac (Тайвань) — оценка средняя/выше средней. Airtac хороший массовый бренд, широко используется в автоматизации.

Solenoid Valve Airtac — оценка: выше средней. Очень надёжные

Lifting Electric Cylinder (Китай) — оценка: средняя. Хорошо работает

Электроника и интерфейс

Touch Screen Wanaotech (Китай) — оценка средняя. Рабочий вариант, но не Omron/Weintek/Siemens.

Switching Power Supply Mingwei (Тайвань) — оценка высокая. Mingwei (MeanWell) один из лучших производителей БП. Надёжность отличная.
