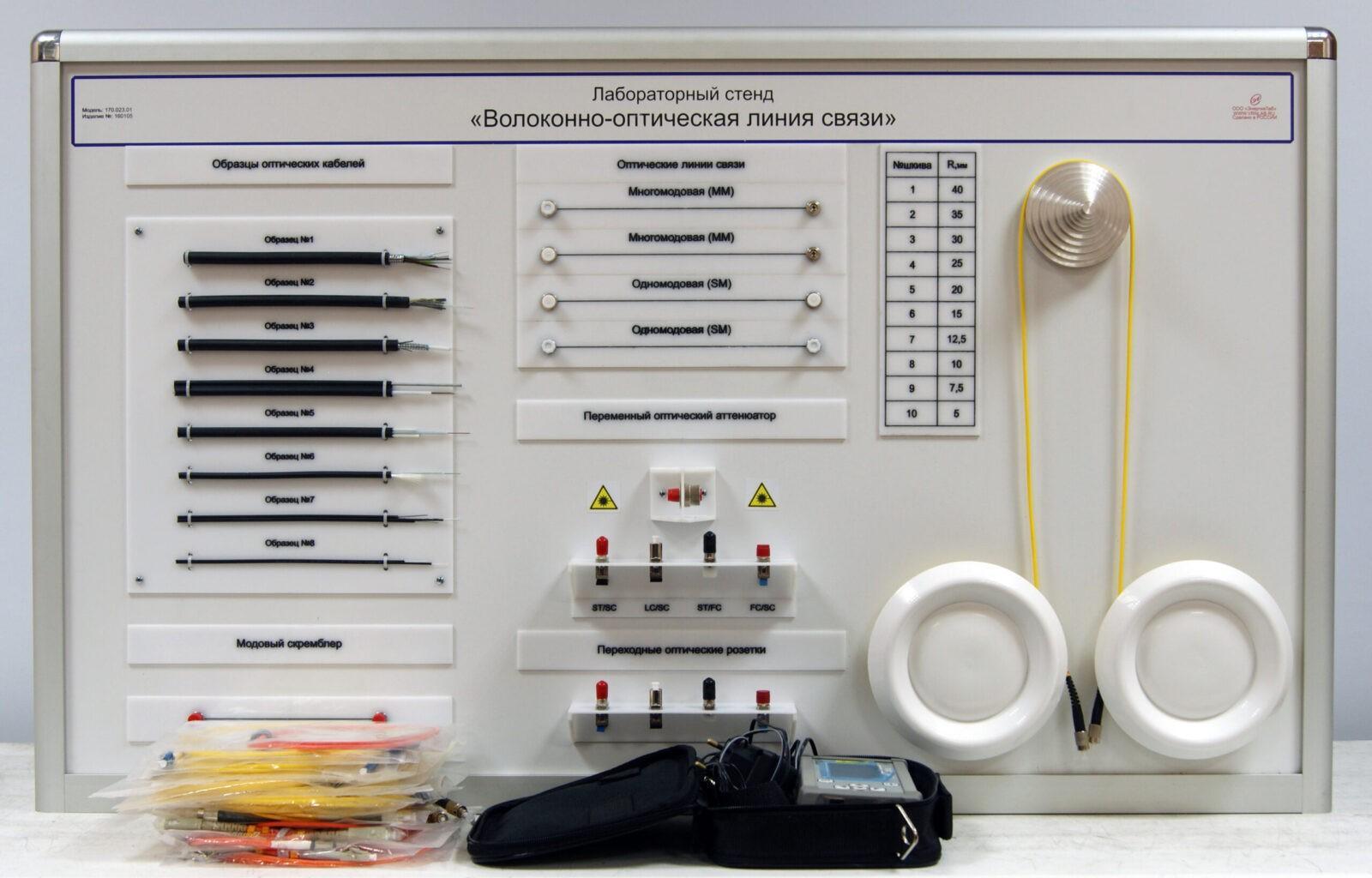

Учебный стенд «Волоконно-оптическая линия связи» ВОЛС-2

В многомодовых линиях связи, при измерении затухания для более точных значений должно быть обеспечено возбуждение измеряемого волокна оптического кабеля с модовым составом, соответствующим установившемуся модовому распределеню. Для этой цели после источника излучения и перед исследуемой ВОЛС устанавливается смеситель мод (модовый скремблер).

Учебное оборудование предназначено для изучения компонентов волоконно-оптической линии связи.

В состав стенда входят:

• Оптическая линия связи многомодовая ММ – 2 шт.
• Оптическая линия связи одномодовая SM – 2 шт.
• Переменный оптический аттенюатор – 1 шт.
• Переходные оптические розетки типа SM и MM – 8 шт.
• Устройство задания радиуса кривизны, позволяющее изгибать оптоволокно с натяжением и различными фиксированными радиусами кривизны – 1 шт.
• Образцы оптических кабелей с разделкой с одного конца для обозрения внутренней структуры – 4 шт.
• Оптический рефлектометр с функцией измерения оптической мощности – 1 шт.
• Модовый скремблер для многомодового волокна – 1 шт.
• Комплект оптических шнуров для проведения измерений (1 компл.) куда входят патч-корды:
  • FC/UPC-FC/UPC SM – 7 шт.;
  • FC/UPC-SC/UPC SM – 2 шт.;
  • SC/UPC-SC/UPC SM – 2 шт.;
  • FC/UPC-ST/UPC SM – 2 шт.;
  • FC/UPC-LC/UPC SM – 2 шт.;
  • SC/UPC-LC/UPC SM – 2 шт.;
  • SC/UPC-ST/UPC SM – 2 шт.;
  • SC/UPC-SC/UPC MM – 2 шт.;
  • FC/UPC-FC/UPC MM – 8 шт.;
  • LC/UPC-LC/UPC MM – 2 шт.;
  • ST/UPC-ST/UPC MM – 2 шт.

Комплект поставки

1. Учебный стенд «Волоконно-оптическая линия связи» в сборе
2. Ящик для хранения измерительного оборудования, оптических шнуров
3. Методические рекомендации по выполнению лабораторных работ на бумажном носителе
4. Мультимедийная методика (учебный фильм с подробным описанием оборудования и краткой демонстрацией выполнения основных экспериментов по соответствующей тематике лабораторных работ)
5. Гарантийный талон
6. Паспорт
