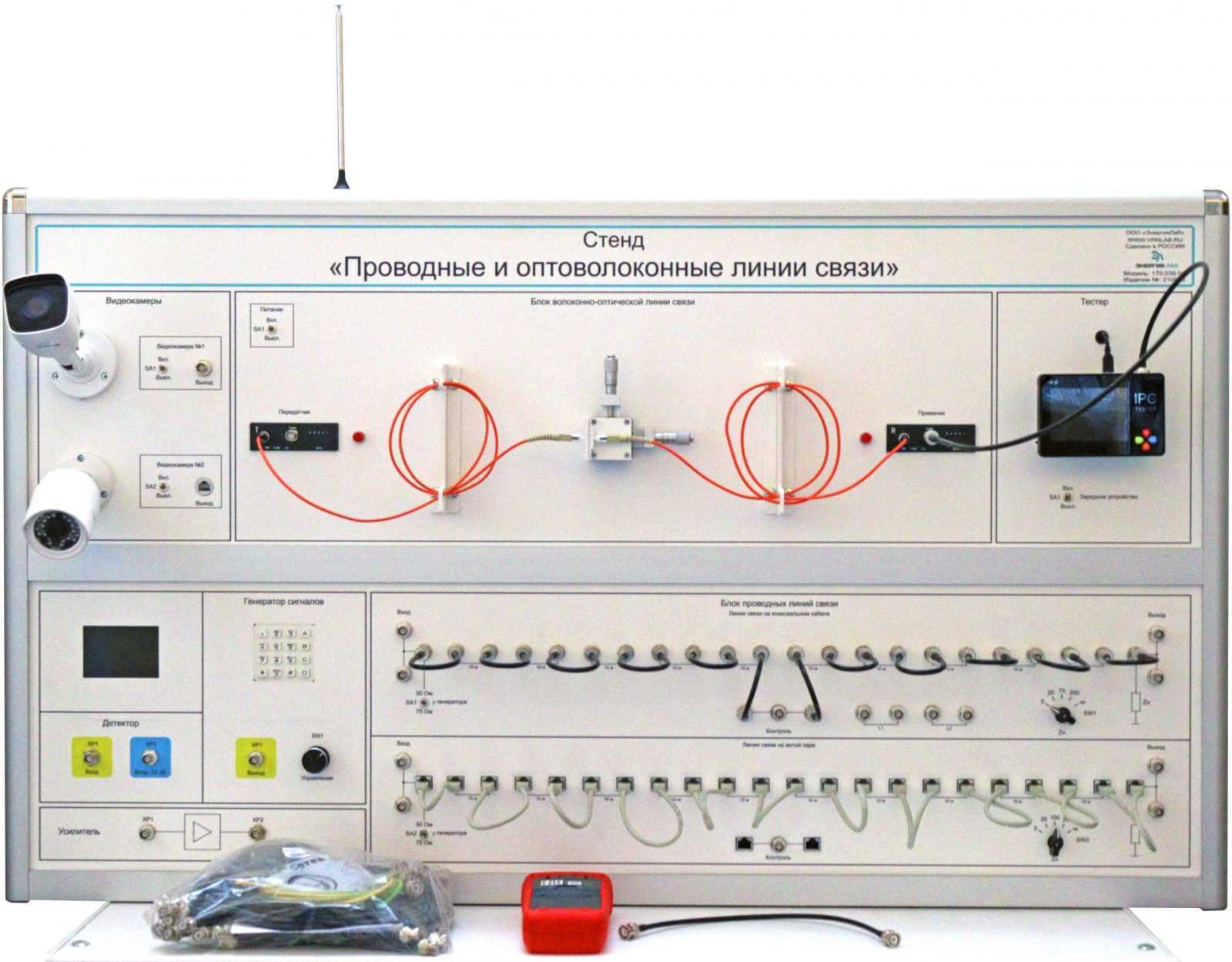

Учебный стенд «Проводные и оптоволоконные линии связи»

Стенд предназначен для изучения свойств и характеристик линий связи, где в качестве передающей среды используется медный провод и оптическое волокно.

Состав стенда

• Блок питания
• Рама настольная
• осциллограф
• Ноутбук
• Генератор сигналов
• Блок проводных линий связи
• Блок волоконно-оптической линии связи
• Набор аксессуаров для комплекта
• Руководство по выполнению базовых экспериментов «Линии связи»
• Сборник руководств по эксплуатации компонентов аппаратной части комплекта

Лабораторные работы

Лабораторные работы «Проводные линии связи»

1. Определение влияния сопротивления нагрузки на характер распространения сигналов.
2. Определение влияния сопротивления нагрузки на характер распространения сигналов в коаксиальном и симметричном кабеле типа «витая пара».
3. Измерение волнового сопротивления коаксиального и симметричного кабеля типа «витая пара».
4. Определение влияния неоднородностей кабеля на характер распространения сигналов в нем.
5. Определение влияния сопротивления нагрузки на характер распространения гармонического сигнала в коаксиальном и симметричном кабеле типа «витая пара».
6. Определение затухания сигнала в кабеле в заданной полосе частот.
7. Определение коэффициента укорочения коаксиального кабеля.
8. Оценка помехозащищенности кабеля при внешнем воздействии электромагнитных полей при различных вариантах подключения к внешним цепям.
9. Качественная оценка передачи телевизионного сигнала по различным видам кабеля.

Лабораторные работы «Волоконно-оптические линии связи»

1. Определение полосы пропускания оптоэлектрического преобразователя.
2. Определение влияния неточности стыковки оптоволоконных кабелей в оптическом соединителе на затухание сигнала.
3. Качественная оценка передачи телевизионного сигнала по волоконно-оптической линии связи при заданной неточности стыковки оптоволоконных кабелей в оптическом соединителе.
