Учебный плакат-планшет «Вариатор фрикционный дисковой»

Плакат-планшет выполнен в формате А2 с возможностью использования в настенном и настольном вариантах с закрепленным на нем фрикционным вариатором (типоразмер 63) - разрез.

Плакат изготовлен из фанеры толщиной 10 мм, с наклеенной на нее подложкой из пластика с полноцветной печатью. По периметру плакат окантован алюминиевым профилем.
Верхний профиль имеет подвесы для крепления планшета к стене. Подвес, в виде петли, вставляется в паз, расположенный на задней стороне профиля и крепится с помощью винта,
что позволяет регулировать расстояние между подвесами. Подвешивается на винт закрепленный в стене.

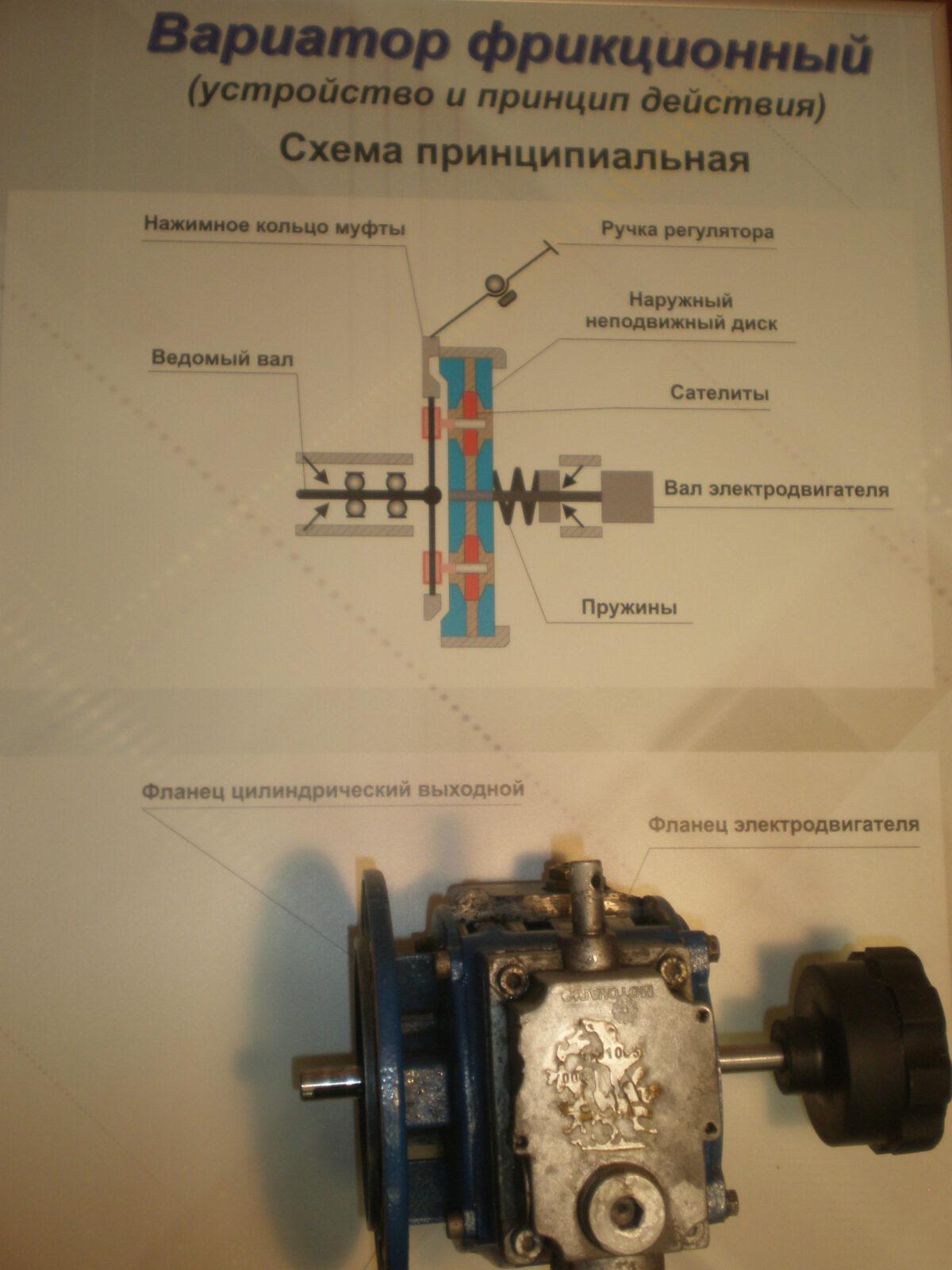

Плакат-планшет позволяет изучать устройство и принцип работы фрикционного вариатора. На плакате изображена кинематическая схема вариатора, которая позволяет определять передаточное отношение, движение всех деталей.

Модель редуктора выполнена из пластика АВС.
