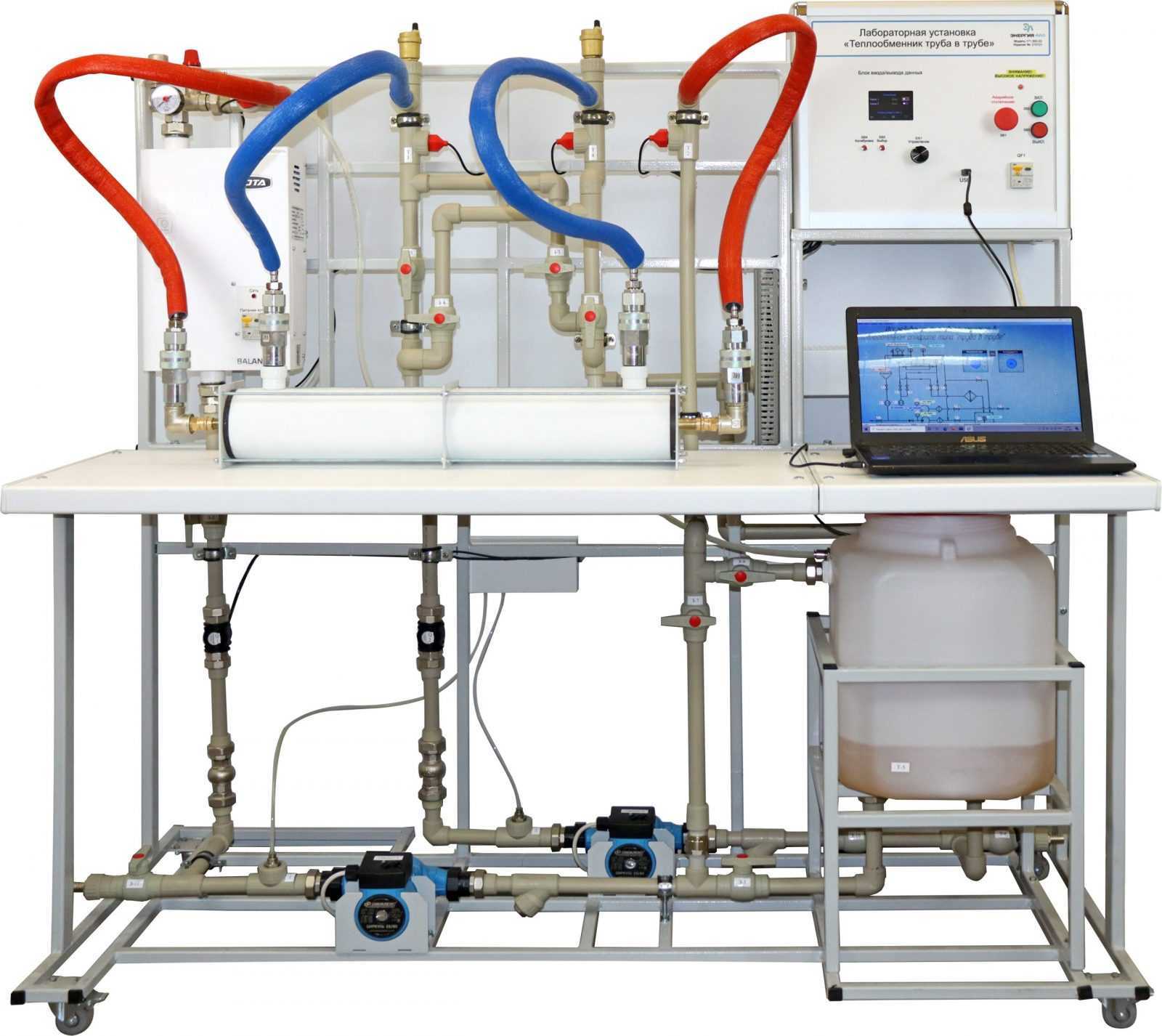

Учебный стенд «Теплообменник труба в трубе»

Лабораторная установка «Теплообменник труба в трубе» для обучения студентов средних и высших профессиональных образовательных учреждений по направлению «Теплотехника»

Установка позволяет:

• наглядно изучить конструкцию теплообменника труба в трубе;
• получить практический навык в его подключении;
• исследовать характеристики и сравнить эффективность представленного теплообменника труба в трубе.

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами.

На рамном основании монтируется гидравлическая система состоящая из горячего и холодного контуров, а также блок управления стендом. Блок управления, выполненный из металлического профиля с корпусом из ABS пластика, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Блок прикручен к раме стенда на винтах для удобства демонтажа в случае гарантийного ремонта. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.

В состав гидравлической системы входят следующие элементы:

• электрический водонагреватель работающий в ручном и автоматическом режиме;
• два циркуляционных насоса;
• теплообменный аппарат типа труба в трубе;
• два датчика расхода жидкости;
• датчики температуры;
• датчики давления;
• накопительный бак;
• запорная арматура.

Вся гидравлическая система выполнена из полипропиленового трубопровода.

Все датчики, установленные на объектах исследования, подключаются к измерительной системе и отображаются на цветном LCD TFT дисплее.

Лабораторная установка имеет возможность подключаться к ПК с помощью интерфейса USB. При подключении к ПК, измерительная система работает под управлением программного комплекса ELAB. Программное обеспечение выводит данные в графическом виде, а также сохраняет их для дальнейшей обработки в табличном и графическом виде.

Программный комплекс ELAB имеет свидетельство о государственной регистрации программы для ЭВМ на интеллектуальную собственность, выданное Федеральной инспекцией и устанавливается на персональный компьютер с ОС Windows и Linux.

Программный комплекс ELAB предназначается для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера. Программный комплекс ELAB при каждом запуске автоматически определяет активный COM порт подключения оборудования, с его подсветкой во всплывающем окне. Доступные модули управления выполняются в едином стиле. Инструменты программы позволяют в реальном времени управлять аппаратной частью установки. Управление блоками реализовано максимально приближённо к управлению реальной установкой. Задание значений параметров блоков осуществляется с помощью виртуальных энкодеров, позволяющих легко и быстро установить требуемую величину в доступном диапазоне значений. Управление возможно, как с помощью клавиатуры, так и манипулятором «мышь», а также с помощью виртуальной клавиатуры для планшетных устройств. Комплект программного обеспечения ELAB осуществляет возможность программировать модули управления. Для этого пользователь составляет программный код на внутреннем понятном макроязыке.

Доступные модули индикации программы позволяют выводить на экран ноутбука, данные от измерительных приборов, датчиков и другого оборудования, которым снабжена лабораторная установка. Для удобства восприятия, основные виртуальные приборы выполнены в привычном для пользователя аналоговом варианте.

Комплект поставки

1. Лабораторный стенд «Теплообменник труба в трубе» в сборе
2. Учебный видеоролик
3. Методические материалы
4. Программное обеспечение
5. Гарантийный талон
6. Паспорт
7. Кабель USB для подключения ПК
8. Теплообменный аппарат типа труба в трубе

*В комплекте по договоренности может поставляться ноутбук.
