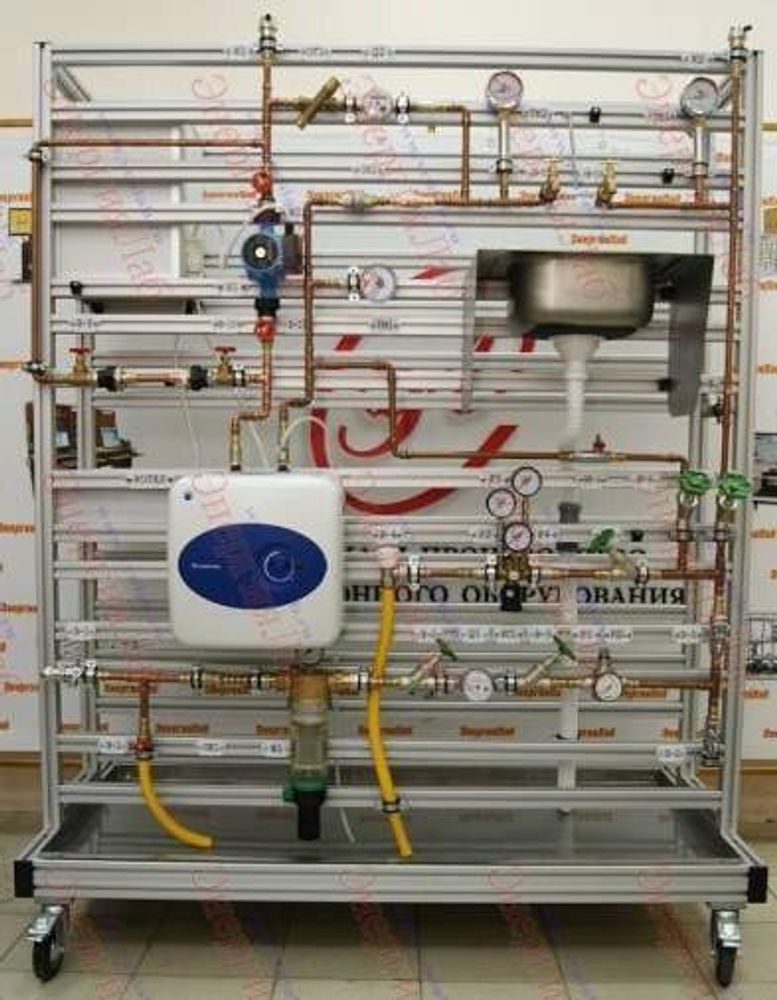

Учебный стенд «Система водоснабжения»

Назначение учебного стенда: предназначен для изучения, понимания, отработки навыков работы с системами водоснабжения жилых и бытовых помещений, первичной очистки стоков.

Учебный стенд представляет единый комплекс, соответствующий стандарту DIN1988, смонтированный на передвижной алюминиевой платформе, все элементы которого располагаются с одной стороны для обеспечения зрительной доступности для группы обучающихся.

Преимущества

• Платформа имеет 4 ролика, диаметром 125 мм, оснащена тормозами.
• Платформа предназначена для проведения экспериментов и монтажа с обеих сторон.
• Обе монтажные панели передвигаются на опорной раме и обеспечивают создание трехмерных опытных моделей.
• Обеспечение подключения к системе водоснабжения и водоотведения, включая водосчётчик, запирающую арматуру и комбинированный проходной вентиль с
  прерывателем обратного потока
• Один фильтр с обратной промывкой
• Манометр смонтирован на лицевой панели, таким образом, чтобы обеспечивать обзор группе учащихся.
• Два воздушных клапана, оснащённых вставными фитингами для обеспечения быстрого соединения-разъединения
• Системный разделитель, оснащённый 3-мя манометрами. Манометры смонтированы на лицевой панели, таким образом, чтобы обеспечивать обзор группе
  учащихся
• Ёмкостный водонагреватель, оснащённый предохранительным блоком, объём 10л
• Два соединительных элемента для подключения водозаборнoй арматуры с хромированными вентилями. Один вентиль оснащён обратным клапаном
• Два кольца-расходомера из массивной латуни с одним измерительным адаптером для измерения температуры, самогерметизирующимся, одним измерительным
  адаптером для измерения давления, с самоуплотняющейся муфтой, с поперечным расположением адаптеров
• Раковина из нержавеющей стали, со сливной арматурой, смонтированной на модульной плите
• Вентили с наклонным и прямым шпинделями
• Водопроводная система циркуляции горячей воды с защитой от легионелл
• Система медных труб с возможностью подключения вставных фитингов из А-металла
• Во всех стыках используются вставные фитинги из А-металла.

Комплект поставки

1. Лабораторный стенд в сборе
2. Инструкция пользователя для ознакомления с учебным стендом на русском языке
3. Учебно-методические материалы для подготовки и проведения учебных занятий с экспериментами и заданиями в печатном и электронном виде на русском языке
4. Документация производителя
