Учебный стенд «Изучение напряжений» ✅

Учебный стенд "Изучение напряжений" позволяет демонстрировать принцип Сен-Венана, изучать концентрацию напряжений и распределений напряжений на примере обратимой деформации пластичных образцов различного профиля.

Особенностью стенда является использование образцов из специальной вакуумной пластичной резины №7889 изготовленной по стандарту ТУ 3810511681. Данный сорт резины обладает высокой степенью эластичности, повторяемостью растяжения и отсутствием остаточной деформации.

Стенд позволяет организовать рабочее место для бригады студентов из 2-3 человек.

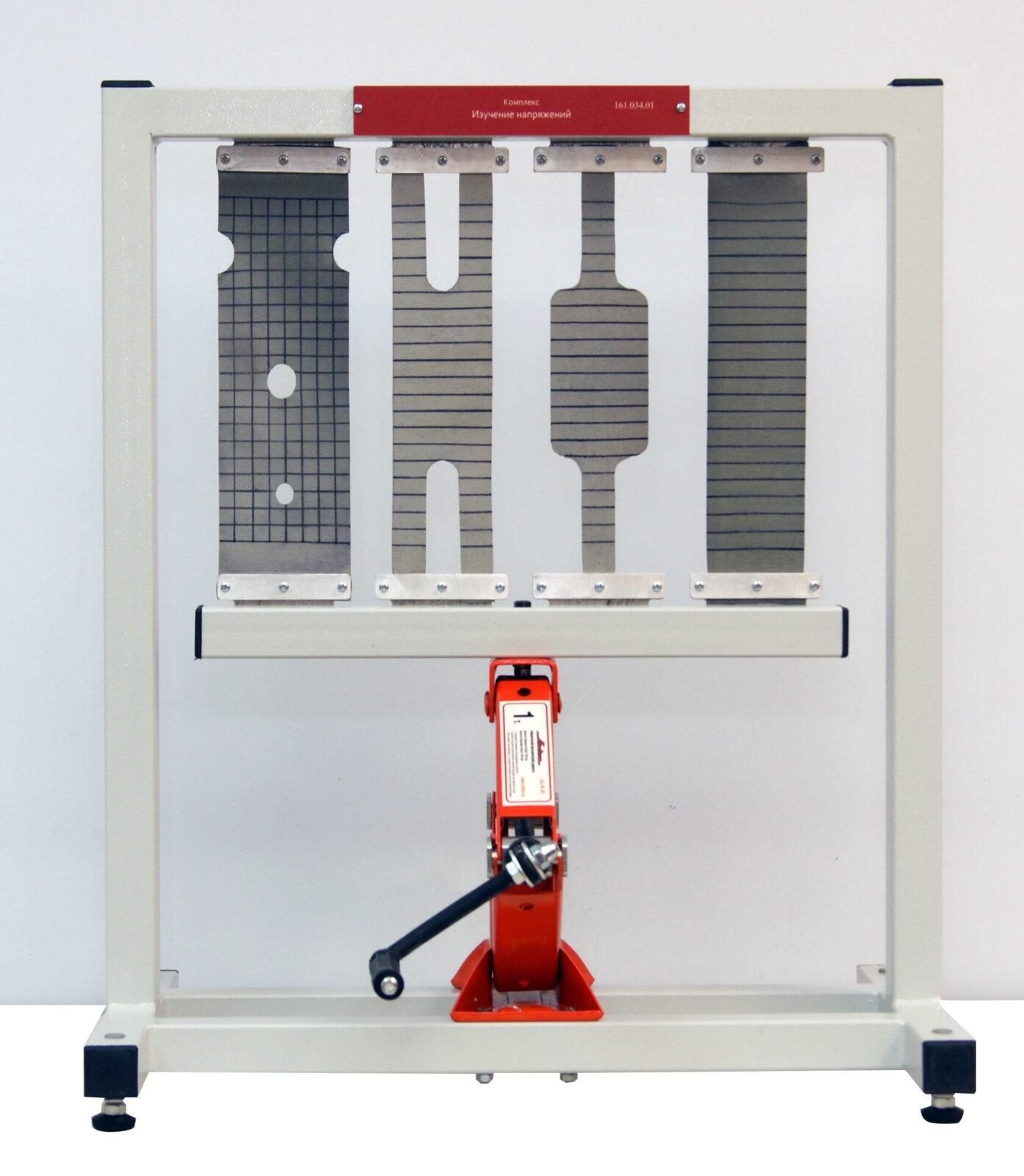

Стенд "Изучение напряжений" представляет собой сварную раму, основание, зажимные пластины, устройство для создания нагрузки, маховик, образцы.

Со стендом поставляются четыре резиновых образца.

Стенд представляет собой сварную раму, на которой установлен винтовой механизм двойного действия. Нижняя подвижная траверса состоит профиля квадратного сечения. На подвижной и неподвижной траверсах закреплена часть оснастки для установки образцов.
Подвижная траверса перемещается под действием винтового механизма относительно неподвижной траверсы. Неподвижная траверса выполнена единой конструкцией с рамой стенда.
