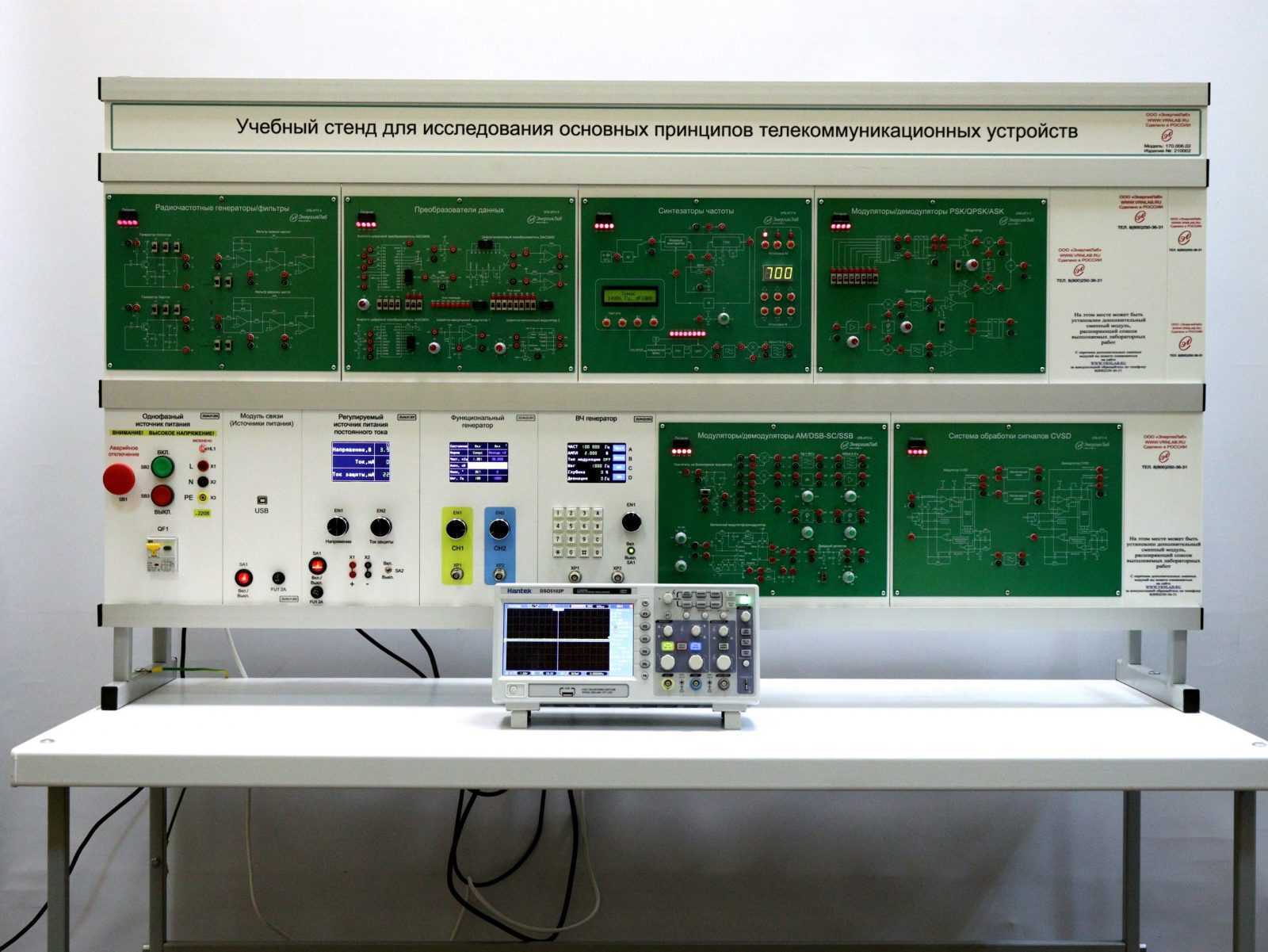

Учебный стенд «Исследование основных принципов телекоммуникационных устройств» ✅

Комплект поставки

1. Стойка для установки модулей
2. Лабораторный стол
3. Набор аксессуаров и документов
4. Цифровой осциллограф
5. Комплект соединительных проводов и сетевых шнуров
6. Паспорт
7. Техническое описание оборудование
8. Мультимедийная методика
9. Краткие теоретические сведения
10. Руководство по выполнению базовых экспериментов
11. Комплект модулей:

Модуль «Функциональный генератор» - 1 шт
Модуль «Функциональный генератор» предназначен для генерации сигналов различной формы с частотой до 100 кГц и амплитудой до 10 В.

Модуль «Регулируемый источник питания постоянного тока» - 1 шт
Сменный модуль "Регулируемый источник питания постоянного тока" предназначен для формирования постоянного напряжения до 10В. Есть возможность грубой и плавной регулировки напряжения и тока защиты с точностью 0.1В и 0.001А соответственно.

Модуль «Модуль связи (Источники питания)» - 1 шт
Назначение Модуль «Модуль связи (источник питания)» предназначен для дистанционного управления совместимыми модулями и низковольтного питания модулей, не предназначенных для автономной работы.

Модуль «ВЧ генератор» - 1 шт
Сменный модуль "ВЧ генератор" предназначен для генерации синусоидального сигнала с частотой до 10МГц, с возможностью амплитудной и частотной модуляции.

Модуль «Преобразователи данных» - 1 шт
Модуль «Преобразователи данных» предназначен для проведения лабораторно-практических занятий по разделам: АЦП, ЦАП, ФНЧ, ШИМ.

Модуль «Модуляторы/демодуляторы АМ/DSB-SC/SSB» – 1 шт.
Состав включает в себя:

• усилитель на биполярном транзисторе;
• балансный модулятор/демодулятор на специализированной микросхеме MC1496 с максимальной частотой до 300МГц (диапазонное значение, заявлено в паспорте производителя товара) и обеспечивающая балансную амплитудную модуляцию/демодуляцию;
• диодный детектор с изменяемой постоянной времени;
• керамический полосовой фильтр с центральной частотой 455 кГц;
• фильтр нижних частот;
• регулируемый аттенюатор;
• усилитель с переменным коэффициентом усиления 1...11 (диапазон остается неизменным);
• фазовращатели - 2 шт

Модуль «Радиочастотные генераторы/фильтры» – 1 шт.
Состав включает в себя:

• Генератор Колпитца;
• Генератор Хартли;
• Фильтры нижних и верхних частот на операционных усилителях.

Модуль «Синтезаторы частоты» - 1 шт.
Состав включает в себя:

• синтезатор частоты с использованием ФАПЧ;
• делитель частоты с переменным коэффициентом деления;
• синтезатор прямого синтеза с ЖК дисплеем.

Модуль «Модуляторы/демодуляторы PSK/QPSK/ASK» - 1 шт.
Состав включает в себя:

• сдвиговый регистр;
• перемножители;
• фазовращатели;
• сумматоры;
• фильтры нижних частот.

Модуль «Система обработки сигналов CVSD» - 1 шт.
Состав включает в себя:

• модулятор CVSD;
• демодулятор CVSD;
• кодер-декодер манчестерского кода.
