Учебный плакат-планшет «Редуктор червячный»

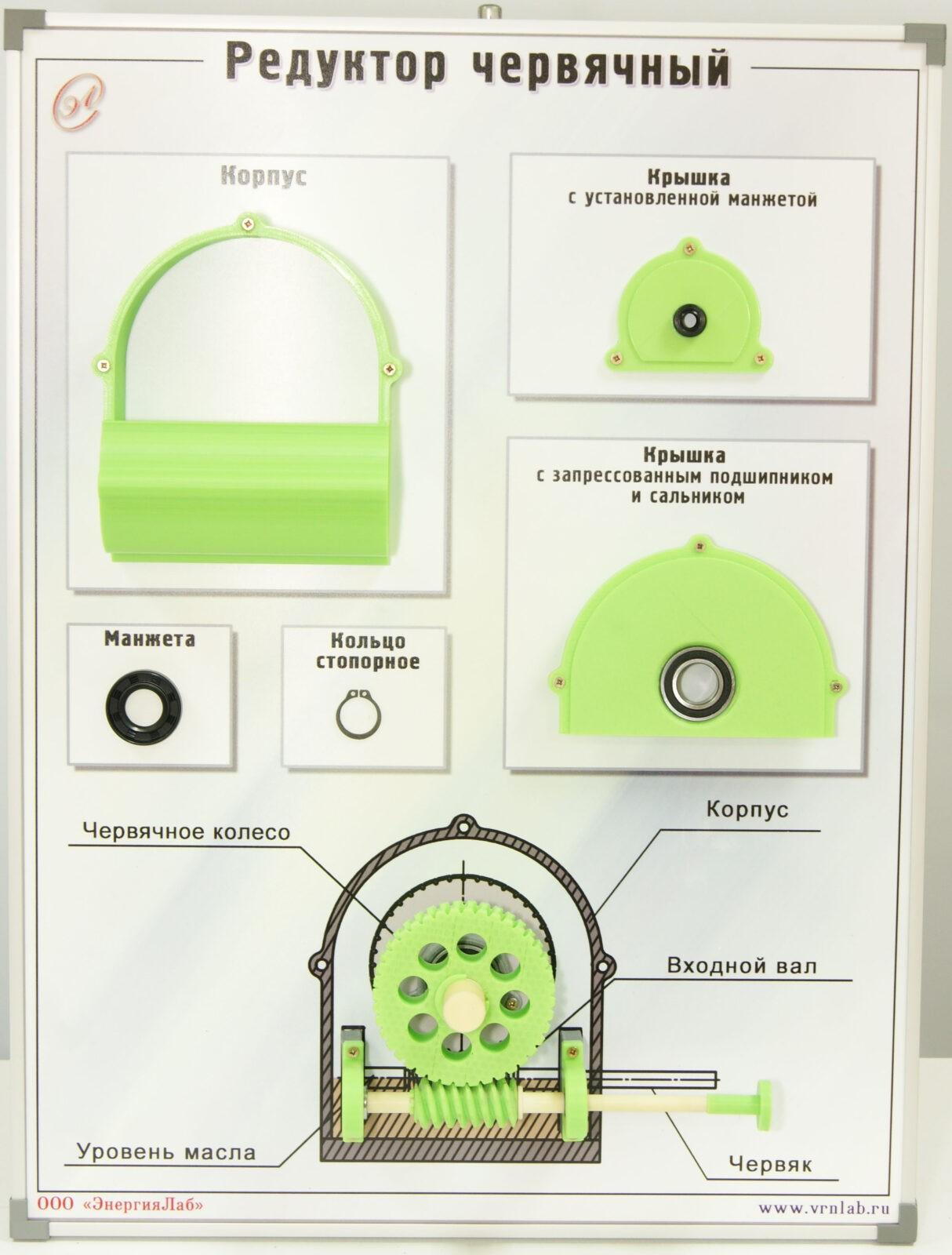

Планшет формата А2 (594x420 мм) с возможностью использования в настенном и настольном вариантах с закрепленными на нем всеми элементами червячного редуктора в разрезе в сборе. Позволяет изучать принцип действия и устройство редуктора. Червячная передача установлена вне корпуса с возможностью измерения геометрических параметров зацепления, определения передаточного отношения методами вращения вала и через числа зубьев зубчатых колес. Планшет изготовлен из фанеры толщиной 8 мм, с наклеенным на неё пластиком ПВХ 1мм с нанесением цветной термопечати. По периметру планшет окантован алюминиевым профилем. Верхний профиль имеет подвесы для крепления планшета к стене шурупами диаметром 3 мм.
