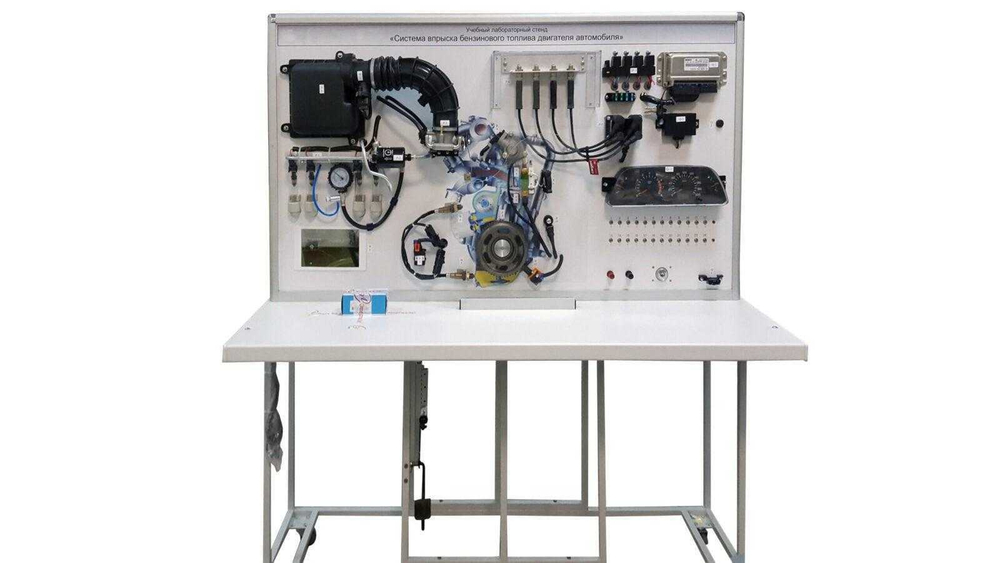

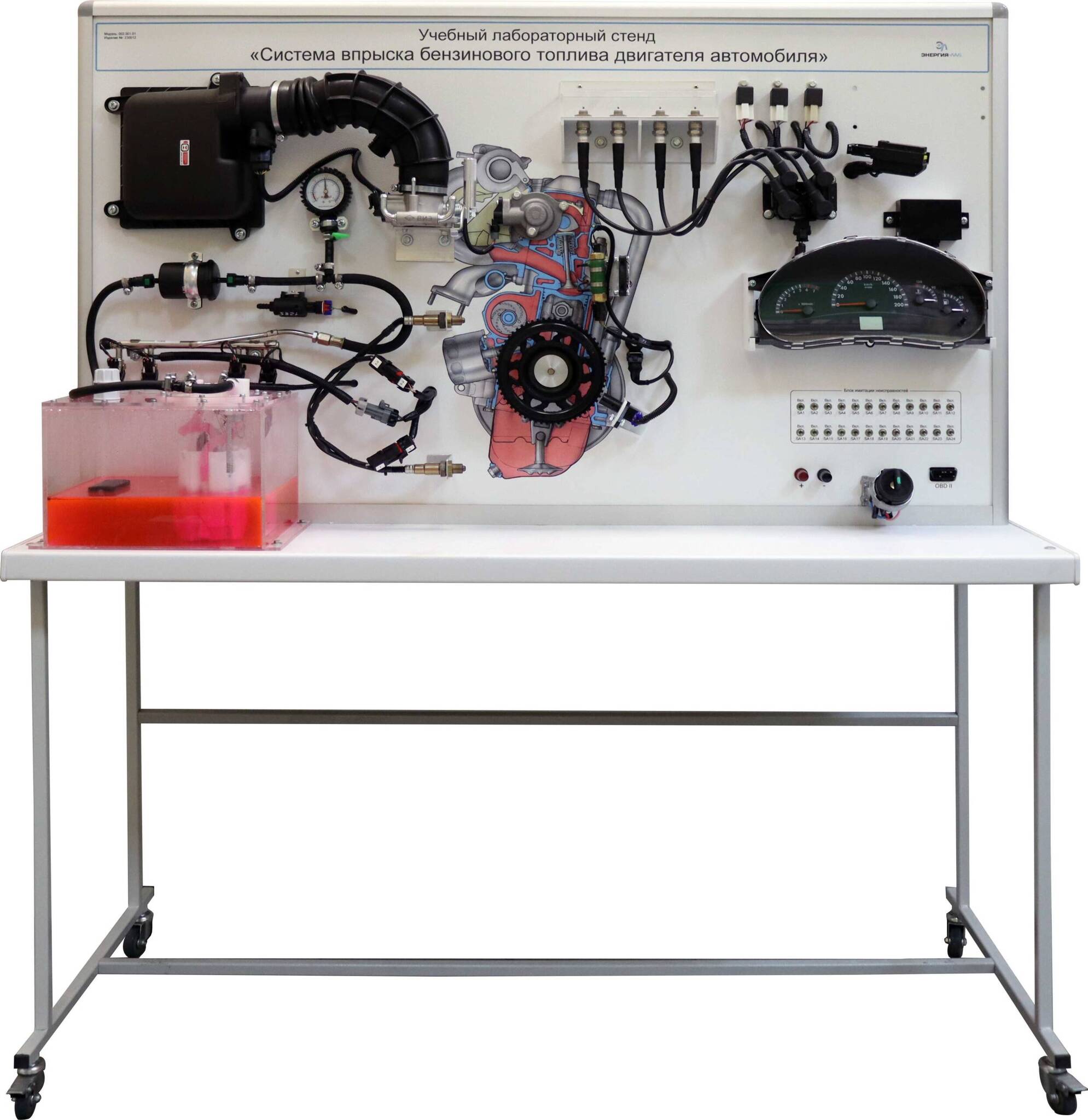

Учебный лабораторный стенд «Система впрыска бензинового топлива двигателя автомобиля» ✅

Учебный лабораторный стенд предназначен для изучения систем питания и управления инжекторным двигателем.

1. В основу стенда положена модель двигателя с распределенным впрыском топлива типа ВАЗ-21214, ЭСУД – Bosch 7.9.7 Е3
2. Имитация запуска двигателя.
3. Подтверждение ввода некоторых неисправностей производится только преподавателем при помощи ключа типа TouchMemory.
4. Ввод неисправностей производиться только при выключенном двигателе.
5. В исходном состоянии стенда иммобилайзер не активирован.

В состав учебного оборудования входит:
Гидравлическая система, имитирующая процесс подачи топлива.
Блок управления.
Блок реле.
Блок дроссельной заслонки.
Датчик массового расхода воздуха.
Датчик температуры.
Датчик детонации.
Датчик концентрации кислорода в отработавших газах.
Датчик положения коленчатого вала.
Датчик положения распределительного вала.
Клапан адсорбера.
Адсорбер.
Воздушный фильтр.
Иммобилайзер.
Бензонасос.
Блок зажигания.
Зубчатый диск с электроприводом, имитирующий работу двигателя - представляет собой систему, обеспечивающую управление частотой вращения привода зубчатого диска, с формированием необходимых сигналов, поддерживающую всю систему в целом. Управление данной системы выполнено в виде педали дроссельной заслонки.
Модуль системы АПС.
Блок диагностики ошибок.
Блок имитации неисправностей (24 неисправности).
Имитация управления температуры охлаждения жидкости.
Регулятор давления.
Измеритель давления в топливной рампе.
Блок имитации засоренности топливного фильтра.
Приборная панель.
Блок модуля зажигания.
Блок неисправностей, на котором размещены выводы с датчиков, необходимые для тестирования данных датчиков.
Блок управления учебным оборудованием, обеспечивающий безопасное включение, а также включение учебного оборудования с помощью замка зажигания, имитирующий работу на реальном автомобиле.

Учебное оборудование имеет встроенный процессор, а также систему оперативной диагностики системы зажигания автомобильного двигателя. В систему диагностики входит программа обеспечивающая экспресс анализ неисправностей с помощью индуктивных и емкостных экспресс датчиков. А также данная программа обеспечивает работу проверки в режиме осциллографа, диагностики компьютера, вольтметра, режим диагностики форсунок, режим диагностики датчиков, а также в режиме самописец.

На учебном стенде выведены разъем USB и осциллографический разъем для подключения ёмкостных и индуктивных датчиков, а также разъем RS232 и USB для возможного подключения внешнего монитора и компьютера. На внешней панели учебного оборудования расположен сенсорный ЖК экран позволяющий выводить информацию экспресс диагностики на внешнюю панель.

Учебный стенд выполнен из алюминиевого корпуса.

Корпус учебного стенда выполнен в виде стола, с сотовой пластиковой столешницей и обшит пластиком ПВХ. Передняя панель учебного стенда выполнена из двухкомпозитного материала, все мнемосхемы и надписи нанесены с помощью цветной печати.

На внешней панели учебного стенда нанесена схема двигателя автомобиля в разрезе.

К учебному оборудованию прилагается мультимедийная методика, а также методические рекомендации.

Питание учебного оборудования осуществляется от сети переменного тока, без использования автономных источников (аккумуляторов).

Преимущества

1. Не используются горюче смазочные материалы (топливо, масло).
2. Нет выхлопа отработавших газов.
3. Низкий уровень шума.

Комплект поставки

1. Учебный стенд в сборе
2. Учебный видеоролик
3. Методические указания
4. Паспорт
5. Гарантийный талон
