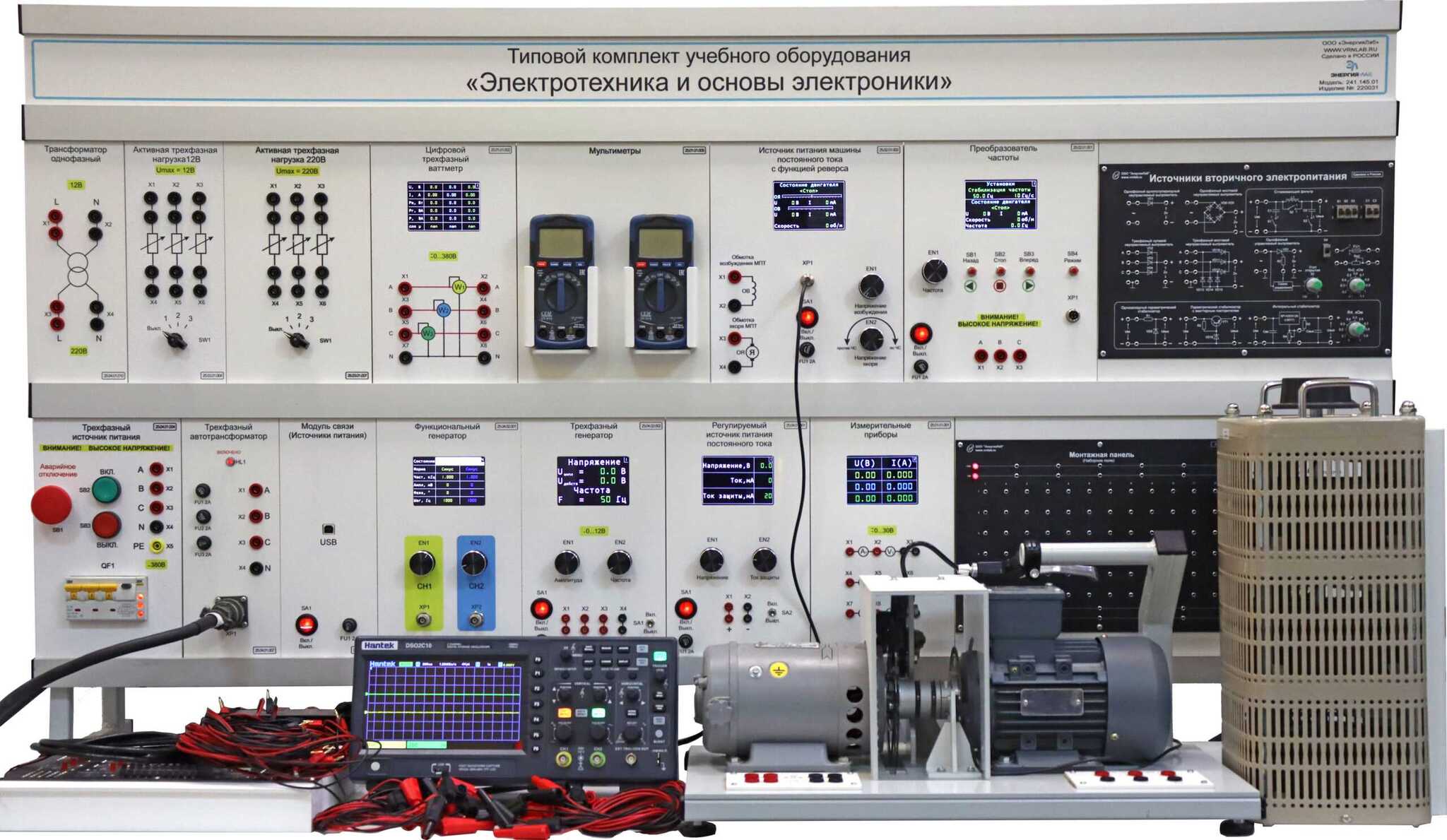

Типовой комплект учебного оборудования «Электротехника и основы электроники» ✅

Типовой комплект учебного оборудования «Электротехника и электроника» выполнен в настольном исполнении: стойка с модулями устанавливается на лабораторном столе заказчика.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Стойка для установки модулей представляет собой сборно-разборную конструкцию, выполненную из металлического профиля. На стойке направляющие. Модули устанавливаются в направляющие.

Комплект поставки

1. Стойка для установки модулей
2. Электромашинный агрегат
3. Цифровой осциллограф
4. Комплект соединительных проводов и сетевых шнуров
5. Набор минимодулей для «Наборного поля»
6. Паспорт
7. Техническое описание оборудование
8. Мультимедийная методика
9. Руководство по выполнению базовых экспериментов
10. Комплект модулей:

Модуль «Трехфазный источник питания» - 1 шт
Модуль «Трехфазный источник питания» предназначен для ввода трехфазного напряжения 380 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.

Модуль «Функциональный генератор» - 1 шт
Модуль «Функциональный генератор» предназначен для генерации сигналов различной формы с частотой до 100 кГц и амплитудой до 10 В.

Модуль «Регулируемый источник питания постоянного тока» - 1 шт
Сменный модуль "Регулируемый источник питания постоянного тока" предназначен для формирования постоянного напряжения до 10В. Есть возможность грубой и плавной регулировки напряжения и тока защиты с точностью 0.1В и 0.001А соответственно.

Модуль «Трехфазный генератор» - 1 шт
Модуль «Трехфазный генератор» предназначен для генерации трехфазного выходного напряжения с амплитудой до 12В и частотой до 400Гц.

Модуль «Измерительные приборы» 30В - 1 шт
Модуль «Измерительные приборы» 30В - является тремя амперметрами и тремя вольтметрами, скомпонованными в пары (амперметр + вольтметр).

Модуль «Модуль связи (Источники питания)» - 1 шт
Назначение Модуль «Модуль связи (источник питания)» предназначен для дистанционного управления совместимыми модулями и низковольтного питания модулей, не предназначенных для автономной работы.

Модуль «Наборное поле» - 1 шт

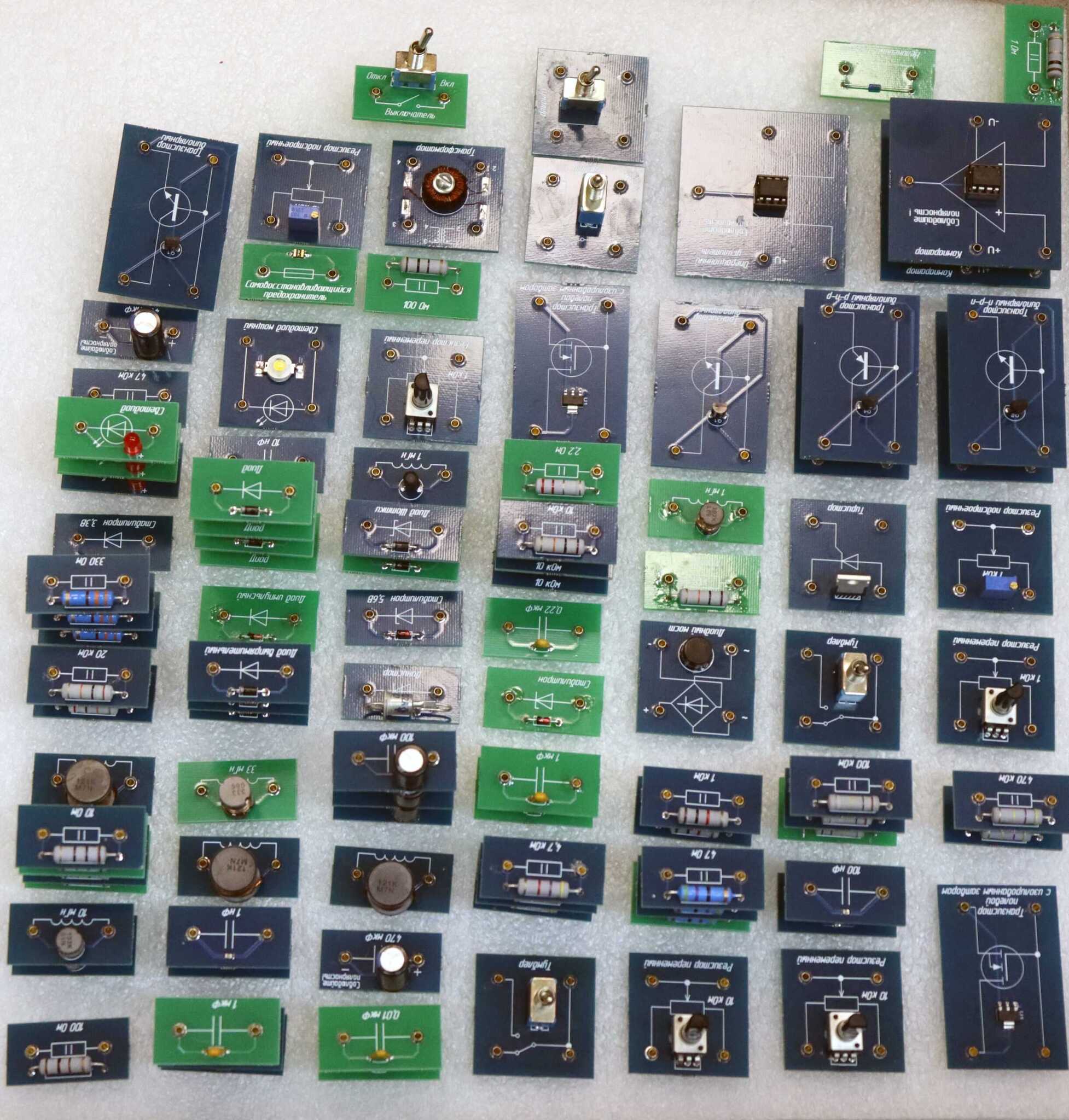

Модуль «Наборное поле» предназначен для установки сменных минимодулей, представляющих собой как отдельные радиотехнические компоненты, так и функционально завершенные блоки.

Модуль «Основы цифровой техники» - 1 шт
Назначение Модуль «Основы цифровой техники» предназначен для проведения лабораторно-практических занятий по разделам: логические элементы, триггеры, счетчики, регистры, дешифраторы.

Модуль «Трехфазный автотрансформатор» - 1 шт
Модуль «Трехфазный автотрансформатор» предназначен для преобразования входного трехфазного напряжения 380В в выходное напряжение с заданным значением.

Модуль «Источник питания машины постоянного тока с функцией реверса» - 1 шт
Сменный модуль «Источник питания машины постоянного тока с функцией реверса» предназначен для управления двигателями постоянного тока с возможностью регулировать и напряжение обмотки якоря, и напряжение обмотки возбуждения.

Модуль «Преобразователь частоты» - 1 шт
Модуль «Преобразователь частоты» предназначен для управления трехфазными асинхронными двигателями со стабилизацией по частоте или по оборотам, имеется реверс.

Модуль «Цифровой трехфазный ваттметр» 380В - 1 шт
Модуль "Цифровой трехфазный ваттметр" (~0...380В) предназначен для измерения мощности, потребляемой от трехфазной сети.

Модуль «Трансформатор однофазный» - 1 шт
Модуль «Трансформатор однофазный» предназначен для исследования однофазного трансформатора.

Модуль «Мультиметры» - 1 шт
Модуль «Мультиметры» предназначен для измерения напряжения, тока и сопротивления.

Модуль «Активная трехфазная нагрузка 12В» - 1 шт
Сменный модуль «Активная трехфазная нагрузка 12В» предназначена для реализации трехфазной активной нагрузки.

Модуль «Активная трехфазная нагрузка 220В» - 1 шт
Модуль «Активная трехфазная нагрузка 220В» предназначена для реализации трехфазной активной нагрузки.
