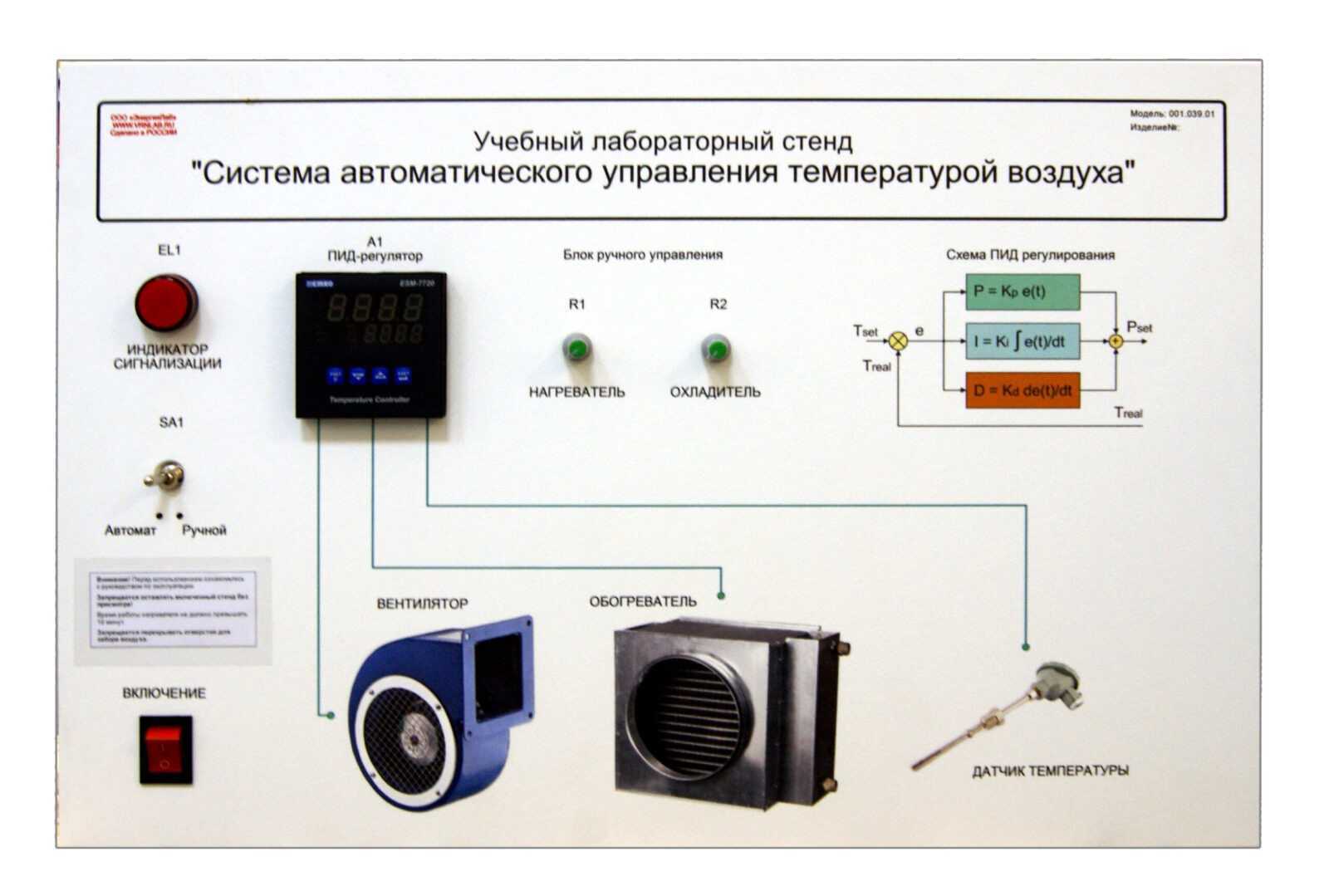

Учебный лабораторный стенд «Система автоматического управления температурой воздуха» ✅

Стенд предназначен для изучения основ систем автоматического управления

Позволяет наглядно изучить:

• САУ температурой воздуха, в основе которой лежит принцип управления с обратной связью
• Объект управления и снять его переходную характеристику
• Технические средства измерения и индикации

Режимы работы стенда:

Стенд работает в двух режимах: ручном и автоматическом.

• Ручной режим реализуется посредством блока ручного управления (нагрев и охлаждение), когда по показаниям на информационном табло регулятора вручную формируется управляющий сигнал на исполнительные механизмы.
• Автоматический режим осуществляется через измеритель-регулятор, который сам формирует управляющий сигнал для исполнительных механизмов в зависимости от настройки и показаний датчика температуры.

Основные режимы работы:

• Измеритель-регулятор формирует управляющий сигнал по ПИ закону регулирования
• Измеритель-регулятор формирует управляющий сигнал по ПД закону регулирования
• Измеритель-регулятор формирует управляющий сигнал по ПИД закону регулирования

Технические характеристики:

• Универсальный вход для подключения датчиков температуры различных типов
• ПИД-регуляторы температуры стандартно оборудованы двумя управляющими выходами
• Терморегуляторы изготовлены в щитовом корпусе
• Датчик температуры с техническими характеристиками: диапазон измерения, класс допуска, показатель тепловой инерции и другие
• Шины выполнены из высококачественной латуни
• Нагревательное устройство и охлаждающее устройство с соответствующими техническими характеристиками
• Прозрачный корпус для установки в помещениях с высоким уровнем влажности и со значительной запыленностью

Габаритные размеры стенда:

ДхВхГ: 600х400х180 мм

Дополнительная информация:

Учебный стенд выполнен в пластиковом корпусе. На стенде имеются различные элементы и устройства для обучения.

Состав и технические характеристики:

• Конструкция со съемными клеммниками для удобного монтажа / демонтажа / быстрой замены прибора
• Функция выхода на режим
• 2-х строчный 4-х разрядный дисплей
• Оптимизированный режим быстрой автонастройки ПИД-регулятора
• Два настраиваемых аварийных выхода, 7 режимов работы
• Режим работы регулятора: «нагреватель» / «холодильник»
• Настраиваемый закон регулирования (ON/OFF, П, ПИ, ПД, ПИД)
• Защита паролем от несанкционированного доступа к параметрам
• Универсальный вход для датчиков температуры:
  • Термосопротивления: 50М, Pt100
  • Термопары: L, J, K, R, S, T
• Датчик температуры, технические характеристики:
  • Диапазон измерения (-50 … +150 °C)
  • Класс допуска – B
  • Показатель тепловой инерции - 20 с
  • Степень защиты арматуры - IP 54
  • Минимальная глубина погружения - 80 мм
  • Рабочий ток - 5 мА
  • Сопротивление изоляции - 100 Мом
  • Схема соединения - 3-х проводная
• Все соединения внутри стенда выполняются посредством клеммников
• Шины выполнены из высококачественной латуни, изолирующая задняя панель и прозрачная защитная крышка выполнены из самозатухающего пластика. Способы установки:
  • На монтажную DIN-рейку 35 мм
  • На панель щита двумя винтами
• Каждая шина отдельно изолирована
• Технические характеристики шины:
  • Номинальное ток In - 100 А
  • Материал – латунь
  • Длина шины - 65 мм
  • Типоисполнение - в корпусе
  • Винты крепления - М5
  • Номинальное напряжение - 400 В
  • Максимальное поперечное сечение проводника - 10/25 мм
  • Температура эксплуатации - от -25 до +40 °C
  • Номинальное напряжение изоляции Ui - 500 В
• Нагревательное устройство мощностью 1 кВт, напряжение 220В, вес устройства 1 кг
• Охлаждающее устройство рассчитано на напряжение 220В, диаметром 10 см, мощностью 80 Вт
