Учебный лабораторный комплекс «Определение моментов инерции методом однониточного подвеса» ✅

Учебная лабораторная установка «Определение моментов инерции методом однониточного подвеса» предназначена для проведения цикла лабораторно-практических занятий курса «Физика» и смежных технических дисциплин.

Учебная лабораторная установка позволяет организовать рабочее место для бригады студентов из 2-3 человек.

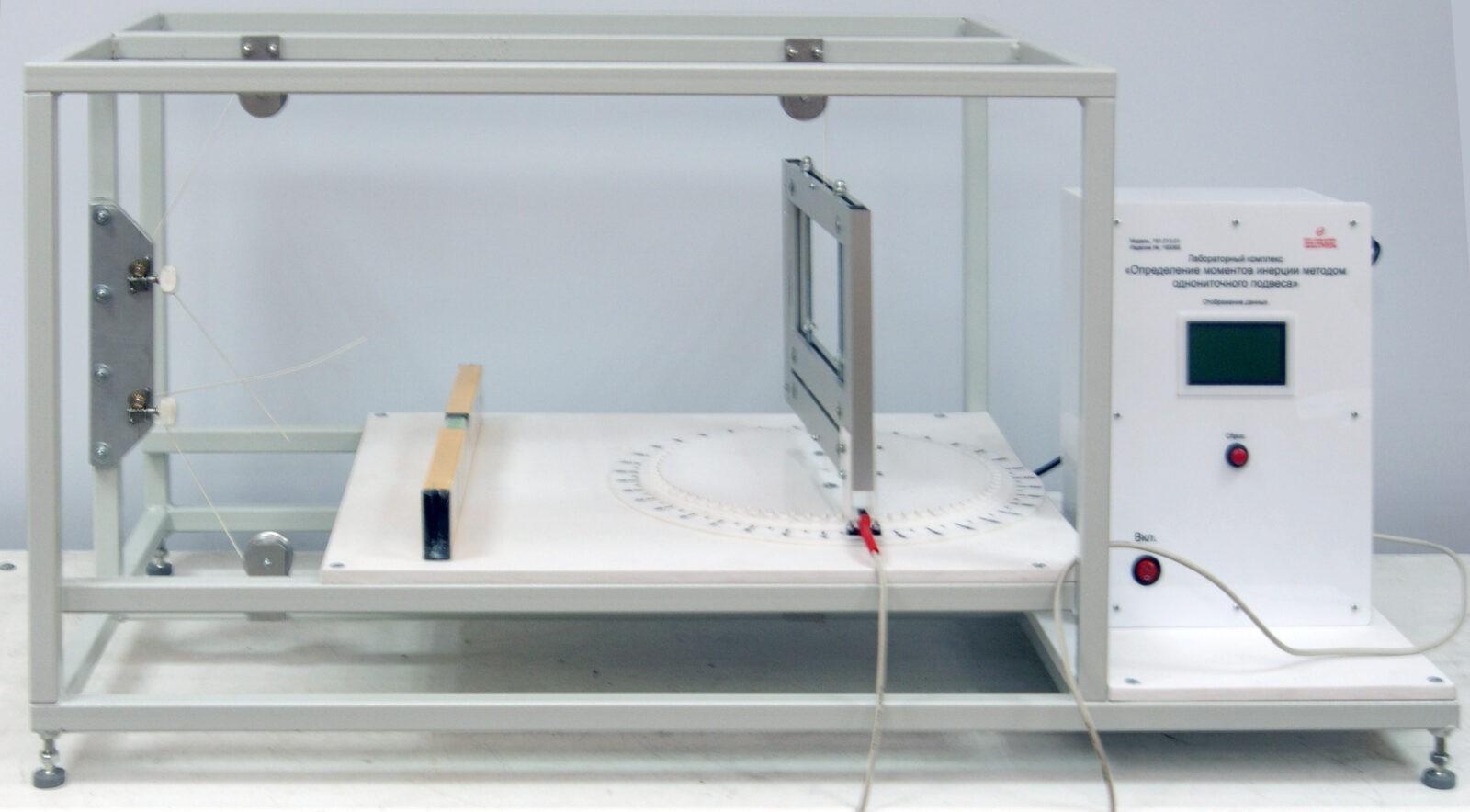

Учебная лабораторная установка представляет собой измерительный комплекс, включающая в себя экспериментальную и измерительную часть.

Экспериментальная часть состоит из жесткой силовой рамы в виде пространственной конструкции с устройствами фиксации и натяжения упругой нити, однониточного (монофилярного) подвеса патрона (устройства механической фиксации образцов), подвижной круговой шкалы отсчета угла поворота патрона, устройство возбуждения крутильных колебаний, реализованное в виде диска с прорезями и механического фиксатора, а также оптического датчика измерения периода крутильных колебаний патрона с экспериментальными образцами.

Измерительная часть содержит аналого-цифровую систему обработки сигналов оптического датчика, а также микропроцессорную систему визуализации экспериментальных данных.

Измерительная часть содержит все необходимые источники питания и электронные системы, необходимые для эксплуатации учебного лабораторного комплекса.

Предусмотрена возможность функционального расширения Измерительной части путем установки до пяти дополнительных субмодулей (субмодули не входят в комплект поставки и поставляются по отдельному заказу).

Особенностью учебной лабораторной установки является двусторонняя фиксация патрона монофилярным подвесом, что позволяет значительно снизить влияние биений, вызванных несовпадением центра масс исследуемого экспериментального образца с осью подвеса.

Комплект поставки
