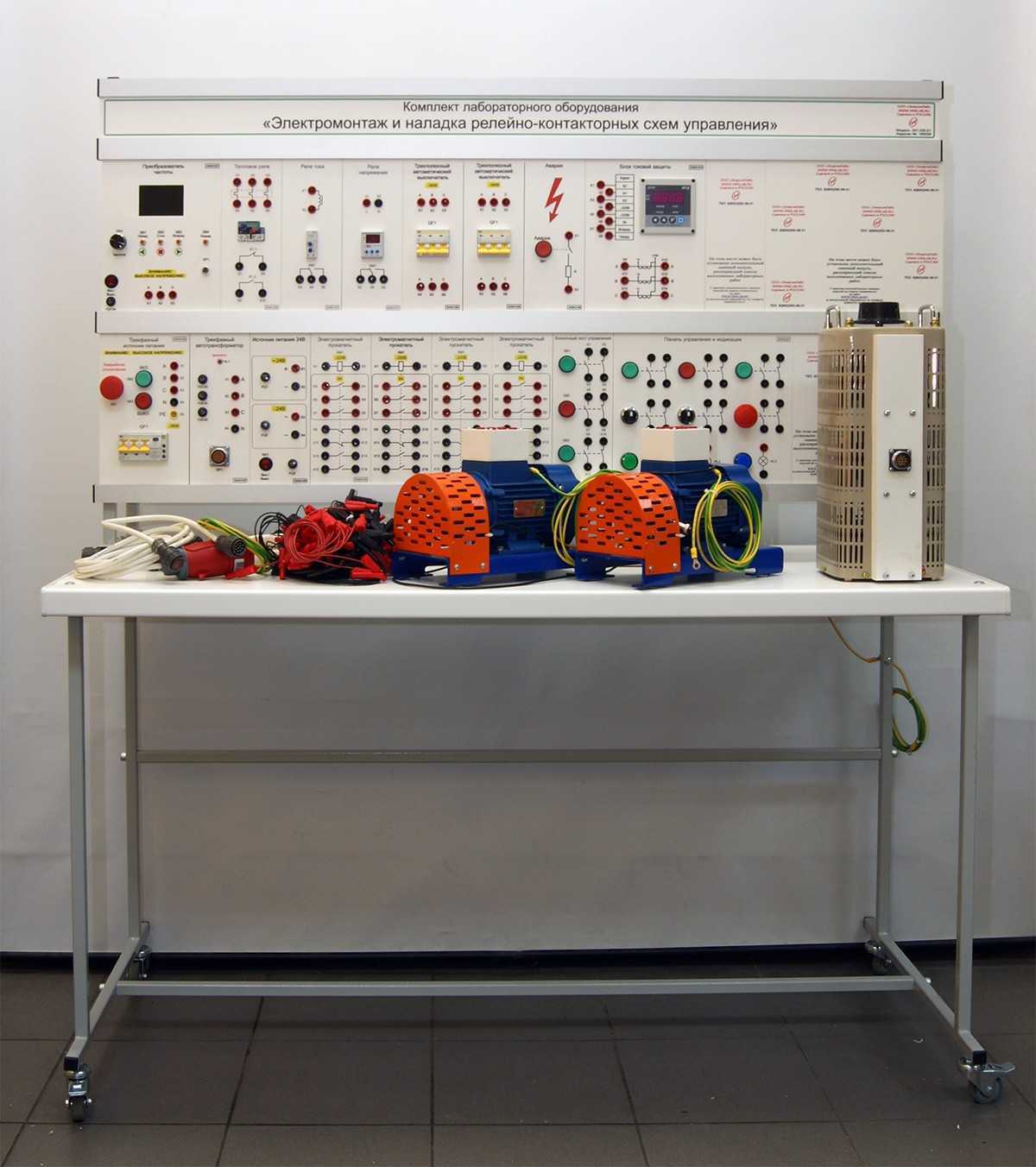

Комплект лабораторного оборудования «Электромонтаж и наладка релейно-контакторных схем управления» стендовый, ручная версия ✅

Комплект поставки

1. Лабораторный стол
2. Стойка для установки модулей
3. Асинхронный двигатель - 2 шт.
4. Комплект соединительных проводов и сетевых шнуров
5. Паспорт
6. Мультимедийная методика
7. Техническое описание оборудование
8. Руководство по выполнению базовых экспериментов
9. Комплект модулей:

Модуль «Трехфазный источник питания» - 1 шт
Модуль «Трехфазный источник питания» предназначен для ввода трехфазного напряжения 380 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.

Модуль «Трехфазный автотрансформатор» - 1 шт
Модуль «Трехфазный автотрансформатор» предназначен для преобразования входного трехфазного напряжения 380В в выходное напряжение с заданным значением.

Модуль «Преобразователь частоты» - 1 шт
Модуль «Преобразователь частоты» предназначен для управления трехфазными асинхронными двигателями со стабилизацией по частоте или по оборотам, имеется реверс.

Модуль «Источник питания 24В» - 1 шт
Модуль «Источник питания 24В» предназначен для формирования постоянного напряжения с амплитудой 24В.

Модуль «Электромагнитный пускатель» - 4 шт
Электромагнитный пускатель предназначен для проведения лабораторных работ.

Модуль «Кнопочный пост управления» - 1 шт

Модуль «Тепловое реле» - 1 шт
Тепловое реле предназначено для тепловой защиты асинхронных двигателей.

Модуль «Реле тока» - 1 шт
Модуль «Реле тока» предназначен для изучения схем подключения и принципов работы реле тока.

Модуль «Реле напряжения» - 1 шт
Модуль «Реле напряжения» предназначен для изучения схем подключения и принципов работы реле напряжения.

Модуль «Трехполюсный автоматический выключатель» - 2 шт
Модуль «Трехполюсный автоматический выключатель» предназначен для коммутации трехфазной нагрузки и защиты ее от сверхтоков.

Модуль «Авария» - 1 шт
Сменный модуль «Авария» предназначен для моделирования аварийного режима - тока утечки.

Модуль «Блок токовой защиты» - 1 шт
Модуль «Блок токовой защиты» предназначен для защиты асинхронного электродвигателя путем его отключения при возникновении аварийных режимов.

Модуль «Панель управления и индикации» - 1 шт
Модуль «Панель управления и индикации» предназначен для управления элементами исследуемой схемы.
