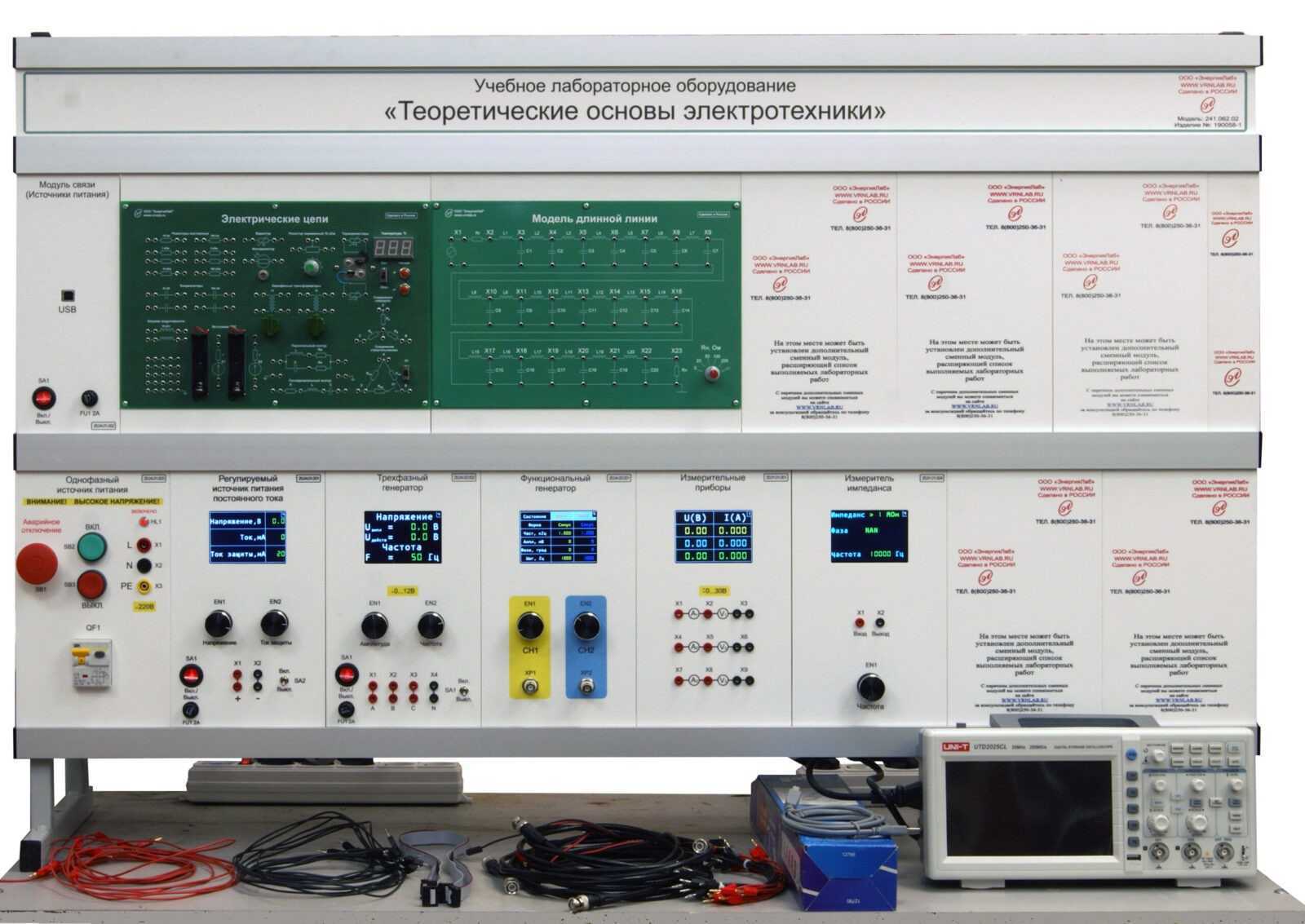

Учебное лабораторное оборудование «Теоретические основы электротехники» ✅

Учебное лабораторное оборудование «Теоретические основы электротехники» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.

Учебное лабораторное оборудование «Теоретические основы электротехники» выполнен в настольном исполнении: стойка с установленными модулями установлена на лабораторном столе заказчика.
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Комплект поставки

1. Стойка для установки модулей
2. Цифровой осциллограф
3. Комплект соединительных проводов и сетевых шнуров
4. Техническая документация
5. Мультимедийная методика
6. Методические рекомендации по выполнению лабораторных работ
7. Комплект модулей (предустановлены на стойке):

Модуль «Измерительные приборы» 30В - 1 шт
Модуль «Измерительные приборы» 30В - является тремя амперметрами и тремя вольтметрами, скомпонованными в пары (амперметр + вольтметр).

Модуль «Функциональный генератор» - 1 шт
Модуль «Функциональный генератор» предназначен для генерации сигналов различной формы с частотой до 100 кГц и амплитудой до 10 В.

Модуль «Измеритель импеданса» - 1 шт
Модуль "Измеритель импеданса" предназначен для измерения модуля и аргумента комплексного сопротивления, а также обеспечивает расчет эквивалентного сопротивления емкости и индуктивности.

Модуль «Регулируемый источник питания постоянного тока» - 1 шт
Сменный модуль "Регулируемый источник питания постоянного тока" предназначен для формирования постоянного напряжения до 10В. Есть возможность грубой и плавной регулировки напряжения и тока защиты с точностью 0.1В и 0.001А соответственно.

Модуль «Трехфазный генератор» - 1 шт
Модуль «Трехфазный генератор» предназначен для генерации трехфазного выходного напряжения с амплитудой до 12В и частотой до 400Гц.

Модуль «Однофазный источник питания» - 1 шт
Модуль «Однофазный источник питания 220 В» предназначен для ввода однофазного напряжения 220 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.

Модуль «Однородная длинная линия» - 1 шт
Модуль «Модель длинной линии» предназначен для проведения лабораторно-практических занятий по исследованию: распределения напряжения вдоль однородной длинной линии, зависимости входных сопротивлений линии от её электрической длины и сопротивления нагрузки, и отражение волн от конца длинной линии.

Модуль «Модуль связи (Источники питания)» - 1 шт
Назначение Модуль «Модуль связи (источник питания)» предназначен для дистанционного управления совместимыми модулями и низковольтного питания модулей, не предназначенных для автономной работы.

Модуль «Электрические цепи» - 1 шт
Назначение Модуль «Электрические цепи» предназначен для проведения лабораторно-практических занятий по разделам: электрические цепи постоянного тока, электрические цепи однофазного переменного тока, электрические цепи трехфазного переменного тока, электрические цепи несинусоидального напряжения, нелинейные электрические цепи, магнитные цепи.
