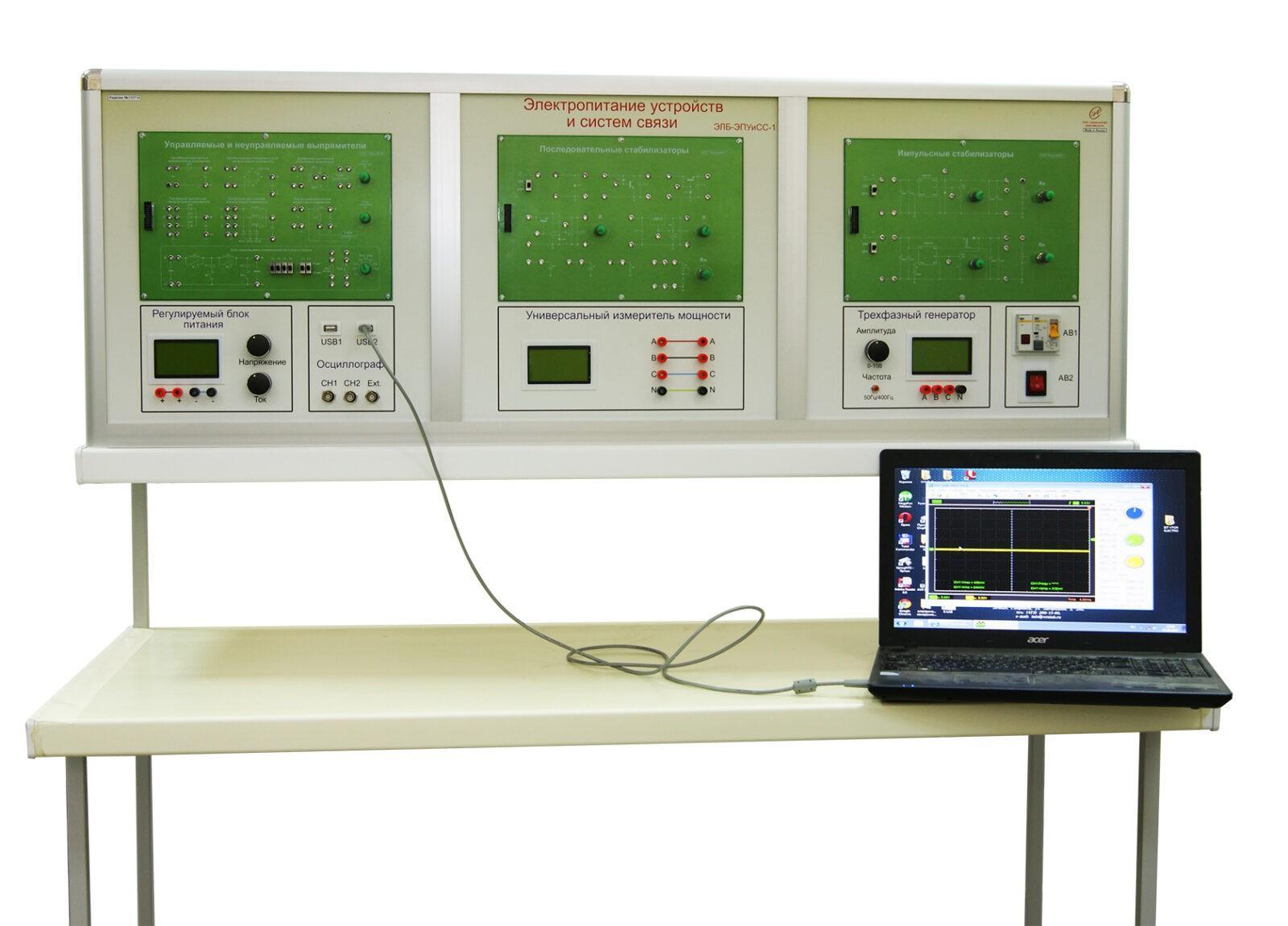

Учебная установка «Электропитание устройств и систем связи» ✅

Учебная установка предназначена для проведения лабораторно-практических занятий со слушателями ВУЗов, колледжей, военных учебных заведений и курсов повышения квалификации по следующим дисциплинам:

• электропитание устройств и систем связи;
• силовая электроника;
• электротехника.

Лабораторная установка включает в себя встроенные цифровые измерительные приборы:

• Осциллограф.
• Трехфазный генератор
• Регулируемый блок питания. Возможность управления от компьютера.
• Универсальный измеритель мощности. Трехфазный Ваттметр с ЖК дисплеем. На дисплее отображаются среднеквадратичные значения тока и напряжения, активная мощность, коэффициент нагрузки для каждой фазы. Независимые измерение постоянного и переменного тока и напряжения для каждого канала. Передача данных на компьютер.
• Модуль «Управляемые и неуправляемые выпрямители»
• Встроенные модули, в состав которых входят:
  1. блок активных и реактивных нагрузок
  2. коммутируемые сглаживающие фильтры
  3. встроенные источники питания + 12 В, - 12В, +5 В

Лабораторные работы

1. Исследование однофазного однотактного выпрямителя на активную, индуктивную, емкостную нагрузку.
2. Исследование однофазного двухтактного выпрямителя на активную, индуктивную, емкостную нагрузку.
3. Исследование однофазного двухтактного выпрямителя с Г-образным, Побразным, Т-образным сглаживающим фильтром.
4. Исследование трехфазного однотактного выпрямителя на активную, индуктивную, емкостную нагрузку.
5. Исследование трехфазного двухтактного выпрямителя на активную, индуктивную, емкостную нагрузку.
6. Исследование трехфазного двухтактного выпрямителя с Г-образным, Побразным, Т-образным сглаживающим фильтром.
7. Исследование двухфазного однотактного управляемого выпрямителя на тиристорах.
8. Исследование транзисторных стабилизаторов постоянного напряжения с непрерывным регулированием (параметрический, компенсационный, параллельный и в интегральном исполнении).
9. Исследование транзисторного стабилизатора постоянного напряжения с широтно-импульсным управлением.
10. Исследование транзисторного инвертора с обратной связью по напряжению.

Комплект поставки

1. Учебная установка в сборе с лабораторным столом
2. Методические рекомендации на электронном носителе
3. Мультимедийная методика на электронном носителе
4. Паспорт
5. Гарантийный талон
