Учебная лабораторная установка «Устойчивость продольно сжатого стержня» ✅

Учебная лабораторная установка «Устойчивость продольно сжатого стрежня» предназначена для проведения цикла лабораторно- практических занятий дисциплин «Сопротивление материалов», «Металлические конструкции» и смежных технических дисциплин.

Учебная лабораторная установка позволяет организовать рабочее место для бригады студентов из 2-4 человек.

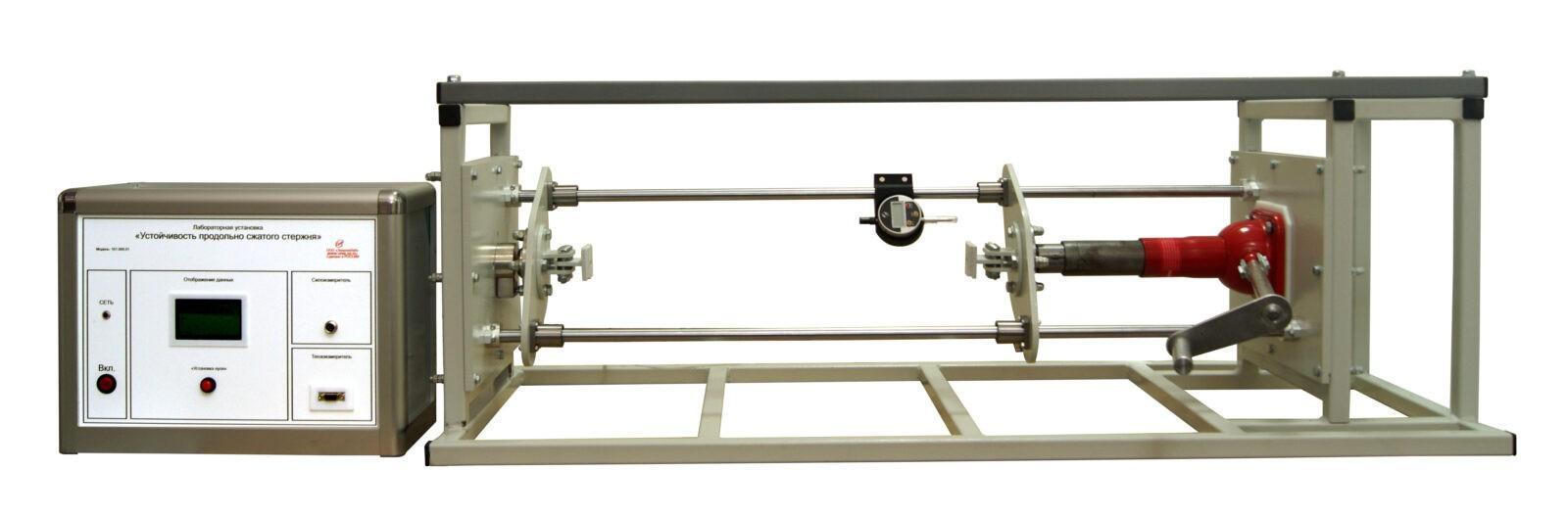

Учебная лабораторная установка представляет собой измерительный комплекс, включающая в себя экспериментальную и измерительную часть.

Экспериментальная часть состоит из силовой рамы с устройством кинематической нагрузки образцов, устройствами закрепления образцов, силоизмерителя на 2кН (200 кг), а также образцов с тензодатчиками (двух координатными устройствами контроля поперечного изгиба образца).

Измерительная часть содержит аналого-цифровую систему обработки сигналов тензодатчиков, сигналов датчика силоизмерителя, а также микропроцессорную систему визуализации экспериментальных данных. Измерительная часть содержит все необходимые источники питания и электронные системы, необходимые для эксплуатации учебного лабораторного комплекса.

Особенностью учебной лабораторной установки является использование для фиксации малых поперечных прогибов образцов прецизионных двухкоординатных тензодатчиков на базе тензорезисторов BF350-5AA.
