Цифровой датчик угловой скорости (числа оборотов) Научные Развлечения

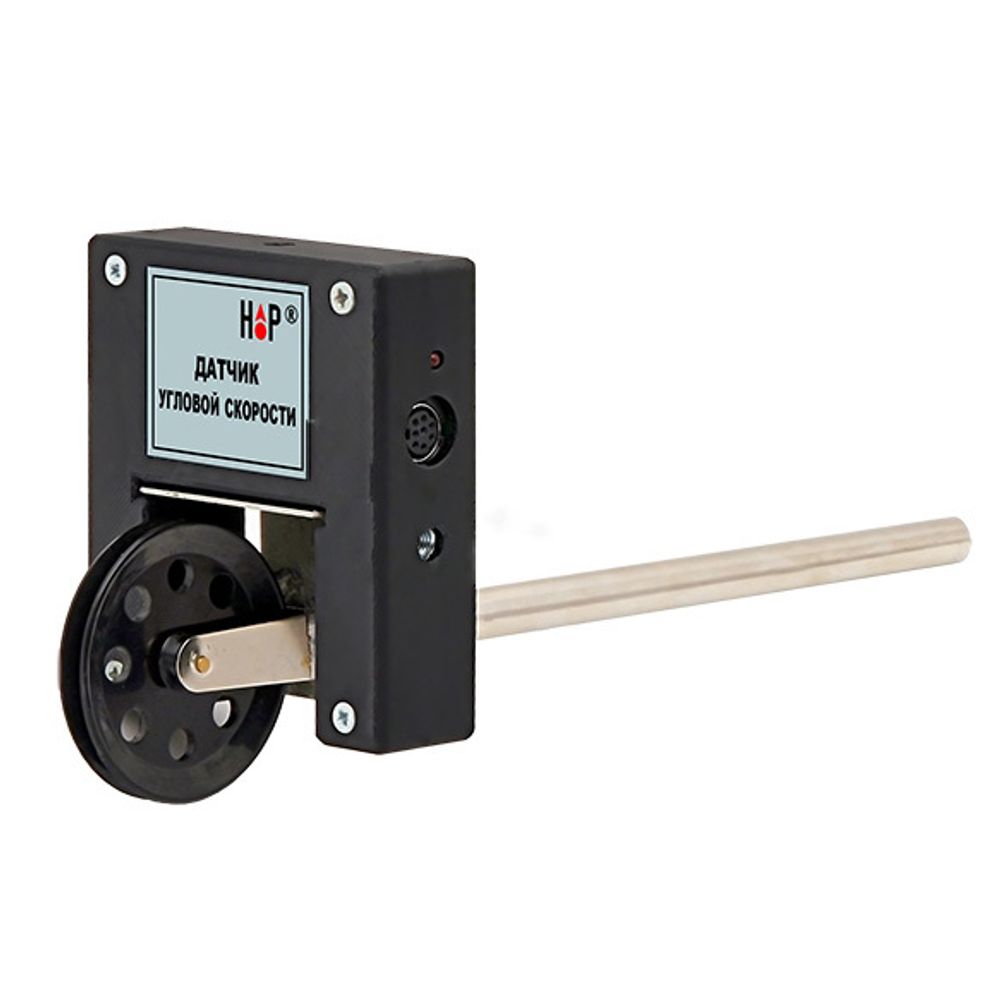

Цифровой датчик угловой скорости (числа оборотов) предназначен для регистрации угловой скорости вращения ролика блока, приводимого в движение перекинутой через него нитью или соприкасающимся с ним вращающимся валом. Цифровой датчик угловой скорости (числа оборотов) выполнен на базе П-образного корпуса из пластика, в котором смонтирован неподвижный блок (ролик, установленный на кронштейне с отверстиями на оптической оси излучатель-приемник датчика). Ролик блока имеет 10 прозрачных секторов, которые при вращении блока последовательно открывают оптическую ось датчика, при этом ИК-излучение светодиода регистрируется приемником датчика. Диаметр обода ролика блока составляет 50 мм, диаметр канавки для нити — 48 мм.Для фиксации датчика в штативе используется стержень, который вкручивается в одно из двух отверстий, имеющихся в корпусе датчика. Компьютерная программа проводит представление данных на мониторе в виде зависимости угловой скорости или числа оборотов в секунду (по выбору пользователя) от времени.
