Цифровой датчик ионизирующего излучения Научные Развлечения

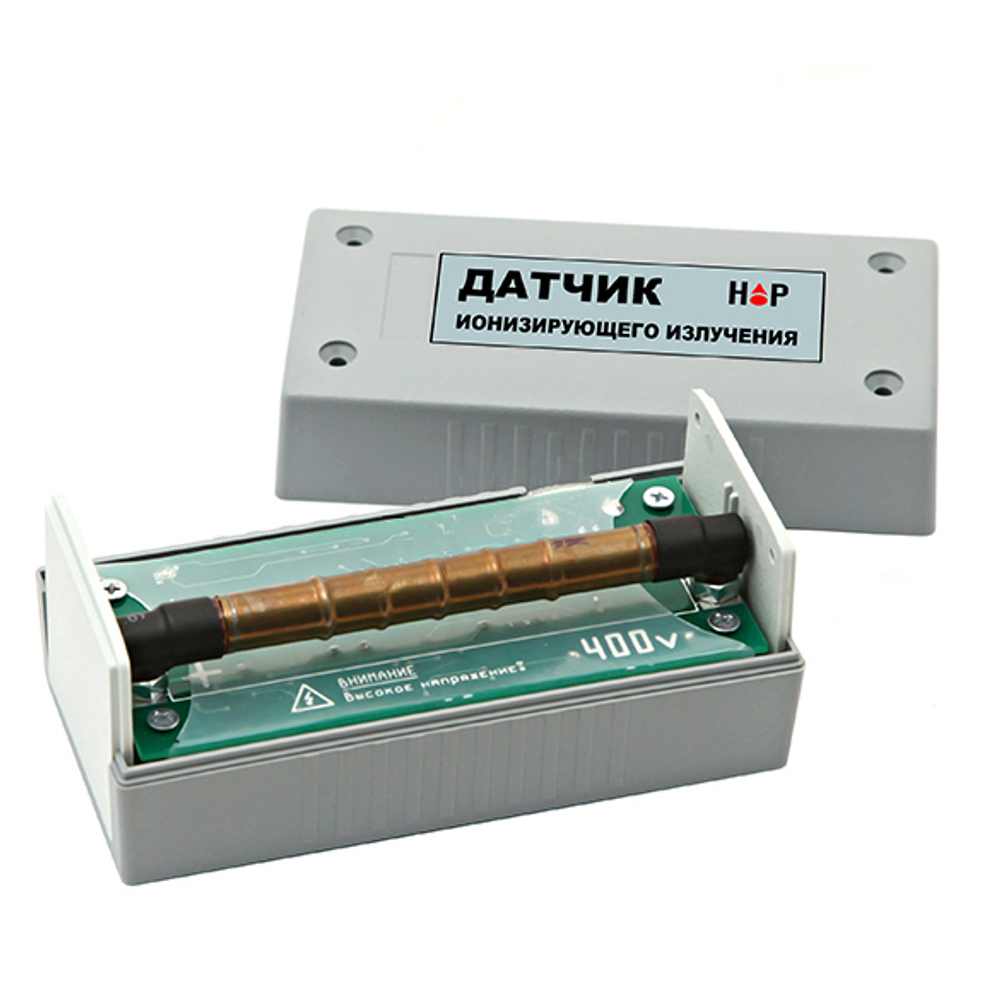

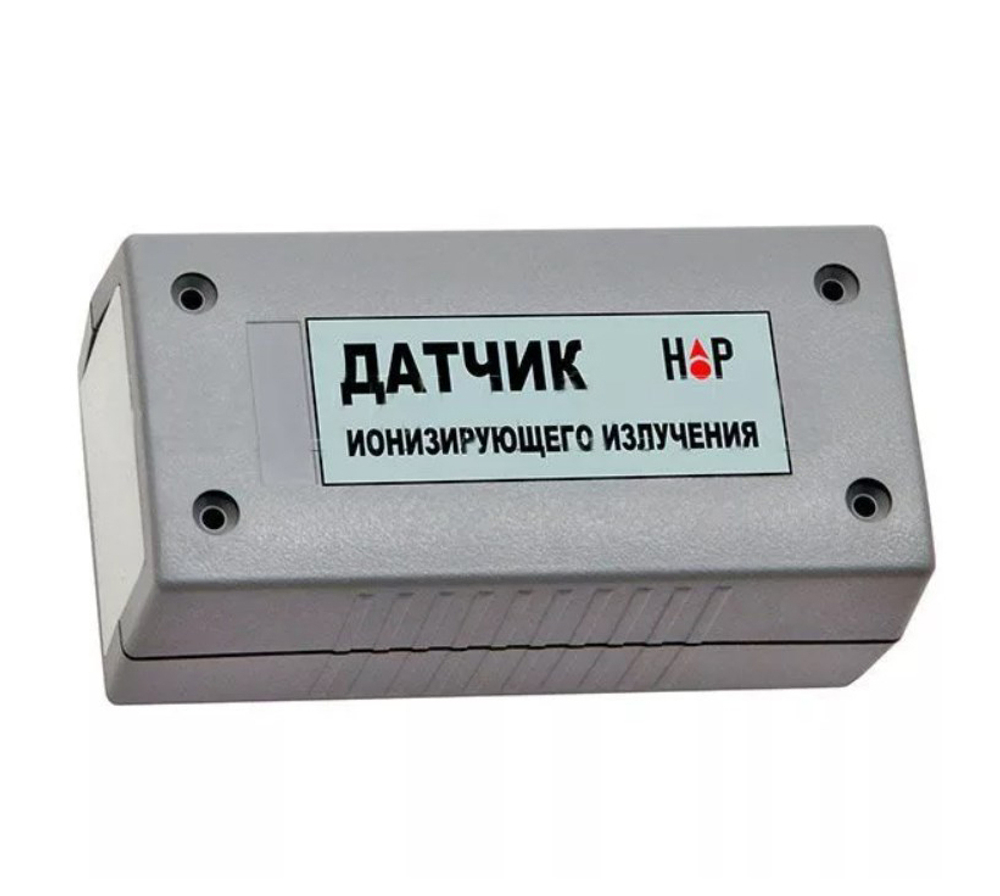

Цифровой датчик ионизирующих излучений предназначен для измерения мощности дозы ионизирующего излучения. Цифровой датчик ионизирующих излучений состоит из чувствительного элемента – счетчика Гейгера-Мюллера, схемы питания, преобразующей напряжение с 5 В до 400В, резистора, на котором при регистрации частицы или γ-кванта возникает импульс напряжения, и микроконтроллера. Для регистрации -частиц, имеющих малый пробег в веществе, верхняя крышка корпуса датчика выполнена съемной. Это позволяет расположить образец вплотную к поверхности счетчика Гейгера-Мюллера. Компьютерная программа проводит представление данных на мониторе в виде двух графиков: в верхней части экрана выводятся прямоугольные импульсы, соответствующие моменту протекания электрического тока в газоразрядной трубке счетчика Гейгера-Мюллера при возникновении в ней свободных электронов под действием ионизирующего излучения, а на нижнем графике рисуется зависимость мощности дозы от времени.
