Цифровой датчик рН Научные Развлечения

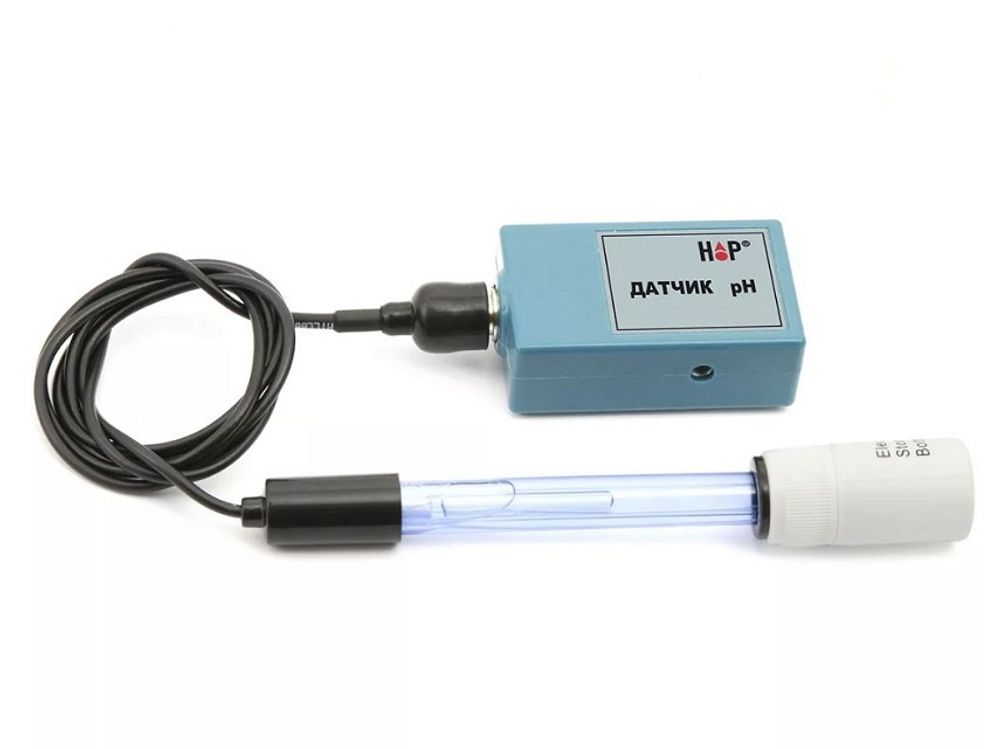

Цифровой датчик рН предназначен для измерения водородного показателя (рН) водных растворов. Цифровой датчик рН состоит из электрода, стеклянного комбинированного и выполненного в пластиковом корпусе электронного блока, которые соединяются между собой с помощью кабеля с разъемом. Электрод представляет собой пластиковую трубку, внутри которой помещена трубка из стекла, в которой, в свою очередь, находится хлорсеребряный электрод сравнения. Электрод сравнения погружен в 3М раствор KCl. На конце стеклянной трубки находится стеклянный шарик – чувствительный элемент, на поверхности которого сорбируются ионы водорода и возникает потенциал, прямо пропорциональный значению рН. Измерение потенциала мембраны происходит относительно хлорсеребряного электрода сравнения. Пластиковый корпус электрода имеет выступы, предохраняющие шарик от механических воздействий. При хранении шарик закрыт защитным колпачком, в котором находится насыщенный раствор KCl. Цифровой датчик рН имеет диапазон измерений 0 – 12 ед. рН при температуре раствора 20°С. Чувствительность его составляет 0.01 ед. рН, погрешность (при температуре раствора 200С) – не более ±0,1 ед.рН. Диапазон температур исследуемых растворов от 10 до 80°С. Компьютерная программа проводит представление данных на мониторе в виде зависимости рН от времени. Программа автоматически выполняет температурную коррекцию показаний датчика в соответствии с температурой раствора, введенной в специальном окне экрана работы с датчиком. Представление данных на мониторе осуществляется в виде зависимости рН от времени.
