Цифровой датчик регистрации ЭКГ Научные Развлечения

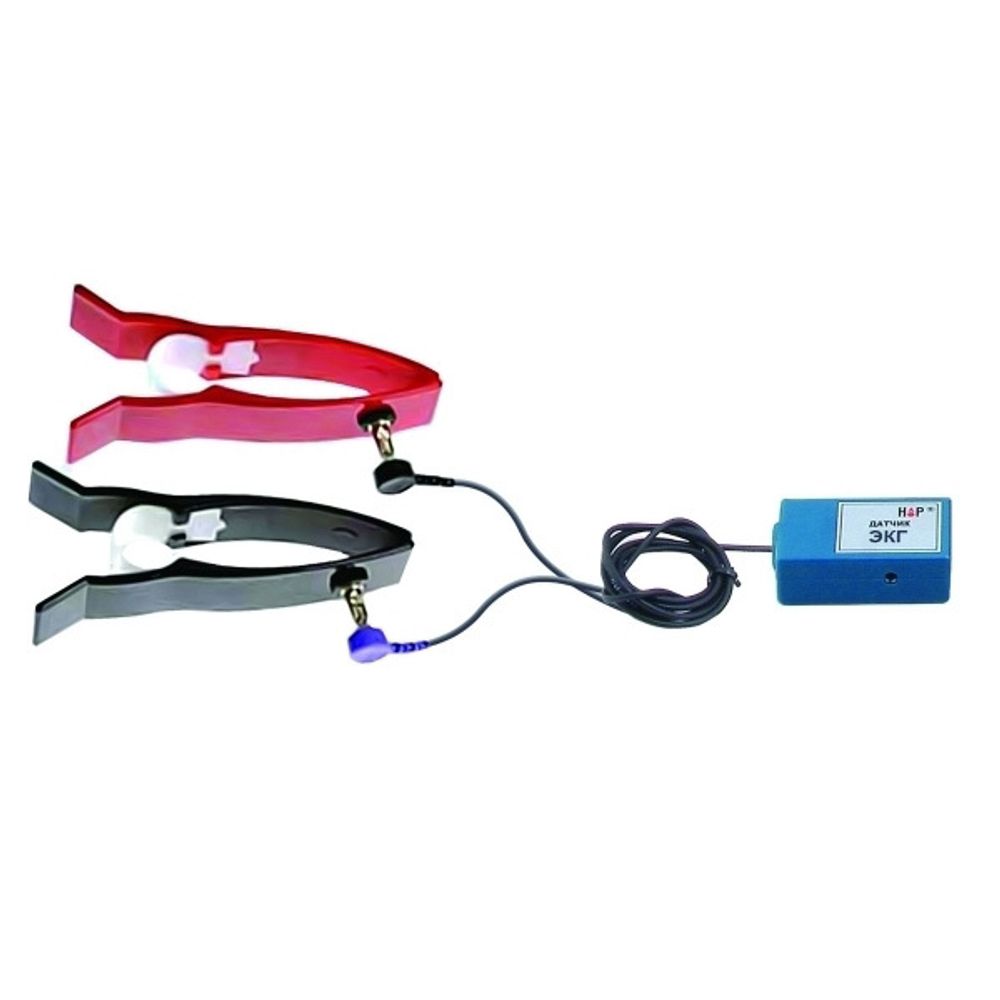

Цифровой датчик регистрации ЭКГ предназначен для измерения и демонстрации биоэлектрической активности сердца, возникающей в нем во время сердечного цикла. Цифровой датчик регистрации ЭКГ состоит из электронного блока и двух электродов, соединенных кабелями с электронным блоком. Электроды датчика закрепляются на руках испытуемого, немного выше запястий. Измерительные кабели, идущие из электронного блока, присоединяются к ним с помощью разъемов с винтовыми зажимами. Электронный блок содержит дифференциальный усилитель с высоким коэффициентом усиления, схему подавления сетевых помех и аналого-цифровой преобразователь. Электроды гальванически развязаны с электрическими цепями датчика регистрации ЭКГ. Представление данных на мониторе осуществляется в виде зависимости сигнала, пропорционального разности напряжений между электродами, от времени.
