Цифровой датчик пульса Научные Развлечения ✅

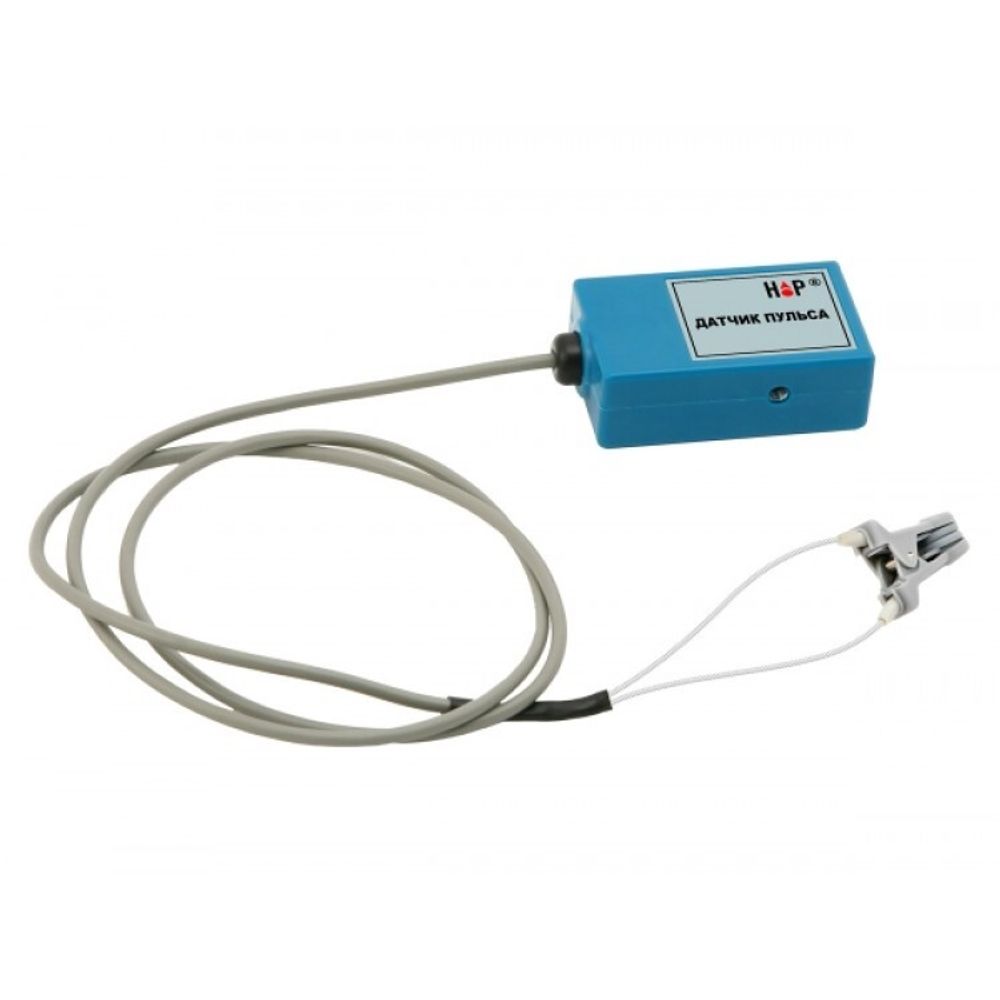

Цифровой датчик пульса предназначен для измерения частоты и формы пульсовых колебаний человека. Первичный преобразователь датчика, выполненный в виде клипсы, закрепляется на пальце испытуемого. В него вмонтированы оптический излучатель (светодиод) и приемник излучения. Кровеносные сосуды в ритме сокращений сердца модулируют по амплитуде световой поток, поступающий от излучателя к приемнику. Фотоприемник преобразует световой поток в электрический сигнал.При проведении измерений на экран компьютера выводятся два графика. Один из графиков представляет запись пульсовых колебаний (амплитуда сигнала с датчика в зависимости от времени), а второй – показывает частоту пульса. Частота пульса рассчитывается на основе интервала времени, разделяющего два соседние пульсовые удара. Построение графика зависимости частоты пульса от времени начинается с небольшой задержкой относительно времени начала измерений. Это время необходимо для проведения автоматической настройки измерительной системы на основе анализа поступающего сигнала, характер которого может несколько отличаться для разных людей.
