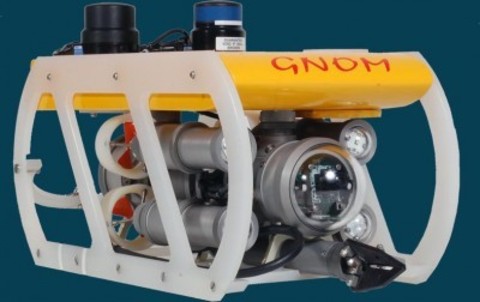

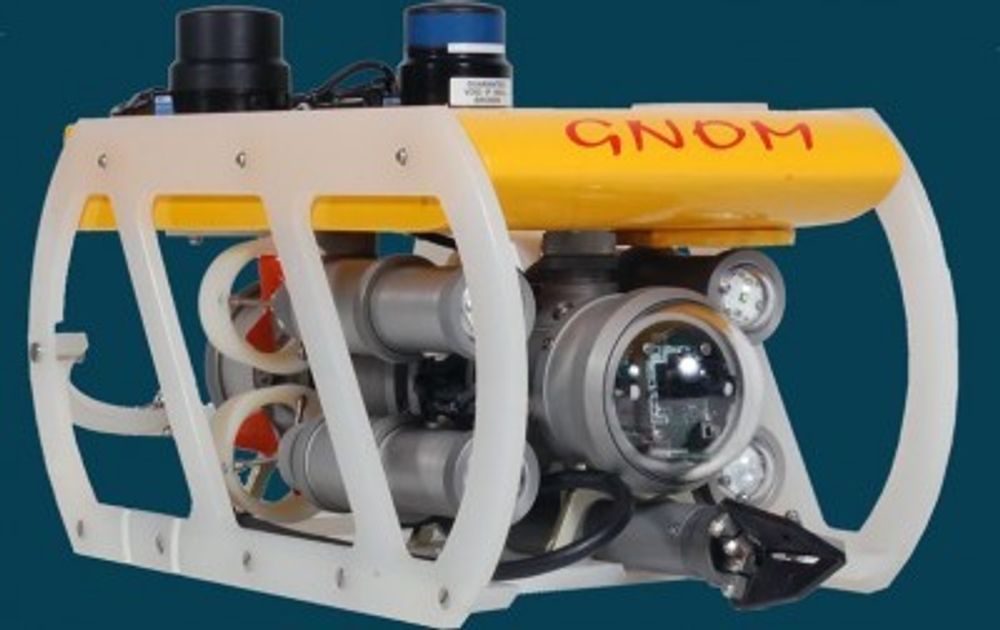

СуперГНОМ

Name: СуперГНОМ
SKU: S-6-150-1

Аппарат оснащен 4-мя маршевыми движителями и 2-мя вертикальными. Так же установлены 2 видеокамеры - перендяя и задняя с приводами наклона или поворота. Высокие динамические показатели новой модели позволили расширить список дополнительного оборудования. Помимо манипулятора, гидролокатора кругового обзора, гидроакустической навигационной системы аппарат может быть оснащен пневматическим ружьем с лазерным прицелом. Возможна модернизация для работы на глубине до 250 метров.

Производитель: ГНОМ Страна производства: Россия

Отдел продаж на связи

Описание

Характеристики

При покупке согласуйте с менеджером комплектацию, цену и важные для Вас характеристики оборудования.
Информация о товаре носит справочный характер и не является техническим заданием и публичной офертой, определяемой статьей 437 ГК РФ.

Аппарат оснащен 4-мя маршевыми движителями и 2-мя вертикальными. Так же установлены 2 видеокамеры - перендяя и задняя с приводами наклона или поворота. Высокие динамические показатели новой модели позволили расширить список дополнительного оборудования. Помимо манипулятора, гидролокатора кругового обзора, гидроакустической навигационной системы аппарат может быть оснащен пневматическим ружьем с лазерным прицелом. Возможна модернизация для работы на глубине до 250 метров.

Показать описание полностьюСкрыть описание

СуперГНОМ (S-6-150-1)

ПОДВОДНЫЙ МОДУЛЬ
Максимальная рабочая глубина	до 150 м
Размеры (ДxШxВ)	450 мм x 220 мм x 230 мм
Вес системы на воздухе / Общий вес	5 кг / 25 кг
Двигатели	6 двигателей постоянного тока Горизонтальные: 4x двигателя, 24 В 16 Вт Вертикальные: 2x двигателя, 24 В 16 Вт
Крейсерская скорость (вперед)	до 3-х узлов
Тяга горизонтальная	4 кгс
Тяга вертикальная	2 кгс
Грузоподъемность	0.5 кг
Защита подводного модуля	полипропиленовая рама
КАБЕЛЬ
Максимальная длина кабеля	250 м
Диаметр кабеля	4 мм
Усилие на разрыв	80 кг
Вес на воздухе	3 кг/100 м
Вес в пресной воде	нейтральная плавучесть
Тип	ультра-тонкий гибкий коаксиальный кабель с кевларовой защитой
Максимальная рабочая нагрузка	30 кг
КАМЕРА
Модель	Sony Super HAD 2 CCD
Разрешение	600 ТВЛ
Матрица	1/3" Interline Transfer CCD
Чувствительность	0.1 Лк (0.01 - ч/б режим)
Объектив	3.6 мм/F2.0
Управление диафрагмой	авто
Фокусировка	авто
Угол обзора	66º
Наклон камеры	+/- 50º
СИСТЕМА ОСВЕЩЕНИЯ
Источник света	ультра-яркие светодиоды белого света
Кол-во светильников	4x (5x опционально)
Кол-во светодиодов	8x (12x опционально)
Мощность	1 Вт каждый
Световой поток	8x 100 люмен
Угол расхождения света	105º каждый
Цветовая температура	5600-6000º Кельвин
Управление	переменная интенсивность
НАВИГАЦИОННАЯ СИСТЕМА
Датчики	Компас и датчик глубины
Телетекст	Да
Режим автокурса	Да
Режим автоглубины	да
Рысканье по курсе	+/-3º
Точность компаса	0.5º
Точность датчика глубины	1% F.S.
БЕРЕГОВАЯ СТАНЦИЯ
Источник питания	100-240 В @ 200 Вт, 60-50 Гц
Рекомендуемое входное напряжение	220 В
Выходное напряжение	180 В
Максимальная мощность	400 Вт
Дисплей	15" ЖК
Панель управления	да
OSD	да
Управление	джойстик
Видеорегистратор	опционально
Защита	система упакована в высококачественные водонепроницаемые кейсы

Состав системы (базовый комплект)

Подводный аппарат "Супер ГНОМ" (рабочая глубина 150м)
Кабель-связка 4мм, 100 м (до 250 м)
Цифровой компас (функция удержания курса, данные отображаются на мониторе)
Датчик глубины (функция удержания глубины, данные отображаются на мониторе)
2 видеокамеры (передняя и задняя)
Сервопривода наклона и (или) поворота видеокамер ±50°
Катушка развертывания кабеля, скользящий контакт
Надводный блок управления/питания
Защитная полипропиленовая рама с блоком плавучести и опорами
ЖК монитор 15"
Два специальных гермобокса
Джойстик
Соединительные кабели
Ремкомплект
Инструкция по эксплуатации

Гарантия на комплект оборудования - 1 год, за исключением кабеля-связки и гребных винтов.
Срок изготовления от 4 до 6 недель.

Применяется в отраслях:

Гидроэлектростанции и плотины,
Поисково-спасательные работы,
Рыбное хозяйство,
Атомные электростанции,
Нефтедобывающая отрасль.

Дополнительное оборудование

Гидроакустическая навигационная система MicronNav

Гидроакустическая навигационная система MicronNav была разработана специально для установки на небольшие телеуправляемые аппараты. Дополнительно необходим компьютер и GPS антенна.

Гидролокатор кругового обзора

Гидролокатор кругового обзора Tritech Micron. Рекомендован к применению в составе моделей СуперГНОМ и СуперГНОМ Про. Дополнительно необходимы кабель с витой парой и компьютер. Характеристики Tritech Micron (PDF, 80 Кб)

Пневматическое подводное ружьё

Подводное ружье с лазерным прицелом

Дополнительная видеокамера со встроенными осветителями

Дополнительная видеокамера со светодиодной подсветкой.Устанавливается на место заднего движителя или крепится на раме (при ее наличии в комплекте). Применяется для осмотра боковых стенок подводных коммуникаций, дна, подводных частей судов. Также может устанавливаться сверху плавучести в горизонтальном состоянии для осмотра надводного пространства.

Манипулятор-захват

Одно- (схват) или двухстепенной (схват + поворот) манипулятор . Номинальное усилие сжатия 5 кг. Вес в воздухе 0.5 кг. Размеры 200х30 мм. Рекомендуется устанавливать в комплекте с защитной рамой и 4-мя движителями.

Кабель-связка: диаметр 4 мм, коаксиал

Уникальный сверхтонкий подводный кабель нейтральной плавучести. Высокочастотный коаксиальный кабель в кевларовой оплетке и с дополнительной герметичной оболочкой. Усилие на разрыв - 100 кг.

Производитель

ГНОМ

Страна производства

Россия

Рабочая глубина

150 м

Маршевая скорость

до 3 узлов

Размеры подводного модуля

450 x 220 x 230 мм
