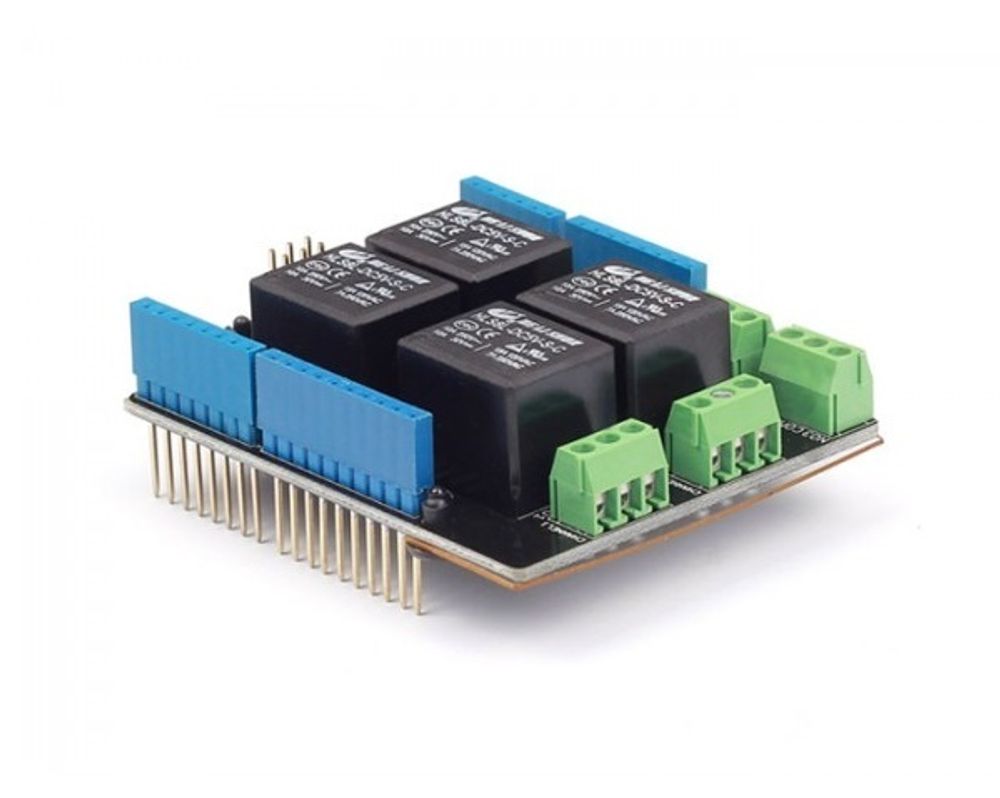

Name: Плата расширения для Arduino Seeed Studio Relay Shield v3.0
SKU: 18927

/ / / / / /

Плата расширения для Arduino Seeed Studio Relay Shield v3.0

Описание

Характеристики

При покупке согласуйте с менеджером комплектацию, цену и важные для Вас характеристики оборудования.
Информация о товаре носит справочный характер и не является техническим заданием и публичной офертой, определяемой статьей 437 ГК РФ.

Плата расширения для Arduino Seeed Studio Relay Shield v3.0

Показать описание полностьюСкрыть описание

Внимание! Пожалуйста, поместите 2 слоя изоленты в верхнюю часть USB-разъема Arduino. Это предотвратит контакт экрана реле. Не работайте с напряжением более 35 В постоянного тока.

Технические характеристики:

Совместимые платы	Arduino Uno Leonardo (ATmega32u4) Seeeduino (ATmega328P) другие платы, совместимые с Arduino
Интерфейс через цифровые контакты ввода-вывода	Цифровой 4 – управляет контактом COM4 реле 4 (расположен в J4) Цифровой 5 – элемент управления контактом COM3 RELAY3 (расположен в J3) Цифровой 6 – управляет контактом COM2 RELAY2 (расположен в J2) Цифровой 7 – управляет контактом COM1 реле 1 (расположен в J1)
Контакты реле	NO (нормально разомкнутый) NC (нормально замкнутый)
Светодиод	LED, 4 светодиода для каждого реле
Общие характеристики
Рабочее напряжение	4,75 В ~ 5,25 В
Рабочий ток	8 ~ 250 мА
Напряжение при переключении	AC 250 В / DC 30 В
Ток при переключении	15 A/ 7 A
Мощность при переключении	70 Вт
Частота	1 Гц
Электростатический разряд контакта	±4 кВ
Электростатический разряд воздуха	±8 кВ
Срок службы реле	100 000 циклов
Рабочая температура	От -25 ℃ до +85 ℃
Размер	68,7 х 53,5 х 30,8 мм
Вес	~55 г
