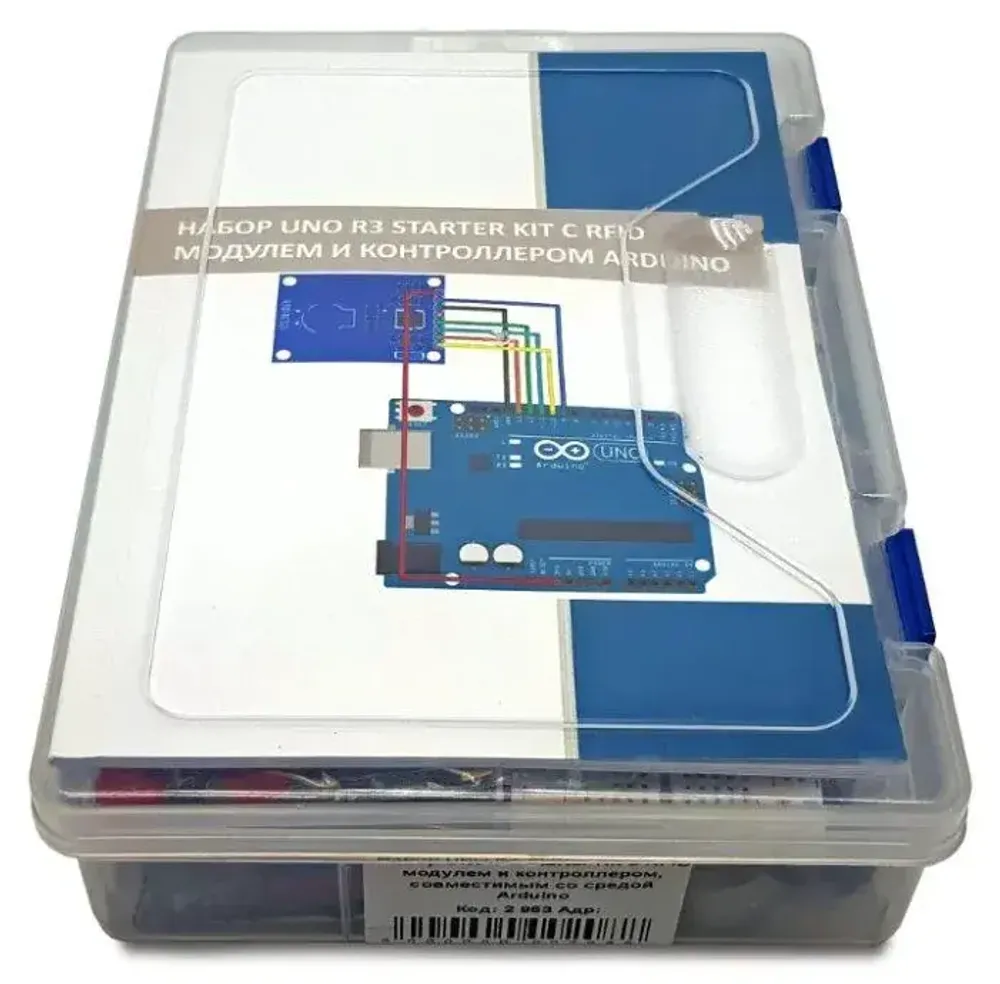

Базовый контроллер |
плата UNO R3 (Arduino-совместимый контроллер) |
Программирование |
среда разработки Arduino IDE |
Наличие обучающего материала |
есть (на русском языке) |
Характеристики контроллера UNO R3 |
Микроконтроллер |
ATmega328 |
Рабочее напряжение |
5 В |
Входное напряжение (рекомендуемое) |
7-12 В |
Входное напряжение (предельное) |
6-20 В |
Цифровые входы/выходы |
14 (6 из которых могут использоваться как выходы ШИМ) |
Аналоговые входы |
6 |
Постоянный ток через вход/выход |
40 мА |
Постоянный ток для вывода 3.3 В |
50 мА |
Флеш-память |
32 Кб (ATmega328) из которых 0.5 Кб используются для загрузчика |
ОЗУ |
2 Кб (ATmega328) |
EEPROM |
1 Кб (ATmega328) |
Тактовая частота |
16 МГц |
Характеристики сервопривода SG90 |
Напряжение питания |
3.5 - 6 В |
Скорость без нагрузки |
0.12 с/60° (4.8 В), 0.10 с/60° (6 В) |
Вращающий момент при заторможенном роторе |
1.5 кг/см (4.8 В) 1.7 кг/см (6 В) |
Рабочая "мертвая зона" |
5 мкс |
Рабочая температура |
- 30 ∼ + 60°С |
Вес |
9 г |
Характеристики LED матрицы 8х8 |
Тип матрицы |
LED |
Количество светодиодов |
64 шт |
Размерность матрицы |
8 х 8 |
Контакты модуля |
VCC, GND, CE, MOSI, SCLK |
Область применения |
графический индикатор |
Интерфейс |
SPI |
Рабочее напряжение |
DC 5 В |
Потребляемый ток |
до 35 мА |
Рабочая температура |
- 20°С - 60°С |
Температура хранения |
- 30°С - 70°С |
Относительная влажность |
10 % ~ 95 % |
Размер модуля |
64 х 63 мм |
Вес |
∼ 20 грамм |
Характеристики LCD-дисплея 1602 |
Входное напряжение |
DC 5 В |
Размер дисплея |
2.6 дюйма |
Тип дисплея |
2 строки по 16 символов |
Цвет подсветки |
синий |
Цвет символов |
белый |
Габариты |
80 x 35 x 11 мм |
Контакты |
VSS - «-» питание модуля, VDD - «+» питание модуля, VO - вывод управления контрастом, RS - выбор регистра, RW - выбор режима записи или чтения (при подключении к земле, устанавливается режим записи), E - строб по спаду, DB0-DB3 - биты интерфейса, DB4-DB7 - биты интерфейса, A - «+» питание подсветки, K - «-» питание подсветки |
Характеристики DS1302 |
Номинальное напряжение |
2 - 5.5 В |
Потребляемый ток |
менее 300 нА |
Энергопотребление |
до 1 МВт |
Рабочая частота |
32.768 КГц |
ОЗУ |
31 байт |
Температурный режим |
от - 40°C до 85°C |
Габариты |
44 × 23 × 11 мм |
Вес |
7 г |
Характеристики RFID-модуля RC52 |
Напряжение питания |
3.3 В |
Потребляемый ток |
13 - 26 мА |
Рабочая частота |
13.56 КГц |
Дальность считывания |
0 - 60 мм |
Интерфейс |
SPI |
Скорость передачи |
максимальная 10 МБит/с |
Габариты |
40 × 60 мм |
Контакты |
SDA – выбор ведомого, SCK –сигнал синхронизации, MOSI – передача от master к slave, MISO – передача от slave к master, RST – вывод для сброса, IRQ – вывод прерывания, GND – земля, Vcc –питание 3.3 В |
Характеристики датчика DHT11 |
Напряжение питания |
3.5 - 5.5 В |
Ток питания |
в режиме измерения 0.3 mA, в режиме ожидания 60 μA |
Определение влажности |
20 – 80%, с точностью 5% |
Определение температуры |
0–50°С, с точностью 2% |
Частота опроса |
не более 1 Гц (не более одного раза в 1 сек) |
Габариты |
15.5 × 12.5 мм |
Контакты |
1 - VCC - (питание 3–5 В), 2 - DATA - (вывод данных), 3 - не используется, 4 - GND - (земля) |
Общие характеристики |
Габариты коробки |
240 х 170 х 60 мм |
Вес |
650 г |
