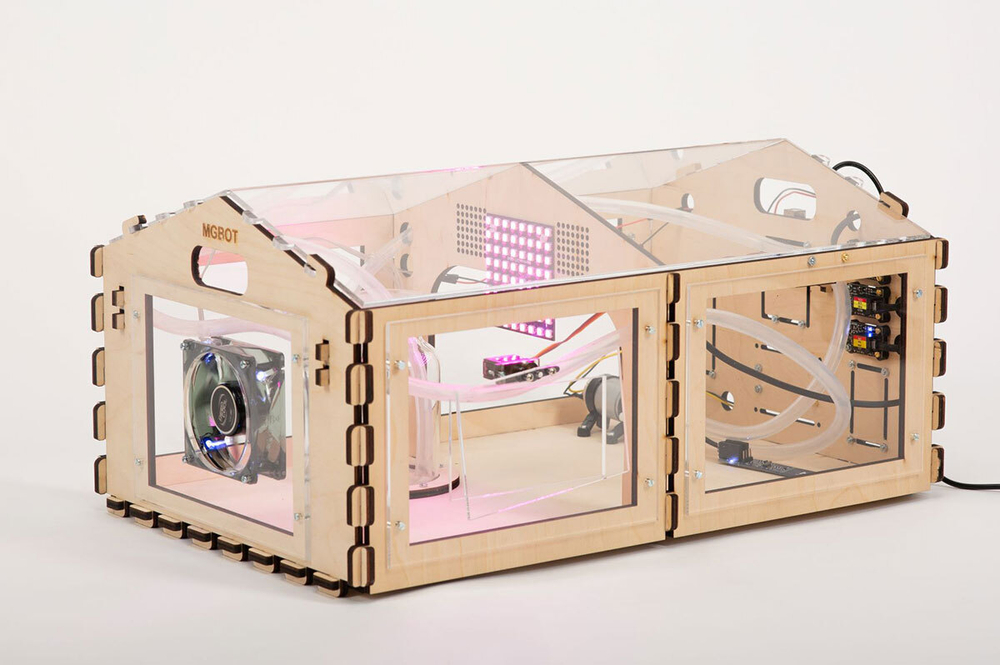

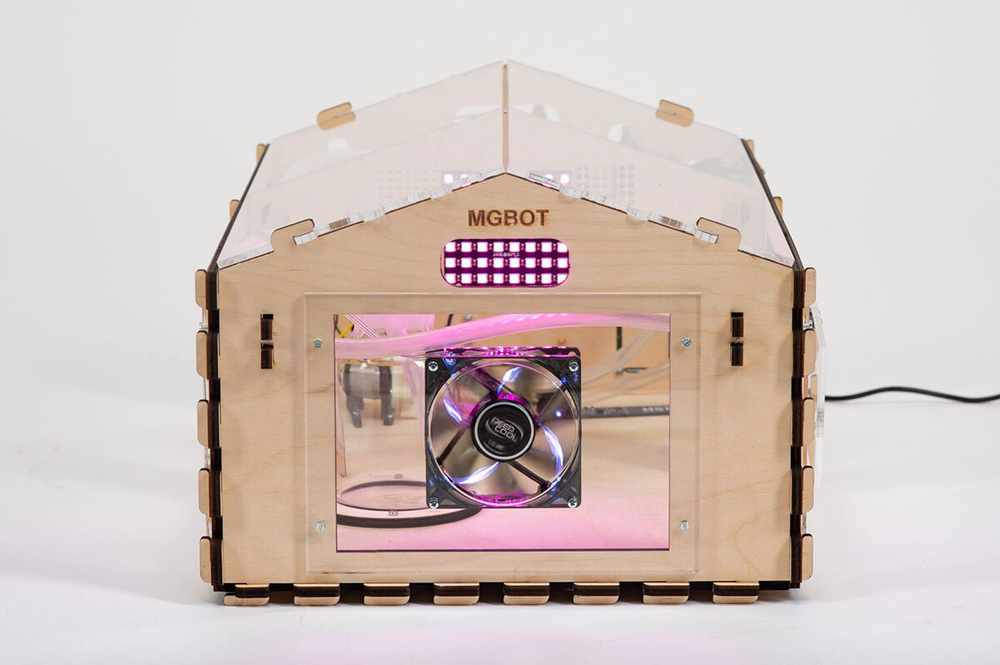

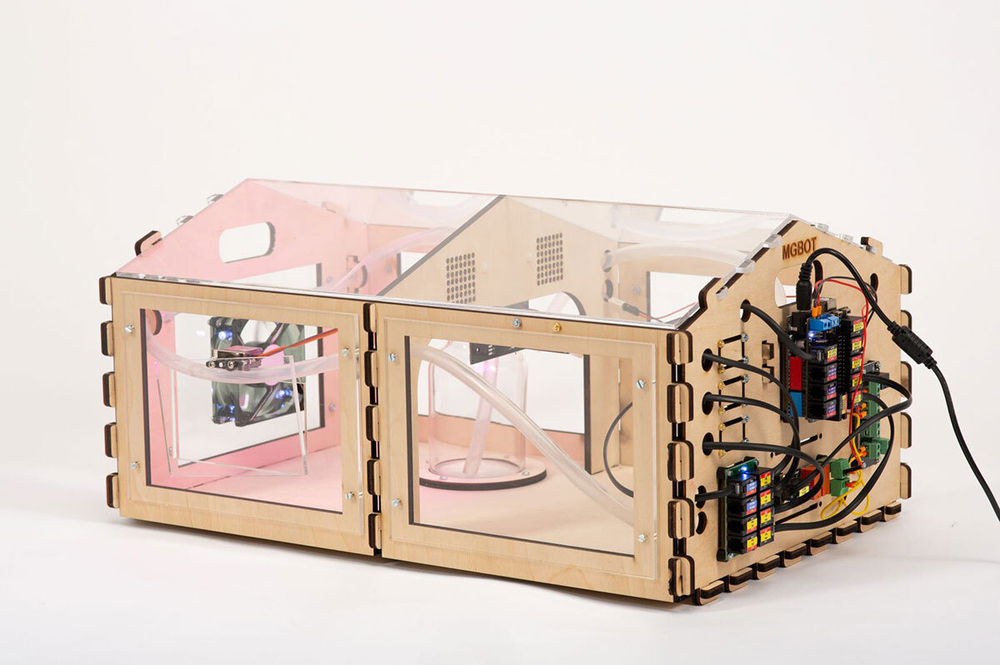

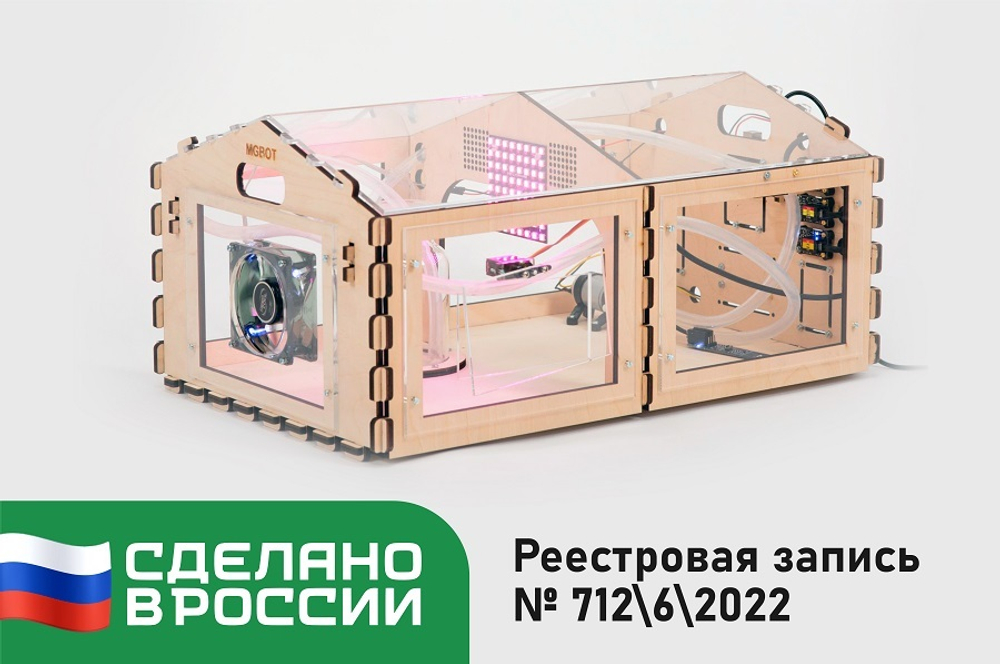

Образовательный набор «Умная теплица ЙоТик М2»

Теплицы являются одними из самых популярных объектов, где активно применяется технология IoT – управление системой выращивания растений. Образовательный набор «Умная теплица ЙоТик М2» развивает навыки программирования, конструирования, механического и электрического монтажа. Данный набор имеет возможность подключать дополнительные датчики и исполнительные устройства, что позволит расширить круг знаний об умных вещах.

Решаемые учебные задачи:

1. Сборка, программирование и управление данной системой:

• Управление освещением, настройка цвета и яркости в теплице
• Управление поливом растений (водяной насос)
• Управление вентиляцией и контроль температуры помещения (вентилятор, окно)
• Графическая и текстовая визуализация данных и отображение текущего состояния теплицы
• Оповещение о чрезвычайной ситуации (превышенный уровень ультрафиолетового излучения, температуры, влажности и др.)
• Мониторинг данных об окружающей среде и применение этих показаний в создании автоматических систем управления выращиванием растений

2. Создание собственных систем управления выращиванием, регулирующих и фиксирующих данные:

• температура и влажность воздуха
• атмосферное давление
• освещенность
• температура и влажность почвы
• ультрафиолетовое А-излучение
• ультрафиолетовое Б-излучение
• индекс ультрафиолета

Применяется для участия в конкурсах: «АгроНТИ», «Юннат», «Абилимпикс».

Для подготовки к конкурсам: НТО по профилю «Умный город», WorldSkills.Junior по направлению «Интернет вещей».

Состав набора:

• Контроллер ЙоТик 32А
• Плата расширения RJ-9 MGB-I2C63
• Плата расширения I2C MGB-D1015 / Плата расширения I2C MGB-P8
• Модуль двух реле MGR-2
• Датчик освещённости MGS-L75
• Датчик температуры, влажности воздуха и атмосферного давления MGS-THP80
• Датчик ультрафиолетового излучения MGS-GUVA/ MGS-UV60
• Сервопривод MG90S
• Переходник RJ-9 MGA-RJ9
• Светодиодная матрица 8*8 RGB LED трехцветная
• Вентилятор 80x80
• Склянка 250 мл
• Водяная помпа 12В
• Шланг для помпы (70 см)
• Шланг для помпы (120 см)
• Плата питания MGA-PWR8
• Датчик температуры и влажности почвы MGS-TH50
• Блок питания 12В 3А
• Комплект проводов RJ-9
• Комплект проводов НШВИ
• Кабель питания вентилятора
• Кабель считывания скорости вентилятора
• Кабель для программирования
• Корпус теплицы из фанеры и акрила
• Комплект крепежа
• Комплект отверток
• Паспорт
