В процессе работы с набором учащиеся знакомятся с основными понятиями электротехники, принципами сборки схем, а также практическими проектами, такими как автоматизированные системы освещения, климат-контроля, парктроника и умного светильника. Руководство пользователя включает 30 уроков с теоретическими объяснениями и практическими заданиями, от простых (управление светодиодами) до сложных (интеграция Wi-Fi и датчиков).
Ключевая особенность: практико-ориентированный подход к освоению интернета вещей через сборку и программирование реальных устройств и интеграцию в системы «умного дома».
Целевая аудитория:
· учащиеся средней школы;
· инженерные и технологические классы;
· центры дополнительного образования;
· кружки робототехники и программирования;
· образовательные организации, реализующие STEM-подход.
Преимущества
Обучение через практическую сборку.
Учащиеся самостоятельно собирают электронные устройства и IoT-системы.
Формируется понимание взаимодействия компонентов электроники и микроконтроллеров.
Развитие инженерного мышления через реальные проекты.
Набор позволяет пройти все этапы:
сборка схем и устройств;
программирование микроконтроллера;
интеграция датчиков и Wi-Fi;
создание систем «умного дома»;
анализ и отладка проектов.
Простота освоения:
Совместимость с Arduino IDE для начинающих.
Беспаечная сборка на макетной плате.
Подробное руководство с 30 уроками.
Подходит для первого знакомства с электроникой и IoT.
Готовый функциональный результат:
После сборки обучающиеся получают работающие устройства, позволяющие:
управлять моторами и сервоприводами;
отслеживать температуру, влажность, движение;
интегрировать с Wi-Fi для удаленного контроля;
реализовывать проекты типа шумомера или климат-контроля.
Безопасность и надежность:
Соответствие ГОСТ по безопасности.
Низковольтные компоненты (5 В).
Работа в контролируемой образовательной среде.
Возможность эксплуатации под руководством преподавателя.
Технические характеристики
- Контроллер Arduino Mega 2560
- ATmega2560
- Тактовая частота: до 16 МГц.
- Память: Flash 256 КБ, SRAM 8 КБ, EEPROM 4 КБ.
- GPIO: 86 цифровых линий.
- Интерфейсы и периферия: UART (3 канала), SPI, I2C, 15 выводов ШИМ (PWM), 16 каналов АЦП (ADC) (10 бит).
- Модуль ESP8266 (для Wi-Fi)
- ESP32-WROOM-32D
- Тактовая частота: до 240 МГц.
- Память Flash: 4 МБ.
- Интерфейсы: UART, SPI, I2C, Wi-Fi, Bluetooth, CAN, I2S.
- Датчик температуры и влажности DHT11
- Влажность 20–90%.
- Питание 5 В.
- Герметичный датчик температуры DS18B20
- Погрешность 0,5 °C.
- Степень защиты IP67.
- Ультразвуковой дальномер
- Частота 40 кГц
- Питание 5 В.

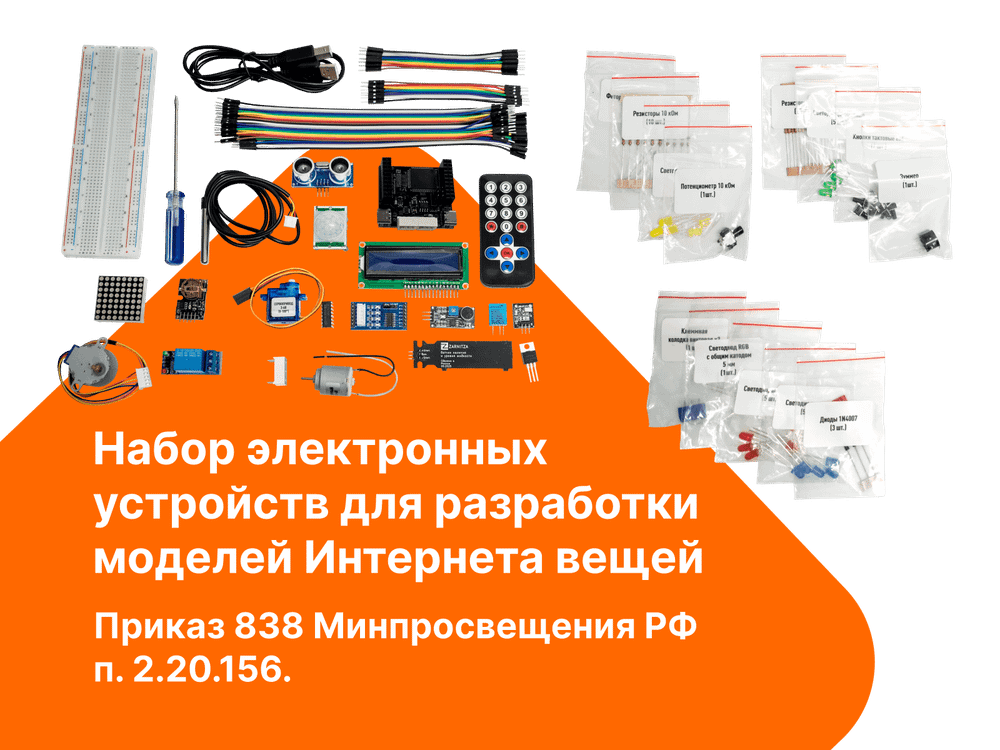

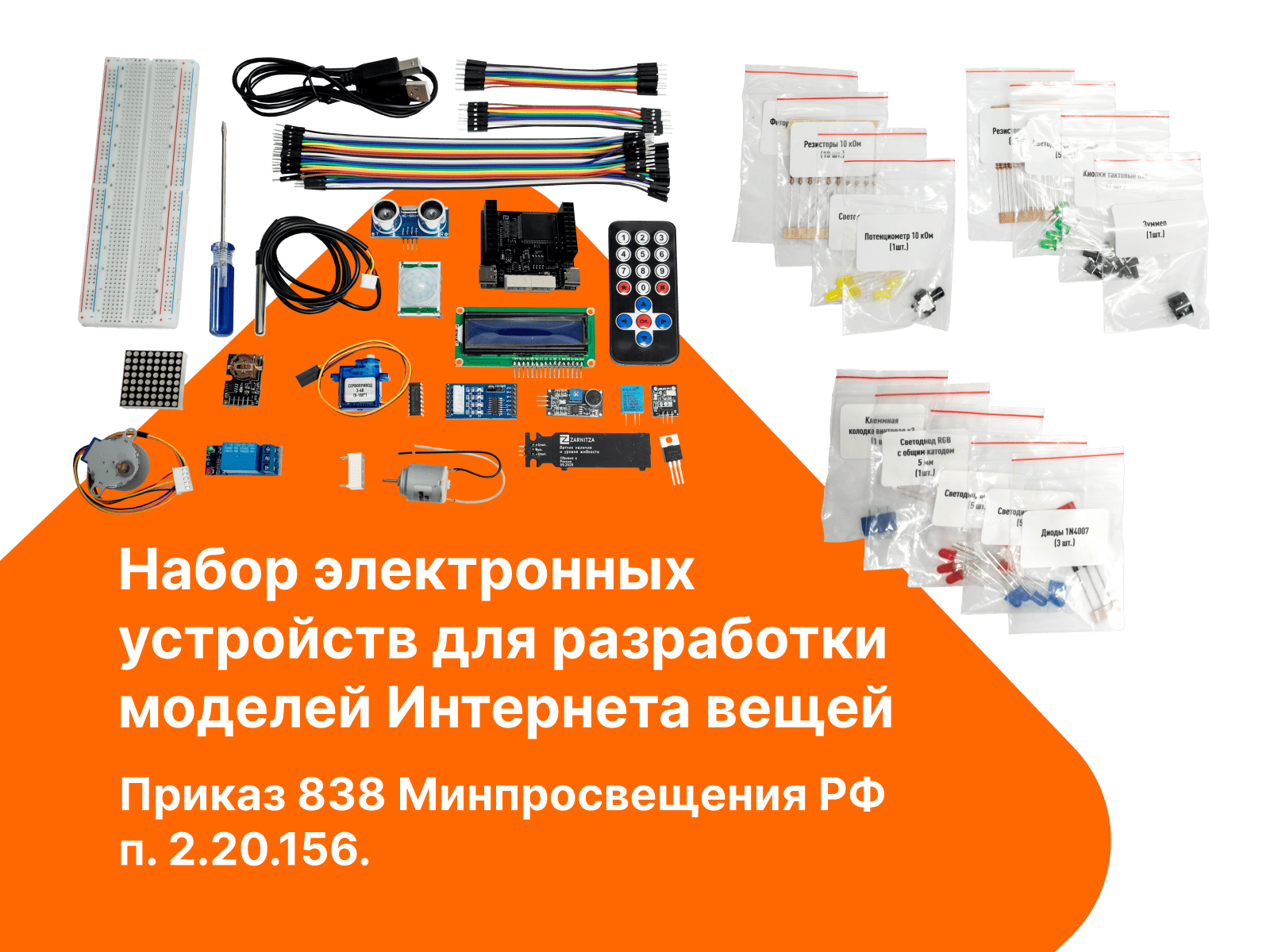

Комплектация
- IoT Контроллер – 1 шт.
- Кабель USB для подключения контроллера – 1 шт.
- Макетная плата для беспаечного прототипирования (количество контактов 830) – 1 шт.
- Провода «папа-папа» для макетной платы (20 см) – 20 шт.
- Провода «папа-мама» для макетной платы (20 см) – 20 шт.
- Провода «папа-папа» для макетной платы (10 см) – 20 шт.
- Светодиод зеленый – 5 шт.
- Светодиод красный – 5 шт.
- Светодиод желтый – 5 шт.
- Светодиод синий – 5 шт.
- Светодиод RGB с общим катодом – 1 шт.
- Резисторы 220 Ом (5 %) – 20 шт.
- Резисторы 10 кОм (5 %) – 10 шт.
- Фоторезистор GL5516 – 1 шт.
- Потенциометр 10 кОм – 1 шт.
- Кнопки тактовые (6х6 мм) – 7 шт.
- Зуммер – 1 шт.
- Транзистор IRF530N – 1 шт.
- Диоды IN4007 – 3 шт.
- Коллекторный мотор 3-6 В с выводами – 1 шт.
- Шаговый мотор 5 В (диапазон вращения 360°) – 1 шт.
- Сервопривод 3-6 В (диапазон вращения 180°) – 1 шт.
- Реле с цифровым управлением – 1 шт.
- Индикатор 1-разрядный 7-сегментный – 1 шт.
- LCD экран 2 строчный с выводами для подключения – 1 шт.
- Модуль часов – 1 шт.
- Инфракрасный приемник – 1шт.
- Инфракрасный пульт дистанционного управления с батарейкой – 1 шт.
- Клеммная колодка (х3) – 1 шт.
- Датчик температуры и влажности – 1 шт.
- Сдвиговый регистр выходной – 1 шт.
- Датчик температуры герметичный – 1 шт.
- Датчик движения – 1 шт.
- Ультразвуковой дальномер – 1 шт.
- Датчик звука – 1 шт.
- Датчик определения наличия и уровня жидкости – 1 шт.
- Светодиодная матрица 8х8 - 1 шт.
- Отвертка – 1 шт.
- Руководство пользователя – 1шт.
- Паспорт - 1 шт.
- Коробка упаковочная – 1 шт.
