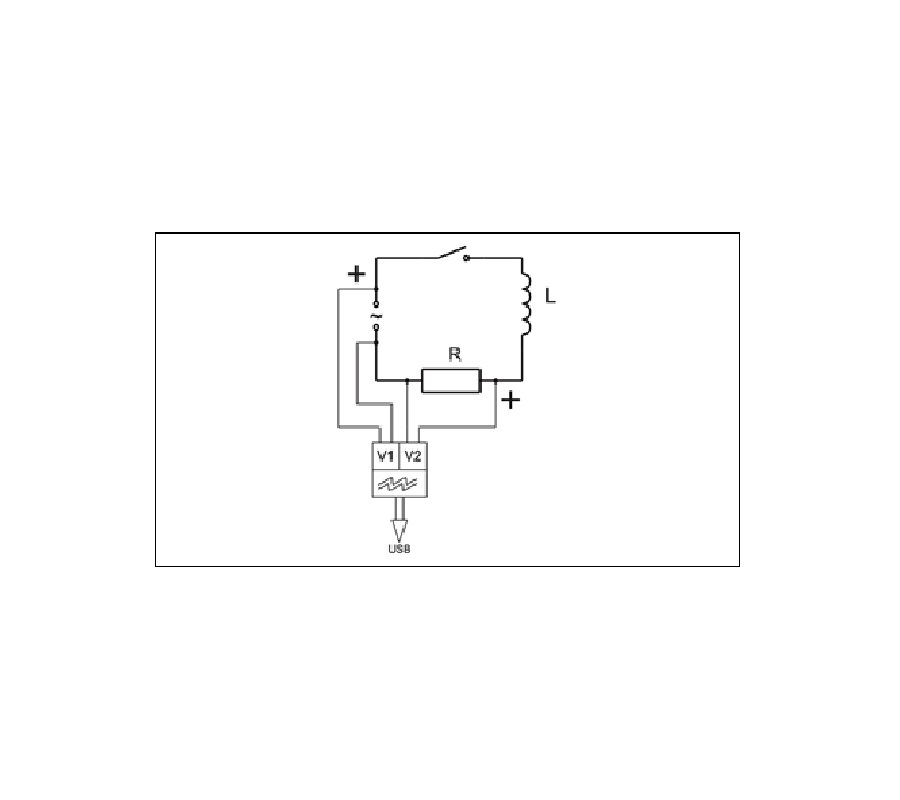

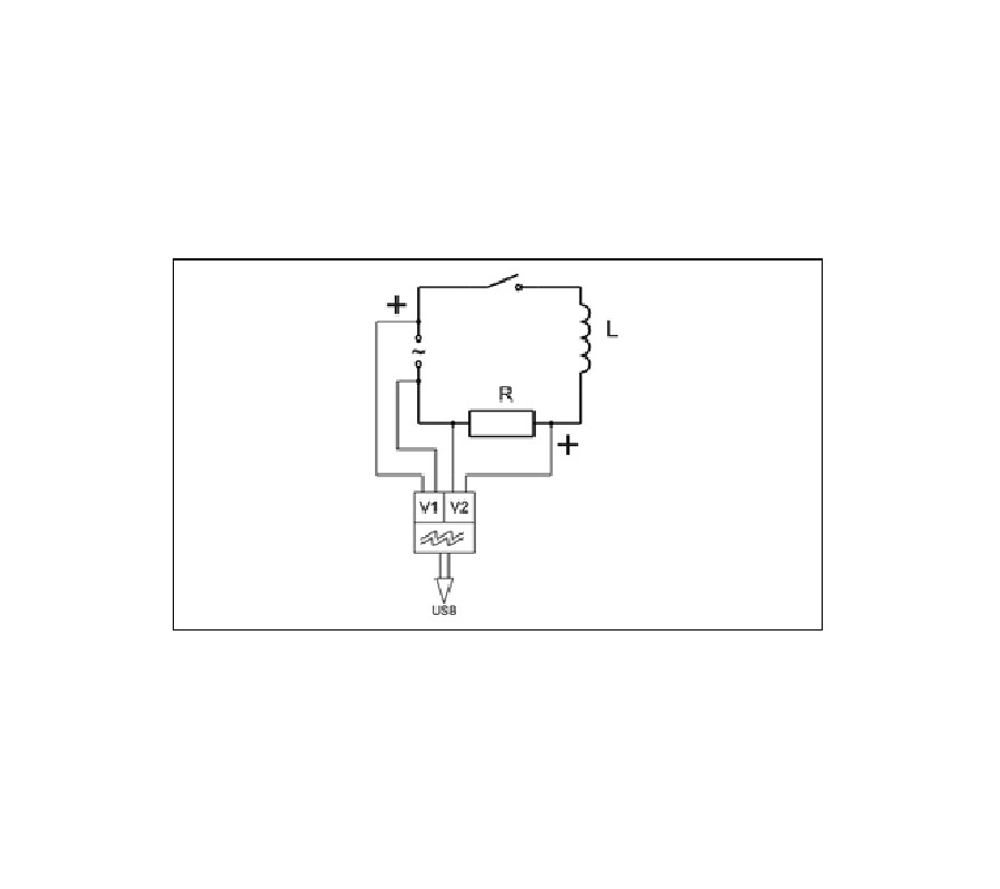

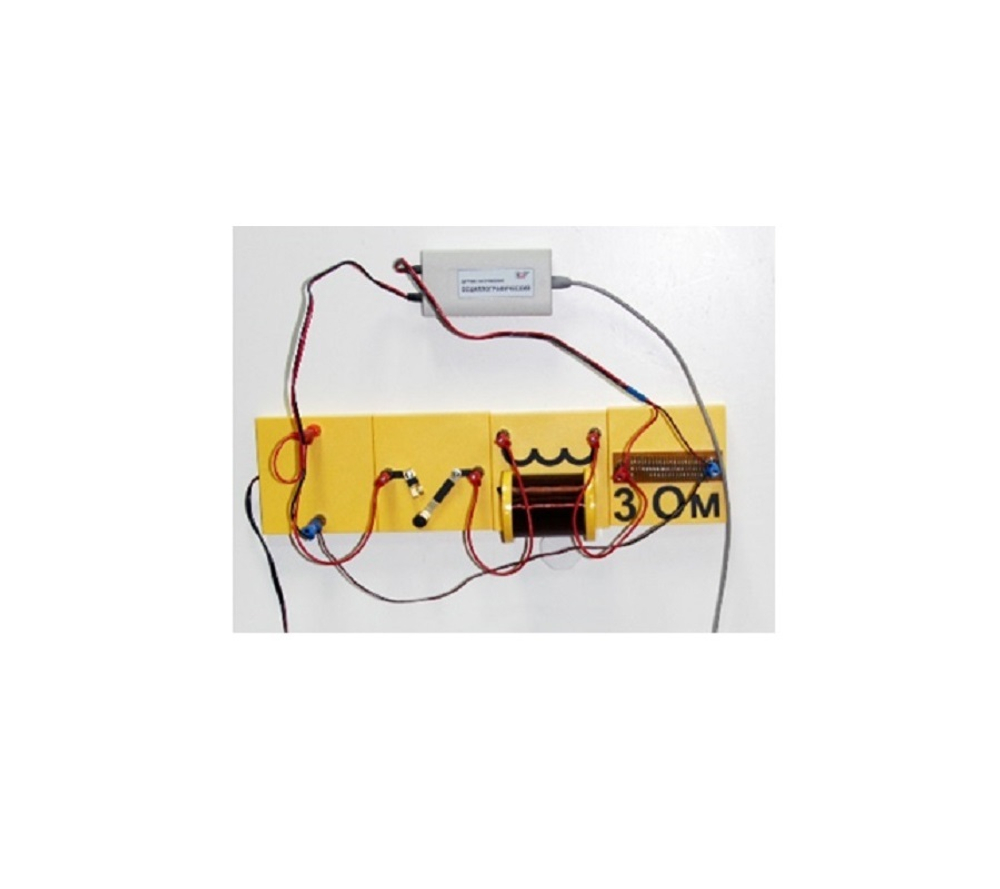

На картинках представлены принципиальная схема для изучения индуктивного сопротивления катушки, размещение элементов набора на магнитной доске и экран работы с данными, получаемыми от осциллографического датчика напряжения, включающий осциллограмму напряжения на катушке индуктивности и резисторе, таблицу амплитуд колебаний и график зависимости индуктивного сопротивления от частоты с аппроксимирующей экспериментальные данные линейной зависимостью.
