Лабораторная установка "Исследование дифракции Фраунгофера на дифракционной решетке" Нау-Ра

Лабораторная установка предназначена для:

• Изучение дифракции на одномерной периодической структуре;
• Определение длины волны монохроматического света с помощью дифракционной решетки.

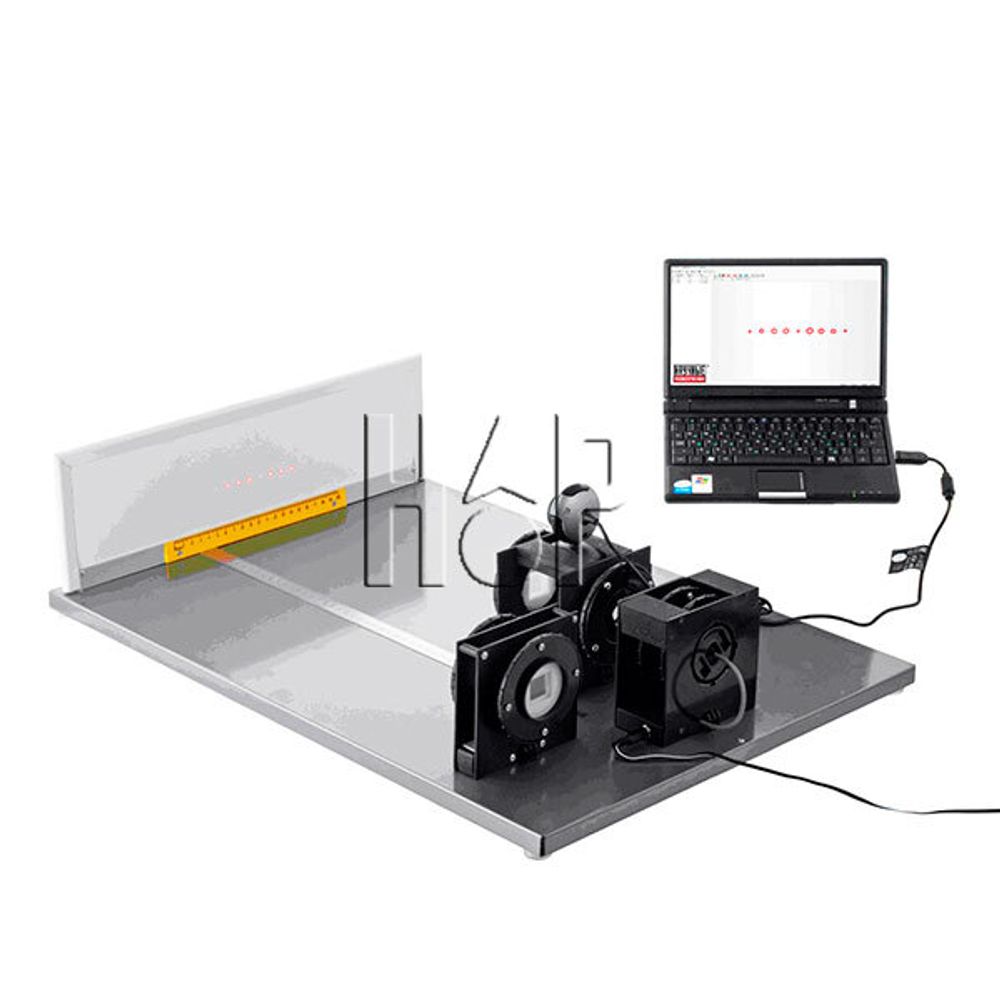

Стойка источника света и стойка для установки дифракционной решетки жестко закреплены на основании установки. На поверхности основания имеется линейка для измерения расстояния от экрана до дифракционной решетки, используемой в опыте. На той же поверхности смонтирована дополнительная стойка для хранения двух дифракционных решеток, не используемых в данный момент. Поляризатор установлен перед дифракционной решеткой и используется для уменьшения интенсивности падающего на экран излучения при фотографировании его с помощью видеорегистратора. Масштаб съемки определяется с помощью линейки, смонтированной в нижней части экрана.

Выполнение работы включает получение на экране и фотографирование дифракционной картины с целью определения длины волны источника когерентного излучения. При обработке фотографий используется программный измеритель расстояний, позволяющий фиксировать в таблице измеренные расстояния между дифракционными максимумами. Измерения проводятся для трех дифракционных решеток, полученные при этом значения длины волны усредняются.
