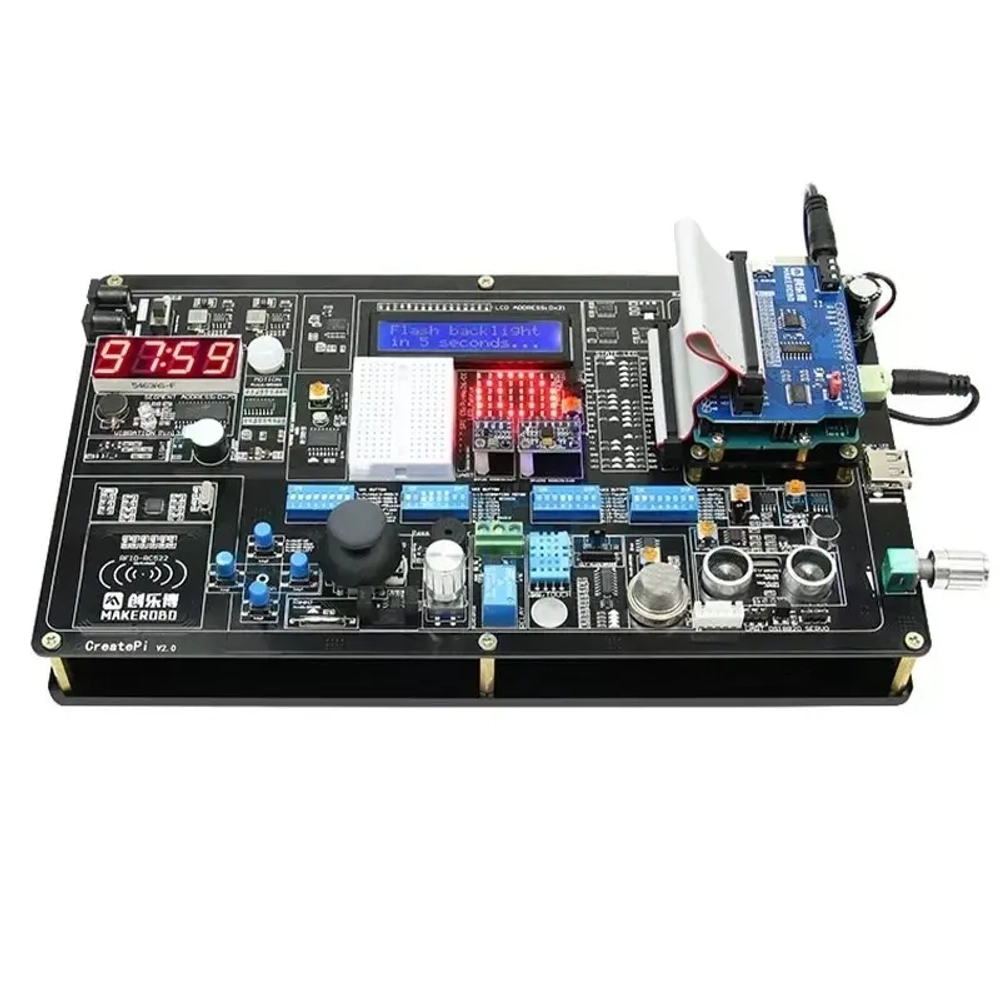

Характеристики CreateBlock |
Базовый контроллер |
плата Arduino UNO (оригинал) |
Программирование |
С++ |
Модули |

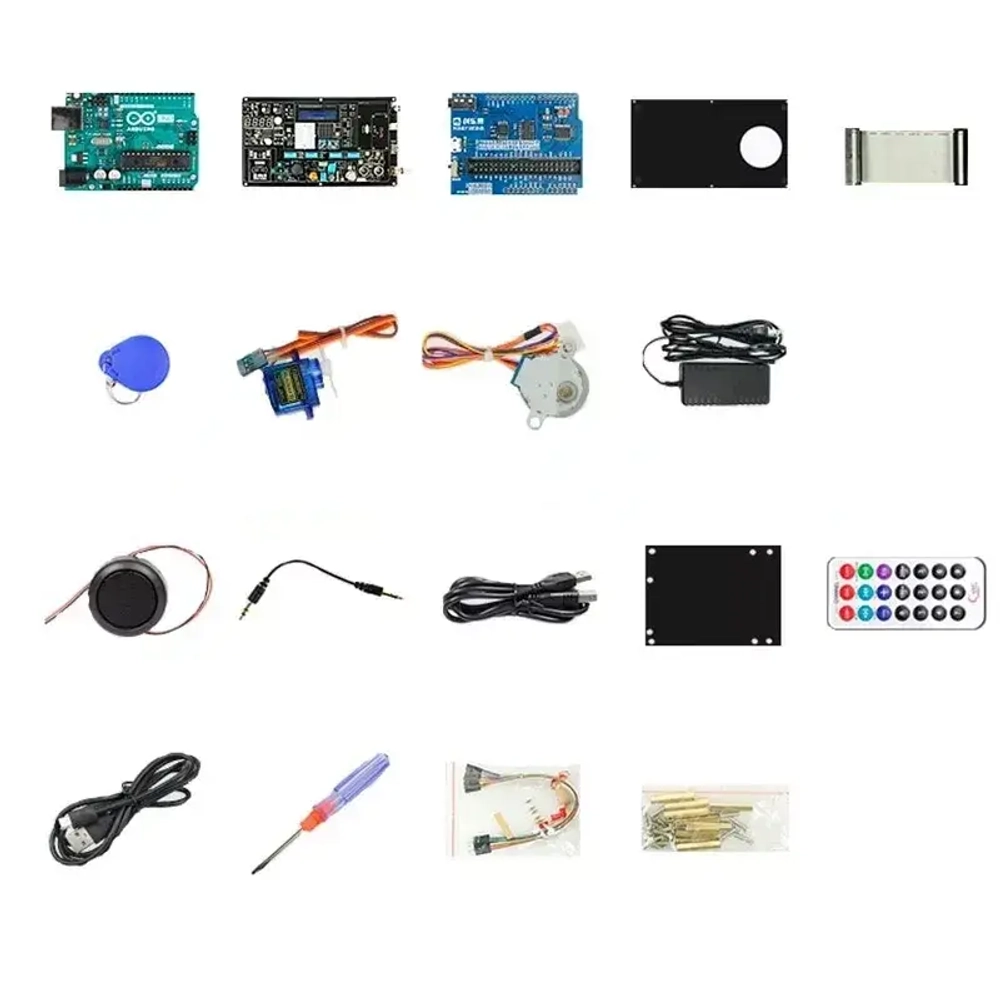

1. светодиодный модуль LED 2. активный зуммер 3. 4 кнопки 4. ретранслятор 5.мини-вибрационный двигатель 6. датчик звука 7.модуль датчика интенсивности и яркости света 8. датчик температуры и влажности DHT11 9. датчик движения PIR 10. ультразвуковой дальномер 11. RFID считыватель 12. жк дисплей LCD 13.модуль сервопривода 14. шаговый двигатель 15. матричный дисплей 16. дисплей часов (4-битный) 17. сенсорный датчик 18. датчик наклона 19. датчик RGB-LED 20. ИК модуль дистанционного управления 21. воспроизведение музыки с пассивным зуммером 22. датчик пламени 23. датчик дыма 24. ИК датчик обхода препятствий 25. фотоэлектрический датчик 26.датчик Холла 27. модуль дистанционного управления PS2 28.цифровой модуль угла поворота 29. датчик Геркона 30. фоточувствительный датчик 31. потенциометр 32. датчик тепла 33. датчик температуры DS18b20 34. датчик атмосферного давления BMP180 35. датчик магниточувствительный MPU6050 36. модуль часов реального времени DS1302 37. модуль воспроизведения музыки в формате MP3 38. светодиодный макет |
Характеристики контроллера UNO R3 |
Микроконтроллер |
ATmega328 |
Рабочее напряжение |
5 В |
Входное напряжение (рекомендуемое) |
7-12 В |
Входное напряжение (предельное) |
6-20 В |
Цифровые входы/выходы |
14 (6 из которых могут использоваться как выходы ШИМ) |
Аналоговые входы |
6 |
Постоянный ток через вход/выход |
40 мА |
Постоянный ток для вывода 3.3 В |
50 мА |
Флеш-память |
32 Кб (ATmega328) из которых 0.5 Кб используются для загрузчика |
ОЗУ |
2 Кб (ATmega328) |
EEPROM |
1 Кб (ATmega328) |
Тактовая частота |
16 МГц |
Характеристики датчика DHT11 |
Напряжение питания |
3.5 - 5.5 В |
Ток питания |
в режиме измерения 0.3 mA, в режиме ожидания 60 μA |
Определение влажности |
20 – 80%, с точностью 5% |
Определение температуры |
0–50°С, с точностью 2% |
Частота опроса |
не более 1 Гц (не более одного раза в 1 сек) |
Габариты |
15.5 × 12.5 мм |
Контакты |
1 - VCC - (питание 3–5 В), 2 - DATA - (вывод данных), 3 - не используется, 4 - GND - (земля) |
Характеристики датчика DS18B20 |
Диапазон |
- 55 - 125 °C |
Точность |
0.5°C |
Разрешение |
9 - 12 бит (0.48 - 0.06°C) |
Питание |
3 - 5.5 В |
Период выдачи результата |
750 мс при точности 12 бит, 94 мс при точности 9 бит |
Интерфейс связи |
1-Wire (OneWire) |
Корпус |
TO-92, SOIC-8 или герметичное исполнение |
Применение |
высокоточный цифровой датчик температуры |
Характеристики датчика BMP180 |
Напряжение питания |
3.3 В – 5 В |
Рабочий ток |
0.5 мA |
Диапазон измеряемого давления |
300 гПа – 1100 гПа |
Интерфейс |
I2C |
Время срабатывания |
4.5 мс |
Точность измерения давления |
0.1 гектопаскаль |
Точность измерения температуры |
0.1°С |
Габариты |
15 х 14 мм |
Применение |
сенсорный датчик, позволяющий измерить атмосферное давления и температуру окружающей среды |
Характеристики сервопривода SG90 |
Напряжение питания |
3.5 - 6 В |
Скорость без нагрузки |
0.12 с/60° (4.8 В), 0.10 с/60° (6 В) |
Вращающий момент при заторможенном роторе |
1.5 кг/см (4.8 В) 1.7 кг/см (6 В) |
Рабочая "мертвая зона" |
5 мкс |
Рабочая температура |
- 30 ∼ + 60°С |
Вес |
9 г |
Характеристики датчика DS1302 |
Напряжение питания |
2 В – 5.5 В |
Потребляемый ток |
менее 300 нА |
Энергопотребление |
до 1 МВт |
Рабочая частота |
32.768 КГц |
Температурный режим |
- 40°C - 85°C |
Габариты |
44 х 23 х 11 мм |
Применение |
модуль часов реального времени с возможностью бесперебойного питания от литиевой батарейки |
Общие характеристики |
Выходной ток |
12 В, 5 А |
Выход |
USB, динамик |
Габариты коробки |
30 х 16 х 3.2 см |
Вес |
∼ 1 кг |
