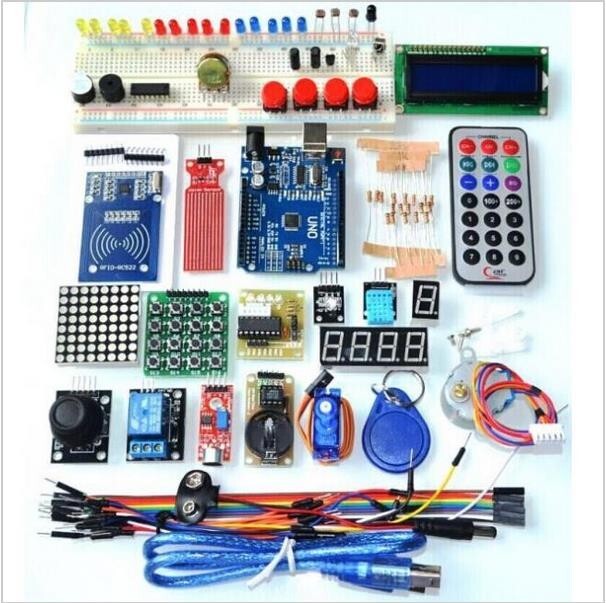

| Базовый контроллер |
плата UNO R3 (Arduino-совместимый контроллер) |
| Программирование |
визуальная событийно-ориентированная среда программирования на Scratch, среда разработки Arduino IDE |
| Наличие обучающего материала |
есть (на русском языке) |
| Характеристики контроллера UNO R3 |
| Микроконтроллер |
ATmega328 |
| Рабочее напряжение |
5 В |
| Входное напряжение (рекомендуемое) |
7-12 В |
| Входное напряжение (предельное) |
6-20 В |
| Цифровые входы/выходы |
14 (6 из которых могут использоваться как выходы ШИМ) |
| Аналоговые входы |
6 |
| Постоянный ток через вход/выход |
40 мА |
| Постоянный ток для вывода 3.3 В |
50 мА |
| Флеш-память |
32 Кб (ATmega328) из которых 0.5 Кб используются для загрузчика |
| ОЗУ |
2 Кб (ATmega328) |
| EEPROM |
1 Кб (ATmega328) |
| Тактовая частота |
16 МГц |
| Характеристики сервопривода SG90 |
| Напряжение питания |
3.5 - 6 В |
| Скорость без нагрузки |
0.12 с/60° (4.8 В),
0.10 с/60° (6 В) |
| Вращающий момент при заторможенном роторе |
1.5 кг/см (4.8 В)
1.7 кг/см (6 В) |
| Рабочая "мертвая зона" |
5 мкс |
| Рабочая температура |
- 30 ∼ + 60°С |
| Вес |
9 г |
| Характеристики датчика движения HC-SR501 |
| Напряжение питания |
4.8 - 20 В |
| Статический ток |
50 мА |
| Уровень выходного сигнала |
3.3 В / низкий 0 В |
| Время задержки |
0.5 — 200с (регулируемая) |
| Время блокировки |
2.5 с |
| Угол работы |
< 100 |
| Определение объектов |
23 мм |
| Рабочая температура |
- 15 ∼ + 70°С |
| Габариты |
33 x 25 x 24 мм |
| Характеристики LED матрицы 8х8 |
| Тип матрицы |
LED |
| Количество светодиодов |
64 шт |
| Размерность матрицы |
8 х 8 |
| Контакты модуля |
VCC, GND, CE, MOSI, SCLK |
| Область применения |
графический индикатор |
| Интерфейс |
SPI |
| Рабочее напряжение |
DC 5 В |
| Потребляемый ток |
до 35 мА |
| Рабочая температура |
- 20°С - 60°С |
| Температура хранения |
- 30°С - 70°С |
| Относительная влажность |
10 % ~ 95 % |
| Размер модуля |
64 х 63 мм |
| Вес |
∼ 20 грамм |
| Характеристики LCD-дисплея 1602 |
| Входное напряжение |
DC 5 В |
| Размер дисплея |
2.6 дюйма |
| Тип дисплея |
2 строки по 16 символов |
| Цвет подсветки |
синий |
| Цвет символов |
белый |
| Габариты |
80 x 35 x 11 мм |
| Контакты |
VSS - «-» питание модуля,
VDD - «+» питание модуля,
VO - вывод управления контрастом,
RS - выбор регистра,
RW - выбор режима записи или чтения (при подключении к земле, устанавливается режим записи),
E - строб по спаду,
DB0-DB3 - биты интерфейса,
DB4-DB7 - биты интерфейса,
A - «+» питание подсветки,
K - «-» питание подсветки |
| Характеристики датчика влажности почвы FC-28 |
| Зонд |
| Размер |
90 х 58 х 8 мм |
| Вес |
7 г |
| Контроллер |
| Входное напряжение |
3.3 - 5 В |
| Выходное напряжение |
0 - 4.2 В |
| Входной ток |
50 мА |
| Длина кабеля |
200 мм |
| Размер |
30 х 15 мм |
| Вес |
11 г |
| Характеристики LCD дисплея 5110 |
| Тип дисплея |
LCD STN |
| Разрешение |
84х48 точек |
| Размер экрана |
1.6" |
| Тип подсветки |
LED |
| Цвет подсветки |
красная |
| Контроллер |
PCD8544 |
| Тип выводимой информации |
символьный (латиница) и графическая информация |
| Управление температурным режимом |
есть |
| Режимы работы |
нормальный, инверсия изображения, пустой экран и “все точки включены” |
| Поддержка платформ |
Arduino |
| Контакты модуля |
VCC - питание 3.3 В
GND - общий провод
SCE включение, активный низкий уровень
Reset - сброс, активный низкий уровень
D/C - данные/команда: 0 – данные, 1 – команда
SDIN - вход интерфейса SCLC - тактовый сигнал
LED - подсветка (для модулей на красной плате соединить с общим GND) |
| Интерфейс |
SPI |
| Напряжение питания |
2.7 - 3.3 В |
| Ток |
с отключенной подсветкой 5 мА
с включенной подсветкой 20 мА |
| Тактовая частота |
до 4 МГц |
| Рабочая температура |
0°С - 50°С |
| Температура хранения |
- 10°С - 70°С |
| Относительная влажность |
10 % ~ 95 % |
| Габариты |
45 x 45 х 6 мм |
| Вес |
∼ 80 грамм |
| Номинальное напряжение |
2 - 5.5 В |
| Потребляемый ток |
менее 300 нА |
| Энергопотребление |
до 1 МВт |
| Рабочая частота |
32.768 КГц |
| ОЗУ |
31 байт |
| Температурный режим |
от - 40°C до 85°C |
| Габариты |
44 × 23 × 11 мм |
| Вес |
7 г |
| Характеристики RFID-модуля RC52 |
| Напряжение питания |
3.3 В |
| Потребляемый ток |
13 - 26 мА |
| Рабочая частота |
13.56 КГц |
| Дальность считывания |
0 - 60 мм |
| Интерфейс |
SPI |
| Скорость передачи |
максимальная 10 МБит/с |
| Габариты |
40 × 60 мм |
| Контакты |
SDA – выбор ведомого,
SCK –сигнал синхронизации,
MOSI – передача от master к slave,
MISO – передача от slave к master,
RST – вывод для сброса,
IRQ – вывод прерывания,
GND – земля,
Vcc –питание 3.3 В |
| Характеристики датчика DHT11 |
| Напряжение питания |
3.5 - 5.5 В |
| Ток питания |
в режиме измерения 0.3 mA,
в режиме ожидания 60 μA |
| Определение влажности |
20 – 80%, с точностью 5% |
| Определение температуры |
0–50°С, с точностью 2% |
| Частота опроса |
не более 1 Гц (не более одного раза в 1 сек) |
| Габариты |
15.5 × 12.5 мм |
| Контакты |
1 - VCC - (питание 3–5 В),
2 - DATA - (вывод данных),
3 - не используется,
4 - GND - (земля) |
| Характеристики дальномера HC SR04 |
| Напряжение питания |
5 В |
| Рабочий ток |
15 мА |
| Ток в режиме ожидания |
< 2 мА |
| Угол обзора |
15° |
| Сенсорное разрешение |
0.3 см |
| Угол измерения |
30° |
| Ширина импульса |
10-6с |
| Контакты |
контакт питания положительного типа – +5В,
Trig (Т) – выход сигнала входа,
Echo (R) – вывод сигнала выхода,
GND – вывод «Земля» |
| Характеристики датчика дыма MQ-2 |
| Напряжение питания датчика |
3.5 - 5 В |
| Напряжение питания нагревателя |
5 В |
| Потребляемый ток |
150 мА |
| Габариты |
25.4 × 25.4 мм |
| Диапазон измерений |
пропан: 200–5000 ppm,
бутан: 300–5000 ppm,
метан: 500–20000 ppm,
водород: 300–5000 ppm |
| Контакты |
1ая группа: сигнальный (S) — выходной сигнал сенсора. Подключите к аналоговому входу микроконтроллера,
питание (V) — питание датчика. Соедините с рабочим напряжением микроконтроллера.
земля (G) — соедините с пином GND микроконтроллера
2я группа: сигнальный (E) — управление питанием нагревателя. Подключите к цифровому пину микроконтроллера,
питание (H) — питание нагревателя. Соедините с пином 5 В,
земля (G) — соедините с пином GND микроконтроллера |
| Общие характеристики |
| Габариты коробки |
230 х 170 х 120 мм |
| Вес |
1370 г |
