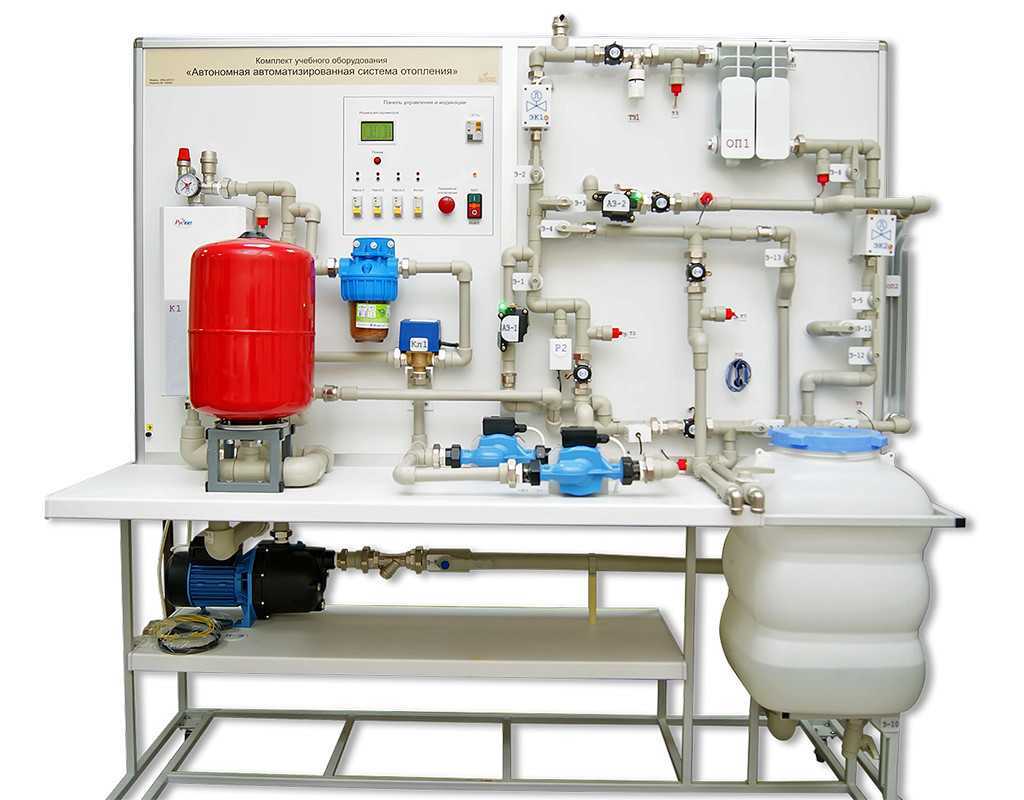

Комплект учебного оборудования «Автономная автоматизированная система отопления» ✅

Комплект используется для проведения лабораторных работ по курсам «Теплоснабжение», «Отопление и отопительные системы», «Теплотехнические измерения» и «Автоматизация
систем отопления».

Комплект предназначен для изучения устройства и принципа действия автономной системы отопления, экспериментального исследования процессов в системе отопления и
определения характеристик отопительных приборов.

Состав

Основанием является лабораторный стол с внешней панелью, изготовленной из сварного металлического профиля с металлопорошковым покрытием, включающий в себя столешницу из сотового пластика ПВХ, а также внешние панели из двухкомпозитного материала с нанесенной не нее цветной УФ-печатью.

• электрический котел;
• насос циркуляционный - 2 шт. (три скорости подачи воды);
• центробежный насос;
• датчик температуры - 6 шт.;
• датчик температуры аналоговый;
• датчик давления - 4 шт.;
• расширительный бак;
• группа безопасности;
• трубопровод выполненный из полипропилена;
• фильтр тонкой очистки;
• фильтр грубой очистки;
• запорная арматура, автоматически регулируемая задвижка, управляющая на шаровым полипропиленовым краном напряжение питания 12 Вольт;
• панель управления питанием стенда, состоящая из: УЗО, сигнальной лампы, четырех автоматов включения и контрольной лампы;
• программное обеспечение, с виртуальными приборами;
• универсальная микропроцессорная система управления;
• электроклапан - 2 шт.;
• кран с терморегулятором;
• измеритель расхода теплоносителя;
• беспроводной модуль, имеющий FSK-модуляция, 2-сторонний полудуплексный обмен данными, усиленная защита от помех;
• бак накопительный пластиковый.

Комплект поставки

1. Комплект учебного оборудования «Автономная автоматизированная система отопления» в сборе
2. Паспорт
3. Гарантийный талон
4. Методические указания по выполнению лабораторных работ
5. Мультимедийная методика
6. Ноутбук
7. Программное обеспечение ELab
