Комплект учебного лабораторного оборудования «Релейная защита и автоматика в электроэнергетических системах» ✅

Комплект учебного лабораторного оборудования «Релейная защита и автоматика в электроэнергетических системах» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

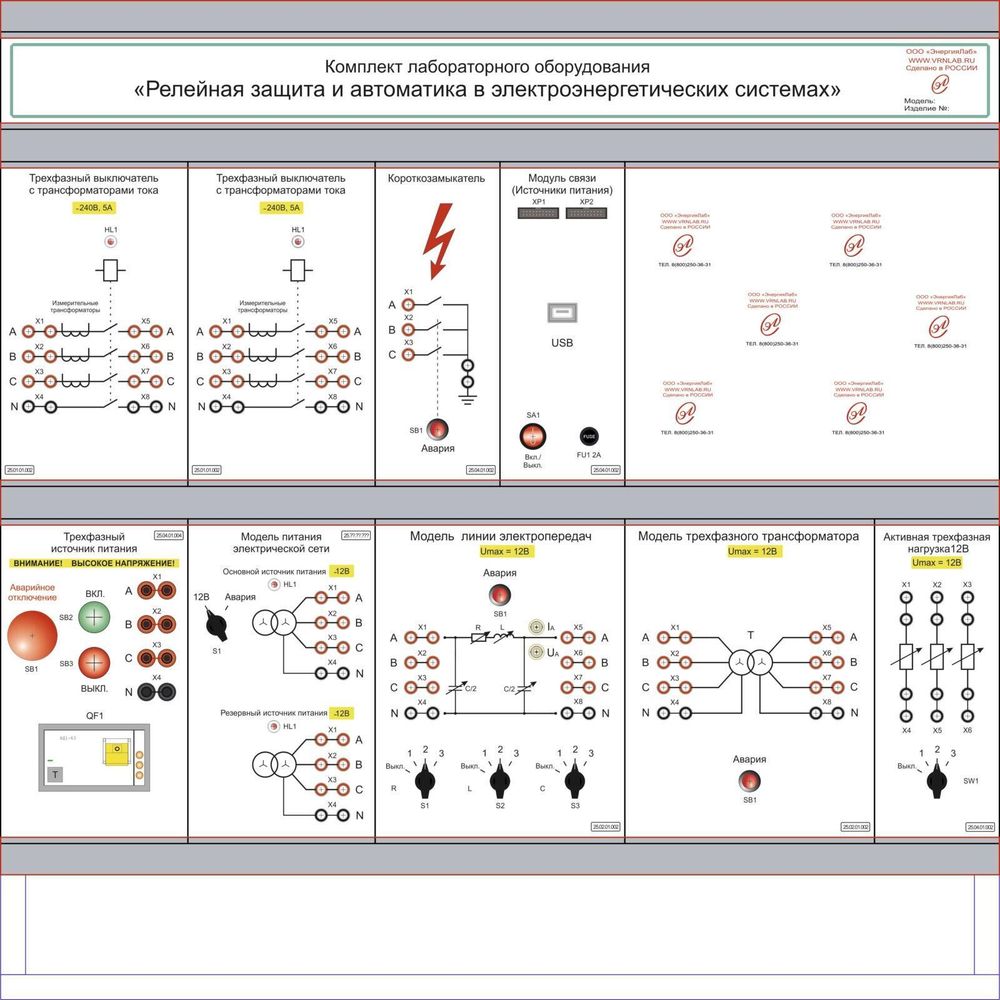

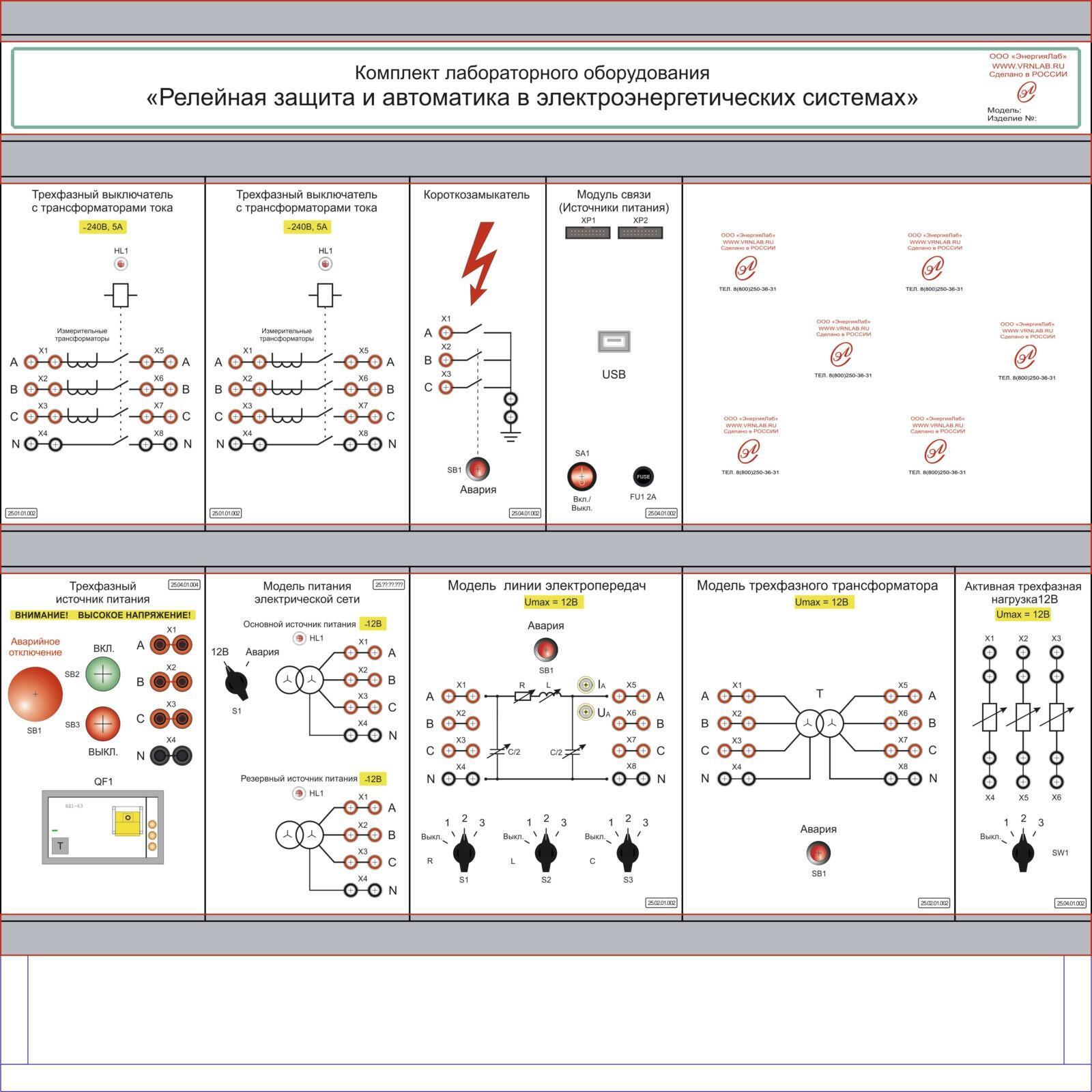

Комплект учебного лабораторного оборудования «Релейная защита и автоматика в электроэнергетических системах» выполнен в стендовом исполнении: тематический моноблок «Релейная защита и автоматика в электроэнергетических системах» расположен на собственном лабораторном столе.

Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.
Комплект оснащен выкатной тумбочкой.

Рабочее напряжение лабораторного оборудования не превосходит 12В.
Наличие ноутбука и программного обеспечения позволяет проводить моделирование работ основных видов релейных защит, а также автоматических устройств, применяемых в электроэнергетических системах.

Комплект поставки

1. Ноутбук.
Ноутбук предназначен для управления модулями стенда, отображения результатов измерений приборами и осциллографом.

2. Лабораторный стол.
Лабораторный стол предназначен для установки тематического моноблока, ноутбука и другого необходимого оборудования.

3. Набор аксессуаров и документов.

4. Мультимедийная методика (видео на компакт диске).

5. Комплект модулей:

Модуль «Модуль связи (Источники питания)» - 1 шт
Назначение Модуль «Модуль связи (источник питания)» предназначен для дистанционного управления совместимыми модулями и низковольтного питания модулей, не предназначенных для автономной работы.

Модуль «Трехфазный выключатель с трансформаторами тока» - 2 шт
Назначение Выключатель предназначен для подключения/отключения потребителей от источников электроэнергии.

Модуль «Короткозамыкатель» - 1 шт
Назначение Модуль Короткозамыкатель представляет собой устройство для моделирования режима КЗ с кнопочным управлением.

Модуль «Трехфазный источник питания» - 1 шт
Модуль «Трехфазный источник питания» предназначен для ввода трехфазного напряжения 380 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.

Модуль «Модель питания электрической сети» - 1 шт
Модель питания электрической сети предназначена для формирования трехфазной системы рабочего напряжения амплитудой 12 В, частотой 50 Гц.

Модуль «Модель линии электропередач» - 1 шт
Назначение Модель линии электропередач представляет собой модель реальной линии электропередач.

Модуль «Модель трехфазного трансформатора» - 1 шт
Назначение Модуль предназначен для исследования трехфазных трансформаторов.

Модуль «Активная трехфазная нагрузка 12В» - 1 шт
Сменный модуль «Активная трехфазная нагрузка 12В» предназначена для реализации трехфазной активной нагрузки.
