Name: ГНОМ стандарт
SKU: С-3-120-1-01

/ / / / /

Описание

Характеристики

При покупке согласуйте с менеджером комплектацию, цену и важные для Вас характеристики оборудования.
Информация о товаре носит справочный характер и не является техническим заданием и публичной офертой, определяемой статьей 437 ГК РФ.

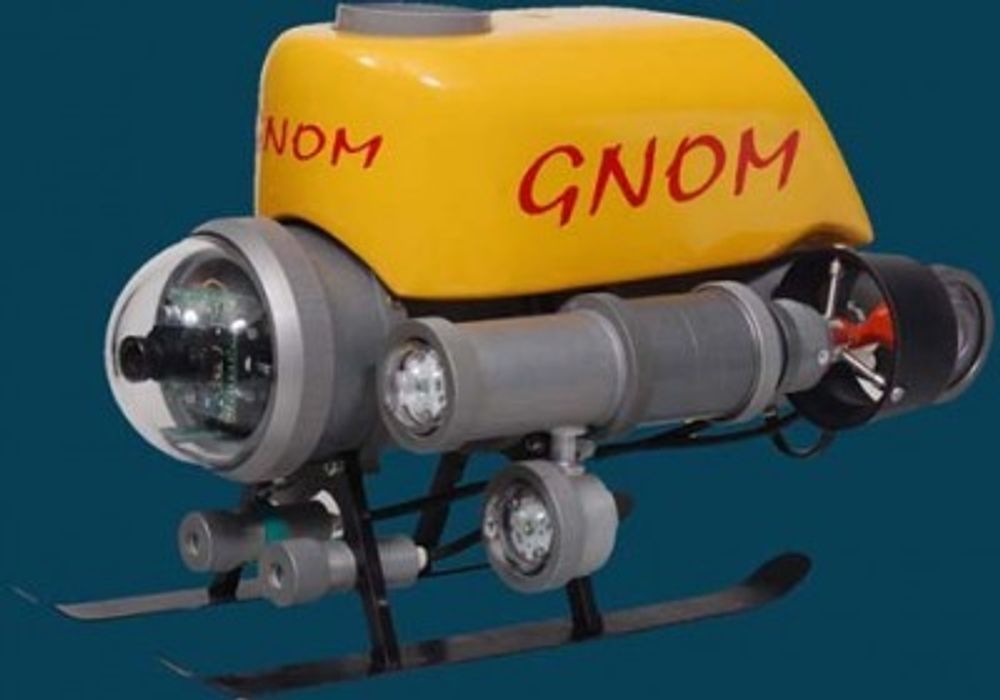

Базовая модель серии "ГНОМ". Аппарат имеет ряд модификаций и наиболее приспособлен для проведения подводно-осмотровых работ в труднодоступных местах.

Показать описание полностьюСкрыть описание

ГНОМ Стандарт (C-4-150-1-01)

ПОДВОДНЫЙ МОДУЛЬ
Максимальная рабочая глубина	до 150 м
Размеры (ДxШxВ)	350 мм x 200 мм x 200 мм
Вес системы на воздухе / Общий вес	3 кг / 12 кг
Двигатели	3 двигателя постоянного тока Горизонтальные: 2x двигателя, 24 В 16 Вт Вертикальные: 1x двигатель, 24 В 16 Вт
Крейсерская скорость (вперед)	до 2-х узлов
Тяга горизонтальная	2 кгс
Тяга вертикальная	1 кгс
Грузоподъемность	0.3 кг
Защита подводного модуля	полозья 2 шт.
КАБЕЛЬ
Максимальная длина кабеля	250 м
Диаметр кабеля	4 мм
Усилие на разрыв	80 кг
Вес на воздухе	3 кг/100 м
Вес в пресной воде	нейтральная плавучесть
Тип	ультра-тонкий гибкий коаксиальный кабель с кевларовой защитой
Максимальная рабочая нагрузка	30 кг
КАМЕРА
Модель	Sony Super HAD 2 CCD
Разрешение	600 ТВЛ
Матрица	1/3" Interline Transfer CCD
Чувствительность	0.1 Лк (0.01 - ч/б режим)
Объектив	3.6 мм/F2.0
Управление диафрагмой	авто
Фокусировка	авто
Угол обзора	66º
Наклон камеры	+/- 50º
СИСТЕМА ОСВЕЩЕНИЯ
Источник света	ультра-яркие светодиоды белого света
Кол-во светильников	2x
Кол-во светодиодов	4x
Мощность	1 Вт каждый
Световой поток	4x 100 люмен
Угол расхождения света	105º каждый
Цветовая температура	5600-6000º Кельвин
Управление	переменная интенсивность
НАВИГАЦИОННАЯ СИСТЕМА
Датчики	компас и датчик глубины
Телетекст	да
Режим автокурса	да
Режим автоглубины	да
Рысканье по курсе	+/-3º
Точность компаса	0.5º
Точность датчика глубины	1% F.S.
БЕРЕГОВАЯ СТАНЦИЯ
Источник питания	100-240 В @ 200 Вт, 60-50 Гц
Рекомендуемое входное напряжение	220 В
Выходное напряжение	180 В
Максимальная мощность	200 Вт
Дисплей	нет
Панель управления	да
OSD	да
Управление	джойстик
Видеорегистратор	опционально
Защита	система упакована в высококачественные водонепроницаемые кейсы

ГНОМ Стандарт (C-4-150-1-02)

ПОДВОДНЫЙ МОДУЛЬ
Вес системы на воздухе / Общий вес	3 кг / 12 кг
Двигатели	3 двигателя постоянного тока Горизонтальные: 2x двигателя, 24 В 16 Вт Вертикальные: 1x двигатель, 24 В 16 Вт
Тяга вертикальная	1 кгс
Защита подводного модуля	полипропиленовая рама
СИСТЕМА ОСВЕЩЕНИЯ
Кол-во светодиодов	4x
Световой поток	4x 100 люмен
Максимальная мощность	200 Вт
БЕРЕГОВАЯ СТАНЦИЯ
Дисплей	15" ЖК

Состав системы (базовый комплект)

Подводный аппарат "ГНОМ стандарт" (рабочая глубина 150 м)
3 движителя (1 вертикальный, 2 горизонтальных)
Цветная видеокамера
Осветители
Кабель-связка, 70 м (до 250 м)
Датчик глубины (функция удержания глубины, данные отображаются на мониторе)
Цифровой компас (функция удержания курса, данные отображаются на мониторе)
Надводный блок управления/питания
Джойстик
Соединительные кабели
Ремкомплект
Инструкция по эксплуатации

Гарантия на комплект оборудования - 1 год, за исключением кабеля-связки и гребных винтов. Срок изготовления от 2 до 6 недель.

Применяется в отраслях:

Гидроэлектростанции и плотины,
Инспекция судов,
Поисково-спасательные работы,
Рыбное хозяйство,
Атомные электростанции,
Нефтедобывающая отрасль.

Дополнительное оборудование

Сервопровод наклона видеокамеры

Привод наклона ±50°

Дополнительные осветители

Осветители с приводом наклона синхронно с камерой

Лазерные указатели

Две лазерные указки установленные параллельно на фиксированном расстоянии. Применяются для оценки размера подводных объектов.

Дополнительная видеокамера со встроенными осветителями

Дополнительная видеокамера со светодиодной подсветкой.Устанавливается на место заднего движителя или крепится на раме (при ее наличии в комплекте). Применяется для осмотра боковых стенок подводных коммуникаций, дна, подводных частей судов. Также может устанавливаться сверху плавучести в горизонтальном состоянии для осмотра надводного пространства.

Защитная полипропиленовая рама с блоком плавучести

Рама защищает подводный модуль от повреждений, снижает вероятность зацепа, повышает устойчивость аппарата по курсу, а также служит базой для установки дополнительного оборудования.
