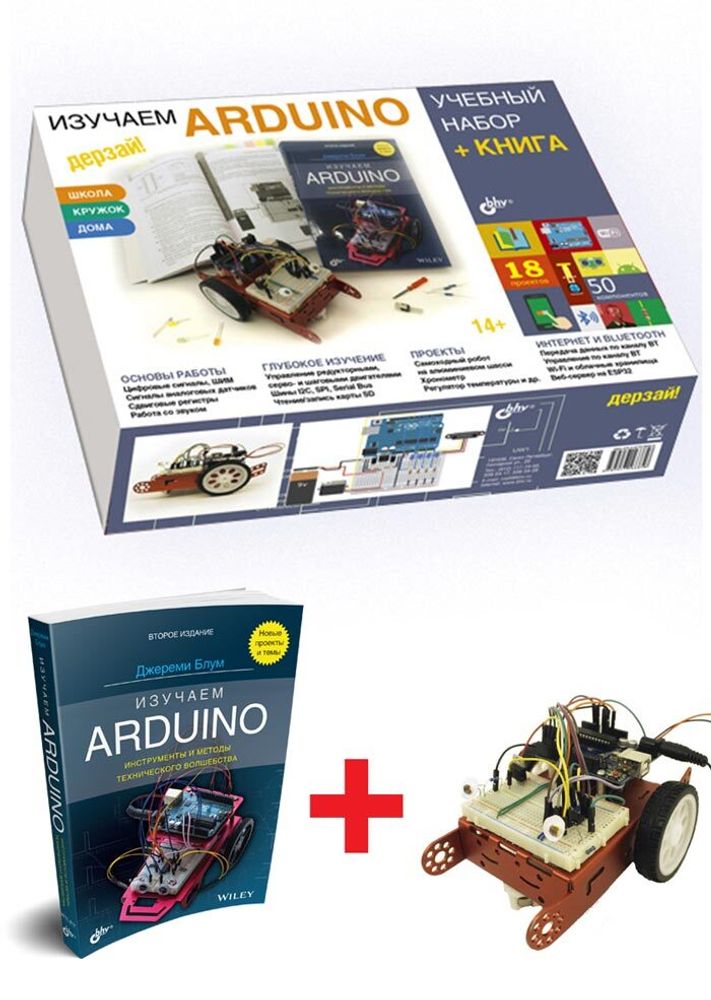

Электронный конструктор Дерзай! "Изучаем Arduino. Учебный набор (БОЛЬШОЙ)" + Книга

В набор входят:

• контроллер Arduino Uno R3 совместимый
• контроллер ESP32
• электронные компоненты
• шаговые, редукторные и серводвигатели
• модуль чтения/записи SD-карт
• алюминиевое шасси + колеса для мобильного робота
• КНИГА Дж. Блума «Изучаем Arduino: инструменты и методы технического волшебства», 2-е издание

Вы сможете выполнить:

• более 50 экспериментов из книги;
• более 30 экспериментов, представленных на сайте разработчика Arduino;
• собрать самоходного робота.

Набор будет интересен и полезен для различных категорий радиолюбителей:

✓ начинающие, смогут сделать свои первые шаги в написании программного кода для электронных устройств, начиная с подключения Arduino Uno к ПК и настройки среды разработки, до получения информации с аналоговых и цифровых датчиков (главы 1-6):

• цифровые сигналы, ШИМ;
• сигналы аналоговых датчиков;
• сдвиговые регистры;
• работа со звуком.

✓ те, кто уже получил первый положительный опыт работы с Arduino и хочет углубить свои знания, смогут сразу приступить к изучению более сложного материала: использованию различных шин управления и передачи данных, программных и аппаратных прерываний, чтения/записи данных на карту SD и др. (главы 7-13):

• управление редукторными, серво- и шаговыми двигателями;
• шины I2C, SPI, Serial Bus;
• чтение/запись карты SD.

✓ для более опытных мейкеров рассмотрены вопросы обмена данных по каналам Bluetooth, создание Web-сервера и получение информации в Интернете (главы 14-17):

• передача данных по каналу Bluetooth;
• управление по каналу Bluetooth;
• Wi-Fi и облачные хранилища;
• веб-сервер на ESP32.

Состав набора

✓ Контроллер
x1 Плата, совместимая с Arduino Uno R3
x1 Плата ЕSР32 NodeMCU

✓ Элементы коммутации
x1 Плата макетная беспаечная, 400 контактов, 8,5х5,5 см
x1 Набор проводов 65 шт. с разъемами “папа-папа”
x20 Провод 20 см с разъемами «папа-папа»
x20 Провод 20 см с разъемами «папа-мама»
x1 Кабель USB (A – B)
x1 Кабель USB (A – Micro USB)

✓ Резисторы, потенциометры
x10 Резистор 100 Ом, 1/4 Вт
x10 Резистор 220 Ом, 1/4 Вт
x10 Резистор 1 кОм, 1/4 Вт
x10 Резистор 4,7 кОм, 1/4 Вт
x10 Резистор 10 кОм, 1/4 Вт
x1 Потенциометр 10 кОм
x1 Подстроечный потенциометр (триммер) 10 кОм

✓ Конденсаторы
х2 Конденсатор электролитический, 10 мкФ, 50 В
x2 Конденсатор керамический, 0,1 мкФ

✓ Кнопки
x5 Кнопка тактовая 6х6х5 мм

✓ Светодиоды, ЖК-дисплеи
x8 Светодиод цветной 5 мм
x1 RGB-светодиод диаметром 5 мм
x1 Жидкокристаллический дисплей 1602
x1 Четырехразрядный 7-сегментный дисплей

✓ Микросхемы
x1 Линейный регулятор L4940V5
x1 Диод 1N4001
x1 Транзистор PN2222 NPN BJT
x1 Микросхема двойного H-моста TI L293D.
x1 Триггер Шмитта инвертирующий 74AHCT14
x1 Микросхема сдвигового регистра 74HC595 8Bit

✓ Датчики
x1 Датчик температуры TMP36GT9Z
x1 Фоторезистор
x1 ИК-дальномер Sharp GP2Y0A21YK0F
x1 Датчик температуры TC74A0-5.0VAT
x1 Акселерометр LIS3DH

✓ Модули
x1 Шилд Arduino Uno для чтения/записи SD-карт

✓ Звуковые устройства
x1 Динамик 8 Ом
x1 Пьезоэлектрический зуммер

✓ Двигатели
x1 Электродвигатель постоянного тока
x1 Серводвигатель TowerPro SG90 9G
x1 Шаговый двигатель 28YBJ-48 5 В
x2 Двигатель TT130 с редуктором

✓ Питание
x1 Разъем для батареи 9 В
x1 Батарея 9 В

✓ Инструменты, вспомогательные устройства
x1 Монтажная диэлектрическая площадка для Arduino
x1 Отвертка

✓ Детали мобильного робота
x1 Алюминиевое шасси мобильного робота
x2 Колесо
x1 Крепежные винты (комплект)

✓ Книга, руководство
x1 Блум Дж. Изучаем Arduino: инструменты и методы технического волшебства. 2-е изд.
– СПб.: БХВ-Петербург – 544 с.
x1 Руководство пользователя

Книга

В набор входит книга Джереми Блума «Изучаем Arduino: инструменты и методы технического волшебства. 2-е изд.», в которой описано использование популярной микроконтроллерной платформы Arduino для разработки различных электронных устройств и обучения в области электротехники, программирования и взаимодействия человека с компьютером.

Руководство пользователя

В руководстве содержатся описание экспериментов с использованием альтернативных электронных компонентов, управление платой ESP32 через интернет, а также справочная информация по работе с платой Arduino Uno и платой ESP32.
