Учебный макет предназначен для изучения элементного состава средств изменения подъемной силы крыла самолета и уяснения их типовой конструкции, а также наглядной демонстрации кинематики процессов выпуска и отклонения элементов механизации.

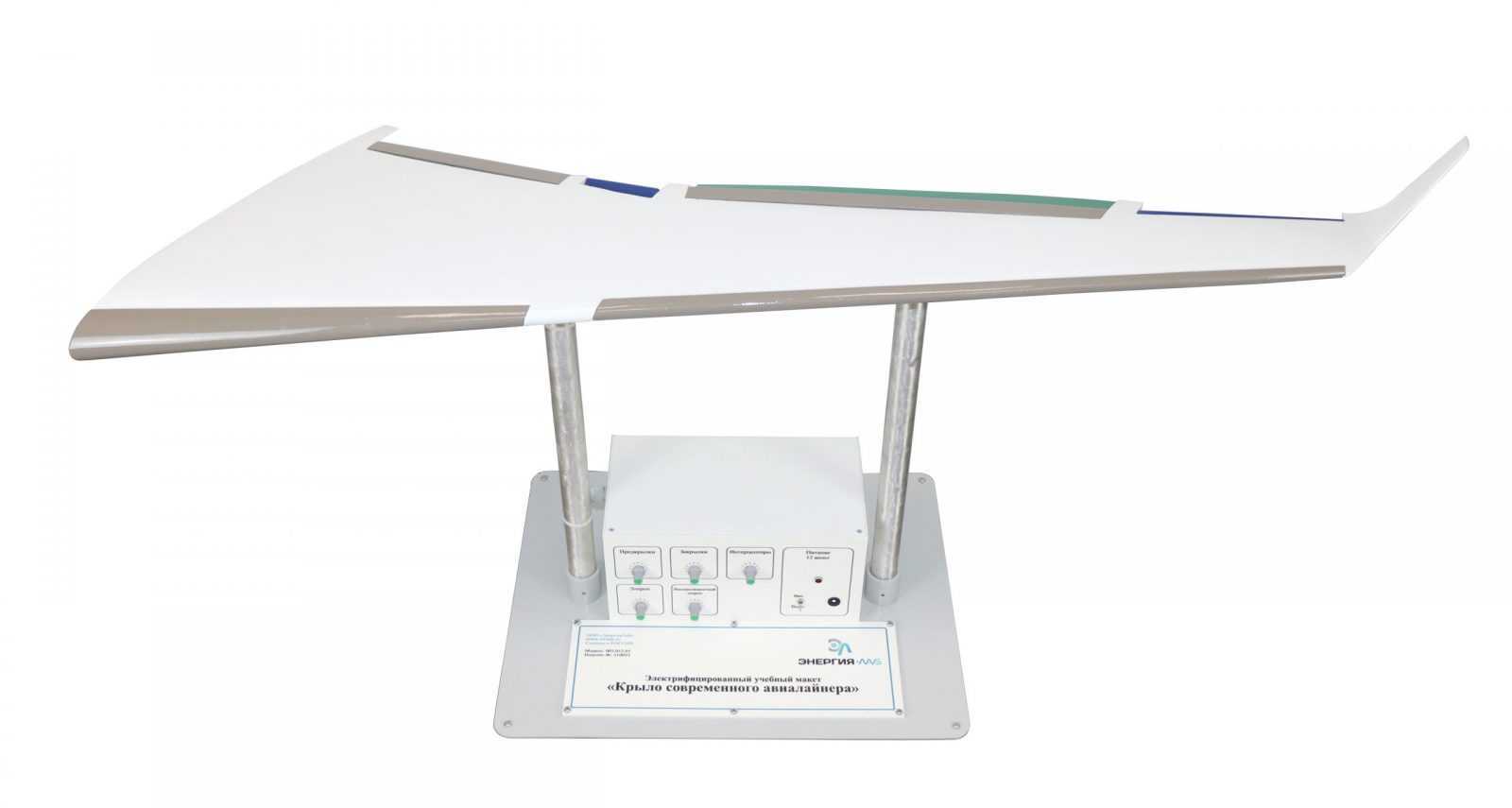

Внешний вид учебного макета представлен на фотографии. Макет собран на сварном металлическом основании, установленном на ножки. На основании закреплена масштабная копия консоли крыла самолета ИЛ-96.

Учебный макет представляет собой масштабную копию консоли крыла пассажирского самолета ИЛ - 96, с отклоняемыми элементами механизации и управления (предкрылки, закрылки, элероны, интерцепторы и т.д.), все элементы имеют цветовую дифференциацию и позволяют легко их идентифицировать.

Макет имеет масштаб 1:100 и воспроизводит крыло реального летательного аппарата.

Материалы, из которых изготовлен макет: пластик, полимерно-композиционный материал на основе стеклоткани, металл.

Для демонстрации работы элементов крыла макет оснащен электроприводами исполнительных механизмов, органы управления приводами расположены в блоке управления.

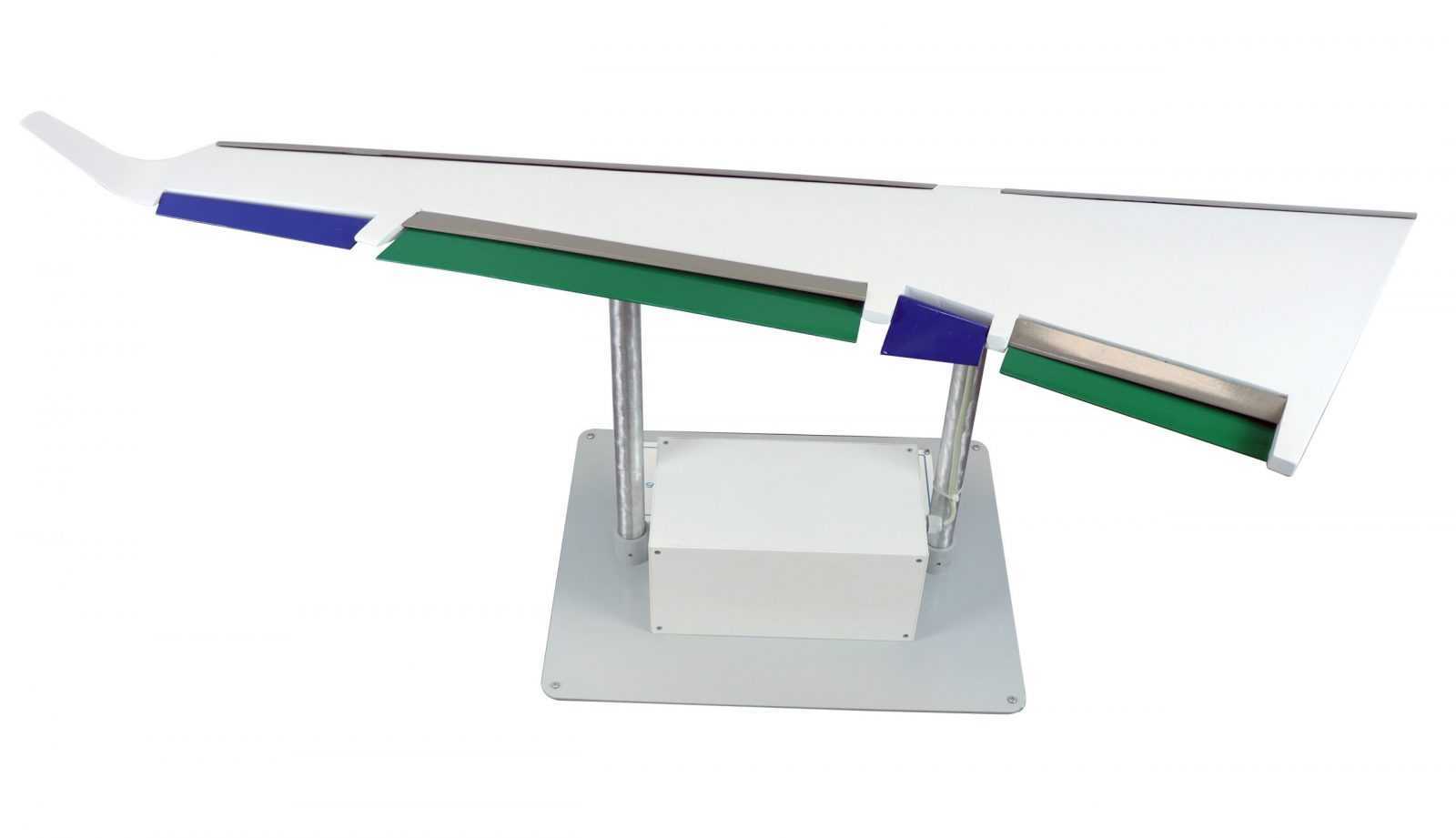

В макете отображены все основные компоненты крыла: закрылки, предкрылки, интерцептор, элерон.

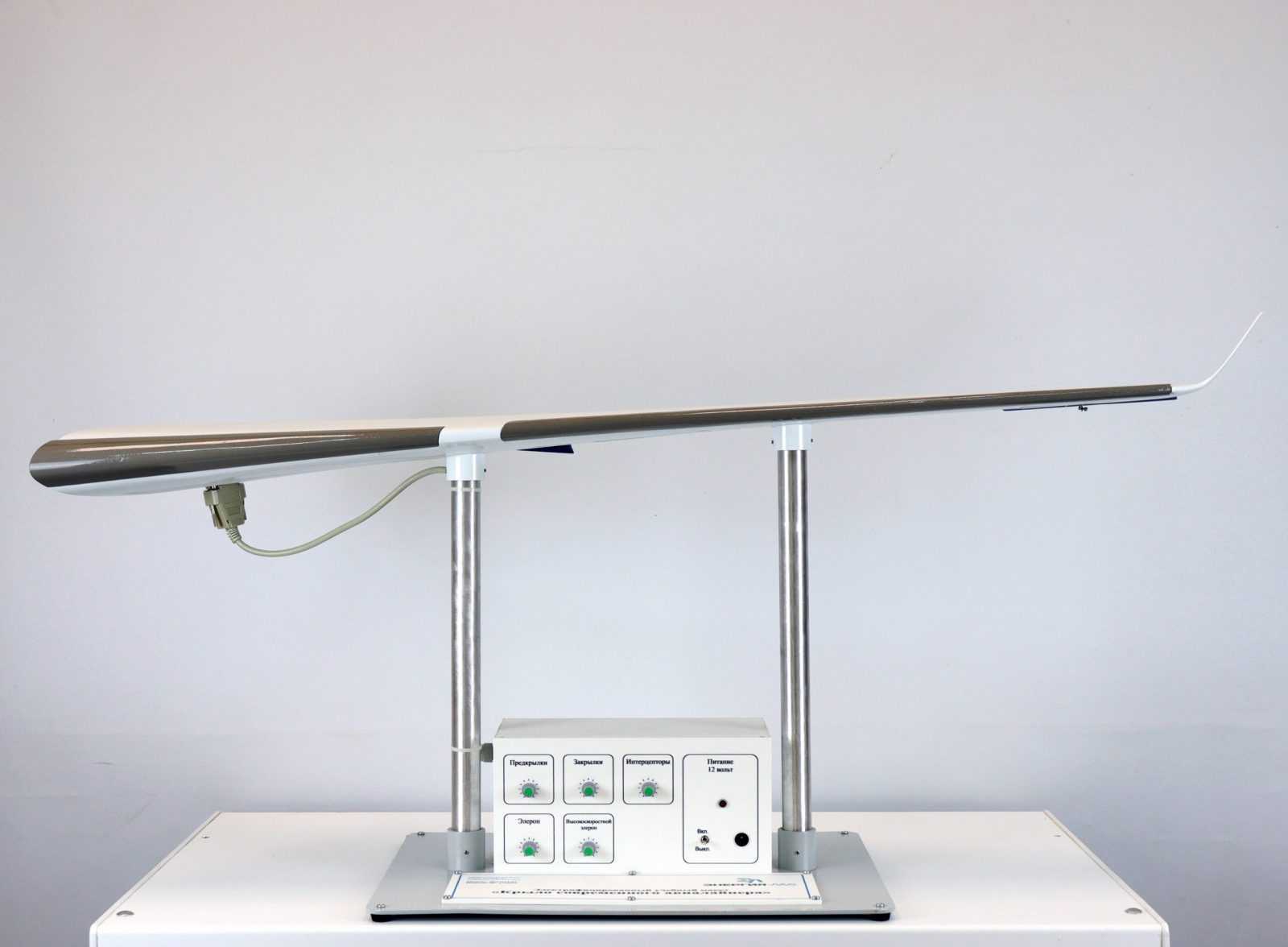

Блок управления содержит

• Регулятор «Предкрылки» для демонстрации изменения угла наклона предкрылка.
• Регулятор «Закрылки» для демонстрации изменения угла наклона закрылка.
• Регулятор «Интерцепторы» для демонстрации изменения угла наклона интерцептора.
• Регулятор «Элерон» для демонстрации изменения угла наклона элерона.
• Регулятор «Высокоскоростной элерон» для демонстрации высокоскоростного элерона.

Комплект поставки

1. Электрифицированный учебный макет «Крыло современного авиалайнера».
2. Набор аксессуаров и документов.
3. Сетевой адаптер 12V.
4. Паспорт.
5. Мультимедийная методика.
6. Комплект технической документации.
7. Техническое описание оборудования.
8. Краткие теоретические сведения.
