Компоненты полностью взаимозаменяемы по посадочным местам, шагу перфорации и типам механических соединений. Предназначен для совместного использования с базовыми наборами (например, 64322).

1. Безвинтовое соединение элементов: Конструкция деталей позволяет осуществлять сборку без обязательного использования винтов. Применение входящих в комплект быстросъемных пластиковых заклепок обеспечивает высокую скорость монтажа и позволяет оперативно изменять конфигурацию робота прямо во время занятий.
2. Прецизионное качество материалов: Элементы выполнены из высокопрочного алюминиевого сплава и цинкового сплава методом литья и штамповки с последующей чистовой ЧПУ-обработкой (CNC). Это гарантирует точную геометрию, надежность соединений и эстетичный внешний вид.
3. Модульное расширение базы: Данный комплект разработан как дополнение к базовому набору с двойным управлением 64322. Его интеграция значительно обогащает разнообразие доступных компонентов, позволяя учащимся собирать более сложные, масштабные и крепежно-устойчивые пространственные модели, развивая инженерный потенциал.

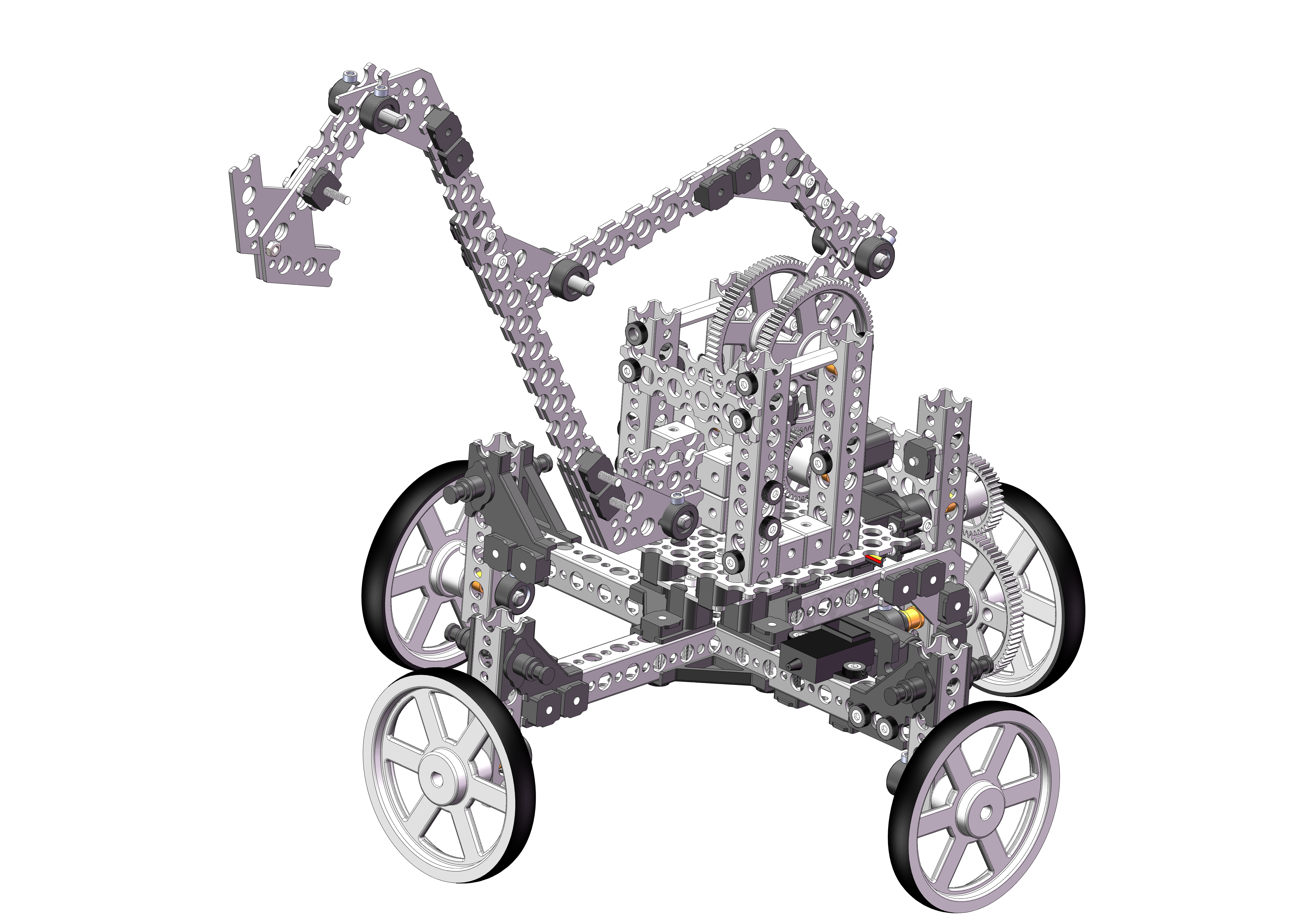

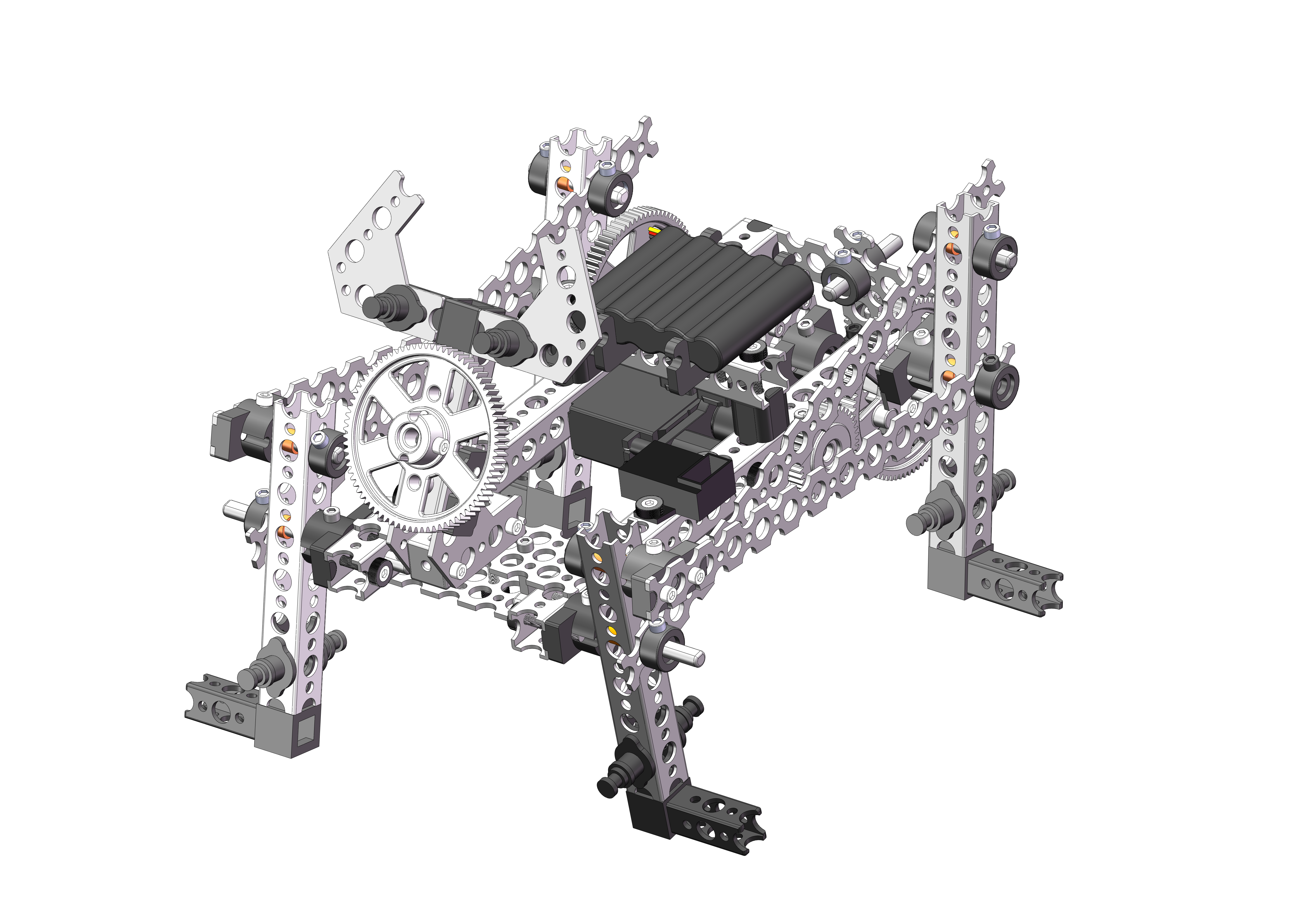

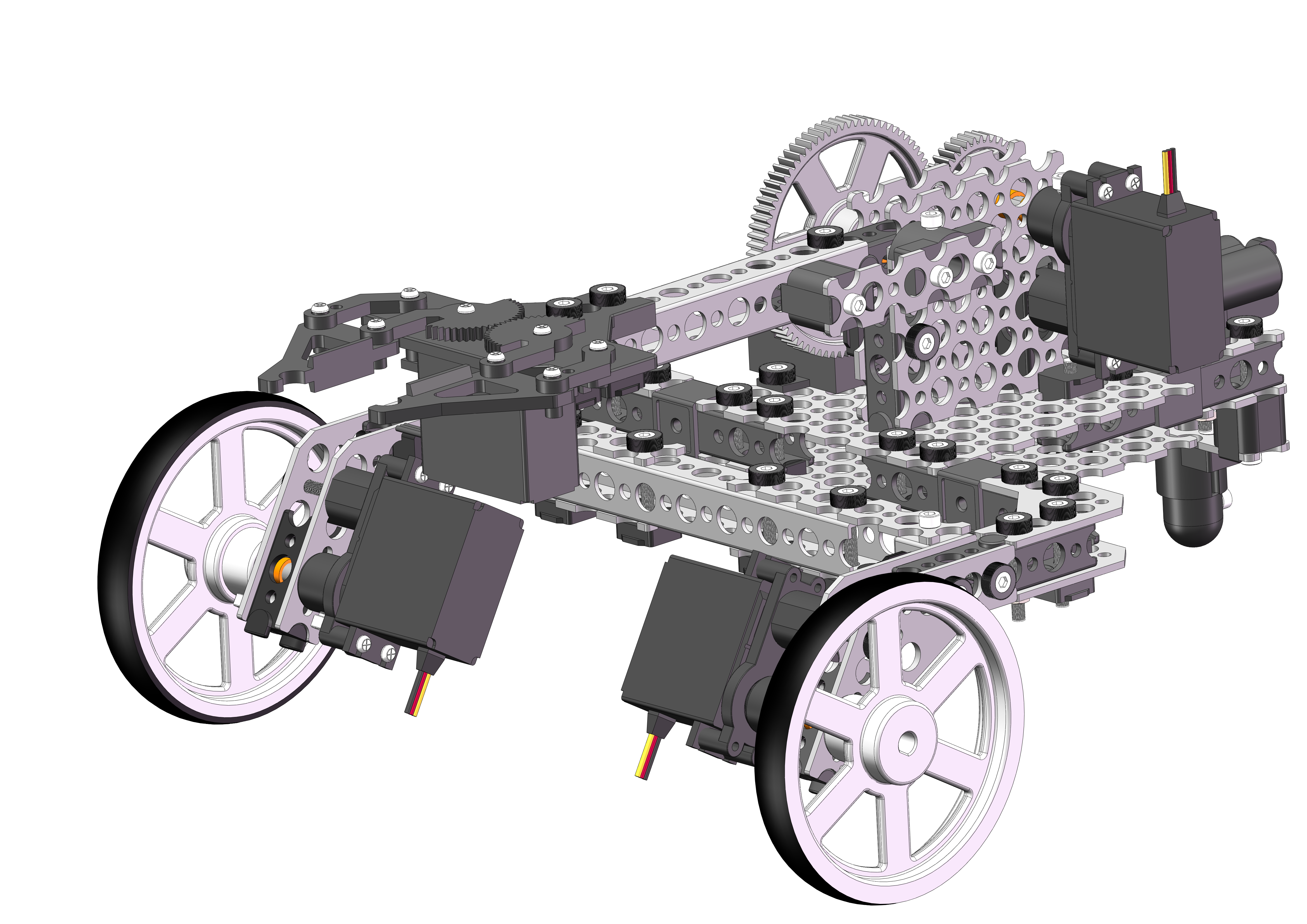

4. Варианты сборки сложных механизмов: Совместно с набором 64322 элементы расширения позволяют спроектировать и собрать три новые продвинутые модели: четырехколесный многонаправленный подъемный кран, четырехногого шагающего робота (квадрупеда) и трехколесное мобильное шасси с однорычажным механическим захватом. Системы поддерживают программирование на Arduino/Mixly или прямое радиоуправление (R/C).
5. Инструмент для углубленного STEM-образования: Набор помогает преподавателям ставить перед учащимися более сложные прикладные задачи в области инженерии, математики, механики и программирования. Комплект развивает у студентов уверенность в работе со сложными конструкциями и стимулирует интерес к сфере искусственного интеллекта (AI) и робототехники.
6. Развитие комплексных навыков: Проектирование моделей на базе расширенного комплекта учит студентов понимать сложные кинематические схемы, рассчитывать распределение нагрузок, закреплять знания в области программирования и развивать системное логическое мышление.
7. Расширенная интеграция с LEGO EV3: Использование металлических пластин и балок совместно с деталями базового набора 64322 позволяет собирать усиленные несущие платформы для микрокомпьютера LEGO MINDSTORMS EV3, совмещая тяжелые стальные узлы и мощные сервоприводы с автоматикой LEGO (компоненты LEGO не входят в комплект).
8. Программная поддержка: Наличие специализированного программного плагина для LEGO EV3 позволяет осуществлять написание кода и управление силовыми сервоприводами набора непосредственно из стандартной среды программирования EV3.
9. Кросс-платформенная совместимость: Использование специальных переходных и фиксирующих элементов (приобретаются отдельно) обеспечивает жесткое сопряжение металлических профилей с классическими пластиковыми строительными блоками типа LEGO, что расширяет границы моделирования и продлевает жизненный цикл оборудования.

Важное примечание: Для создания комбинированных роботов на платформе LEGO EV3 вам потребуется отдельно приобрести: главный контроллер LEGO EV3, ультразвуковой датчик, датчик цвета, датчик касания, гироскопический датчик, пластиковые соединительные балки и штифты LEGO, а также специализированные монтажные платы: адаптер сервопривода EV3 (мод. 64519), адаптер интерфейса (мод. 59120) и монтажный кронштейн для балок EV3 (мод. 64535).

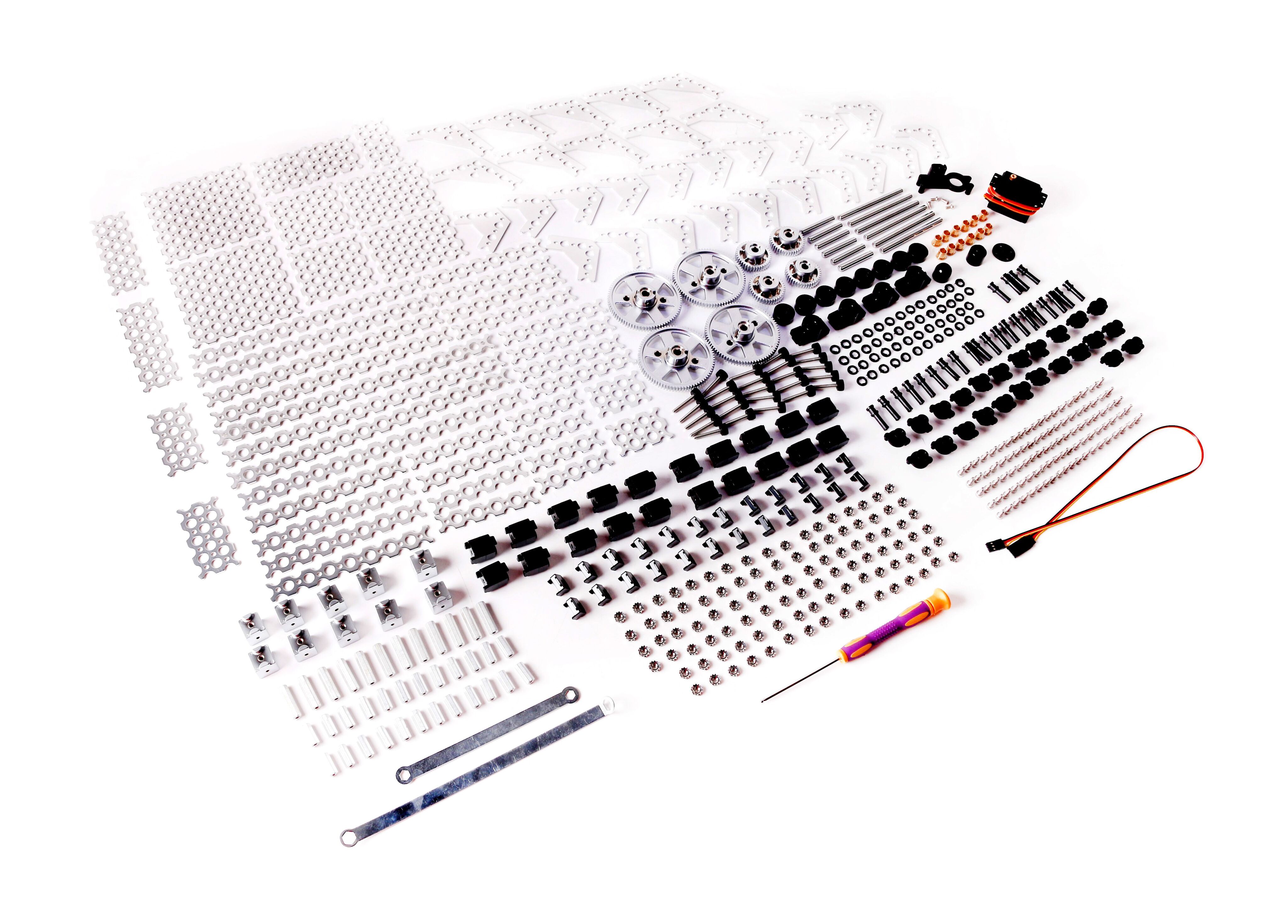

Комплектация набора (Состав комплекта)

Набор включает в себя 539 компонентов, распределенных по функциональным группам: плоские перфорированные пластины и структурные платы, угловые коннекторы, элементы трансмиссии, фиксаторы, крепеж, сервопривод и монтажный инструмент.

Структурные элементы и платы (Всего: 44 шт.)

•  Пластина соединительная плоская на 4 отверстия — 4 шт.
•  Пластина соединительная плоская на 5 отверстий — 4 шт.
•  Пластина соединительная плоская на 6 отверстий — 4 шт.
•  Пластина соединительная плоская на 7 отверстий — 4 шт.
•  Пластина соединительная плоская на 8 отверстий — 4 шт.
•  Пластина соединительная плоская на 13 отверстий — 4 шт.
•  Пластина соединительная плоская на 15 отверстий — 4 шт.
•  Перфорированная плата 2×2 отверстия — 2 шт.
•  Перфорированная плата 2×3 отверстия — 2 шт.
•  Перфорированная плата 2×4 отверстия — 2 шт.
•  Перфорированная плата 2×6 отверстий — 2 шт.
•  Перфорированная plate 3×3 отверстия — 2 шт.
•  Перфорированная плата 4×4 отверстия — 2 шт.
•  Перфорированная плата 4×5 отверстий — 2 шт.
•  Перфорированная плата 6×6 отверстий — 2 шт.

Соединительные элементы (Всего: 30 шт.)

•  Угловая соединительная пластина 60° — 10 шт.
•  Угловая соединительная пластина 90° — 10 шт.
•  Угловая соединительная пластина 120° — 10 шт.

Элементы трансмиссии (Всего: 32 шт.)

•  Шестерня 40 зубьев (с D-образным отверстием) — 4 шт.
•  Шестерня 80 зубьев (с D-образным отверстием) — 4 шт.
•  Приводной вал стальной 40 мм — 6 шт.
•  Приводной вал стальной 80 мм — 6 шт.
•  Медная втулка вала (8/6 мм) — 12 шт.

Фиксаторы и элементы крепежа (Всего: 197 шт.)

•  Стопорное кольцо с D-образным отверстием — 8 шт.
•  Концевой фиксирующий колпачок (16 мм) — 1 шт.
•  Дистанционная шайба/проставка (6 мм) — 50 шт.
•  Головка быстросъемной заклепки — 24 шт.
•  Быстросъемная пластиковая заклепка — 24 шт.
•  Стойка-дистанцер резьбовая 32 мм — 12 шт.
•  Стойка-дистанцер резьбовая 16 мм — 24 шт.
•  Монтажный анкерный блок (16 мм) — 10 шт.
•  Прямой соединительный блок — 10 шт.
•  Крестообразный соединительный блок — 10 шт.
•  Гайка-барашек — 24 шт.

Сервоприводы и фурнитура (Всего: 8 шт.)

•  Сервопривод 180° (с металлическим редуктором) — 1 шт.
• Ступица/ось сервопривода — 1 шт.
•  Монтажный кронштейн для сервопривода — 1 шт.
•  Адаптер соединительный — 4 шт.
•  Кабель-удлинитель для сервопривода — 1 шт.

Метизы и монтажный инструмент (Всего: 228 шт.)

•  Винт с внутренним шестигранником 5/16" — 100 шт.
•  Винт с накаткой (барашковый) 6-32 — 25 шт.
•  Гайка шестигранная с фланцевой насечкой (зубчатая) — 100 шт.
•  Ключ Г-образный шестигранный — 2 шт.
•  Отвертка под внутренний шестигранник — 1 шт.

Конструктивные особенности и характеристики деталей

1. Плоские соединительные пластины. Включают элементы различной длины (с шагом от 4 до 15 отверстий). Ширина пластины составляет 16 мм, толщина — 2 мм. Изготавливаются методом штамповки из высокопрочного алюминиевого сплава с последующим нанесением защитного анодированного слоя и скруглением кромок для безопасности рук. Предназначены для сборки облегченных плоских связей, раскосов, усиления рамы и установки элементов трансмиссии. Сопрягаются с помощью винтов, анкерных блоков или пластиковых быстросъемных заклепок.
2. Перфорированные структурные платы. Набор включает пластины различного формата (от компактных 2х2 до широких панелей 6х6 отверстий). Основное назначение — формирование сплошных поверхностей робота, создание прочных монтажных площадок для контроллеров, аккумуляторов, а также стенок манипуляторов. Изготовлены из штампованного авиационного алюминия с антикоррозийным оксидным покрытием.
3. Многоугольные соединительные пластины. Выпускаются с фиксированными углами изгиба 60°, 90° и 120°. Применяются для жесткой пространственной фиксации узлов робота под углами, отличными от стандартных прямоугольных схем, что расширяет возможности формообразования.
4. Сервомеханизмы и фурнитура. Комплектный сервопривод 180° оснащен высокоточными шестернями из износостойкого металлического сплава, способными выдерживать высокие статические и динамические нагрузки. Установочные элементы (支架 - кронштейны, валы) выполнены из цинкового сплава методом литья под давлением с электрофоретическим покрытием.
5. Зубчатые колеса (Шестерни). Цилиндрические шестерни на 40 и 80 зубьев отлиты из цинкового сплава высокой плотности. Посадочное отверстие имеет D-образную форму под вал 6 мм, что полностью ликвидирует риск проскальзывания вала в теле шестерни при резком изменении направления вращения (реверсе) или блокировке механизмов.
