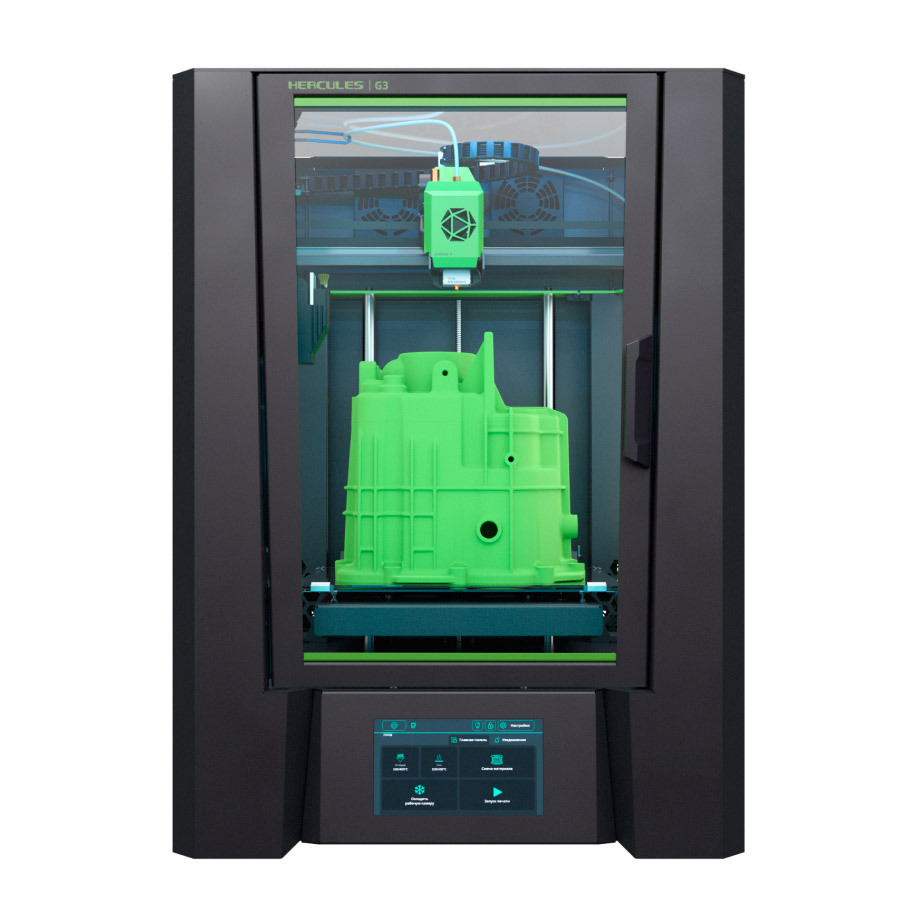

3D принтер IMPRINTA Hercules G3

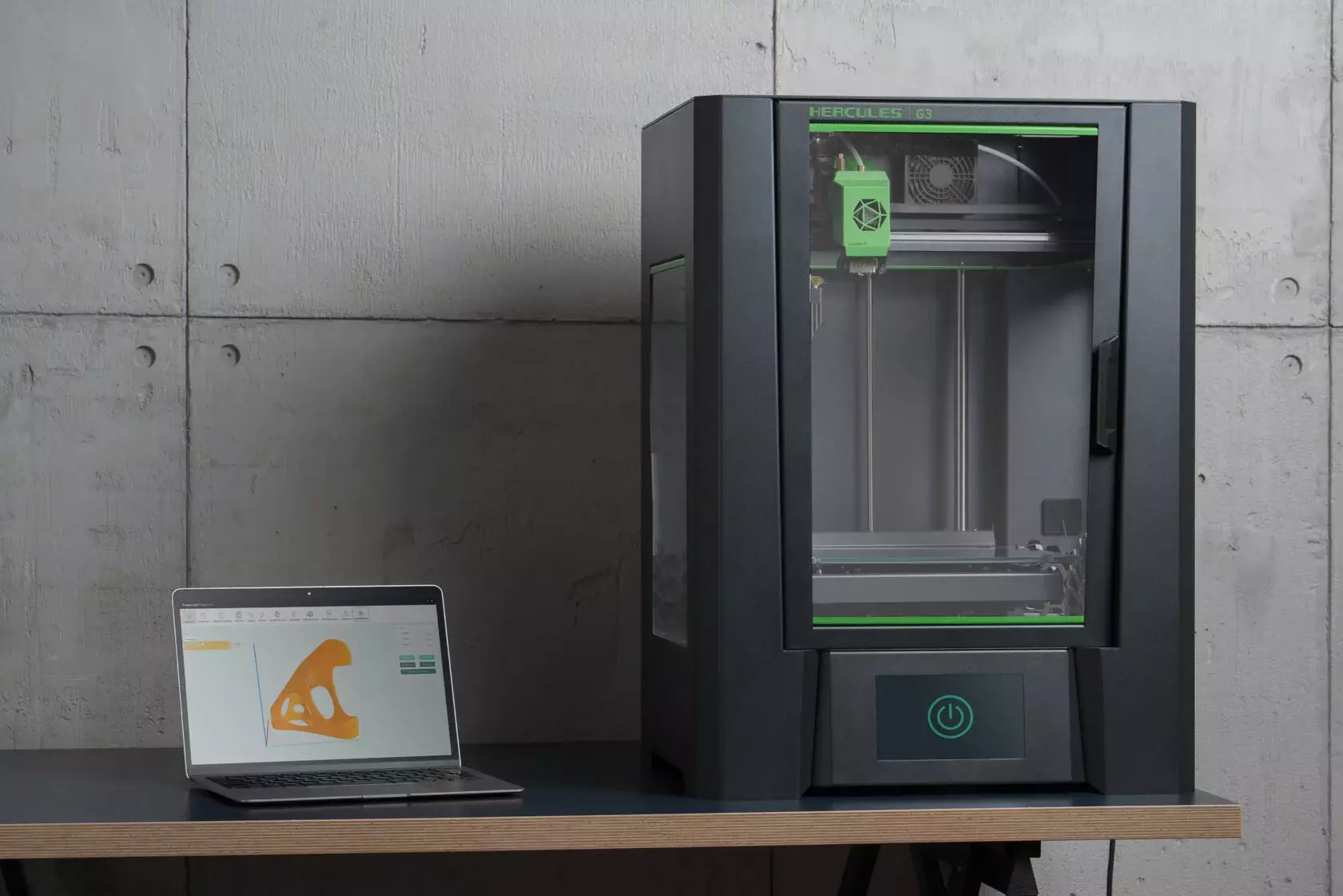

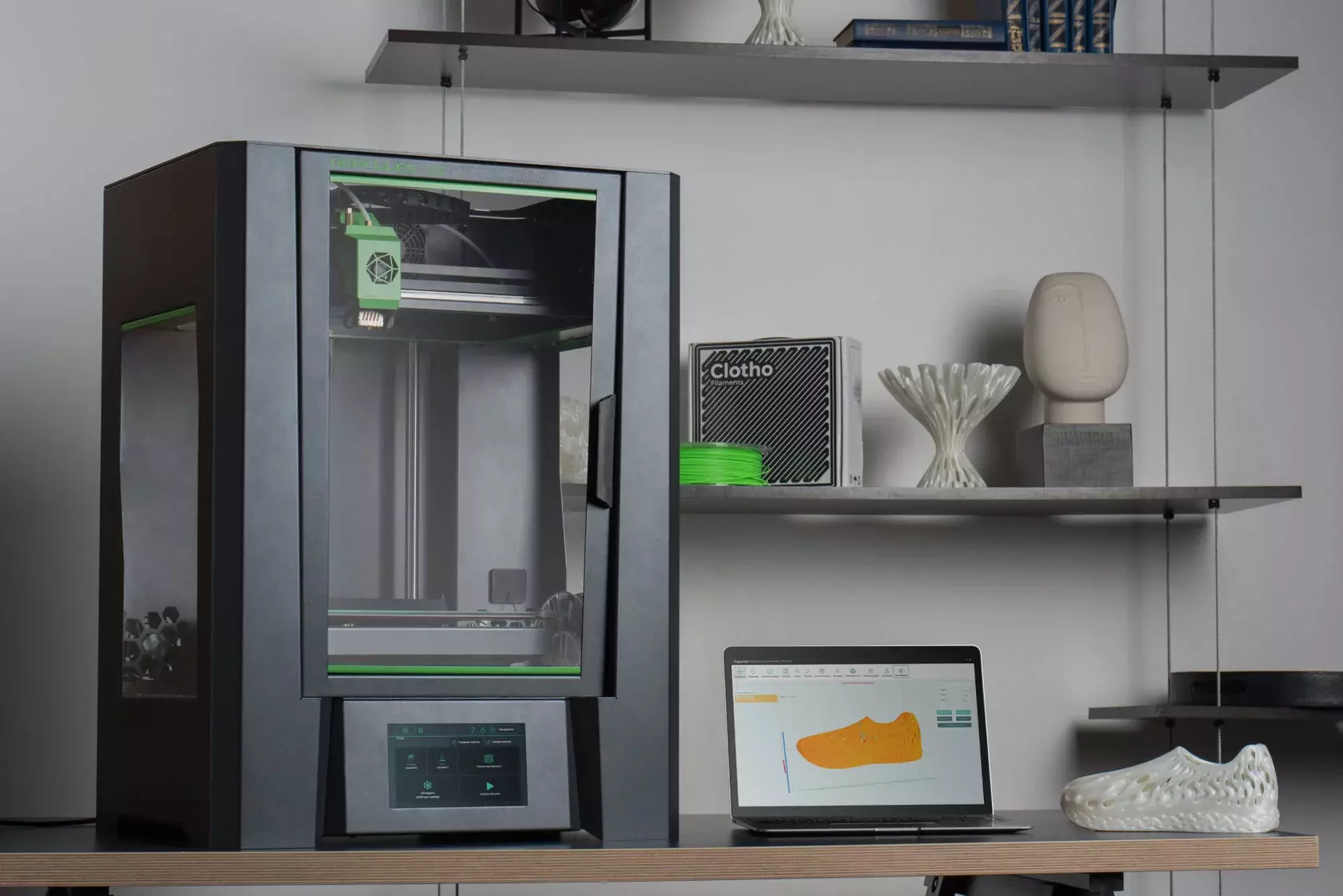

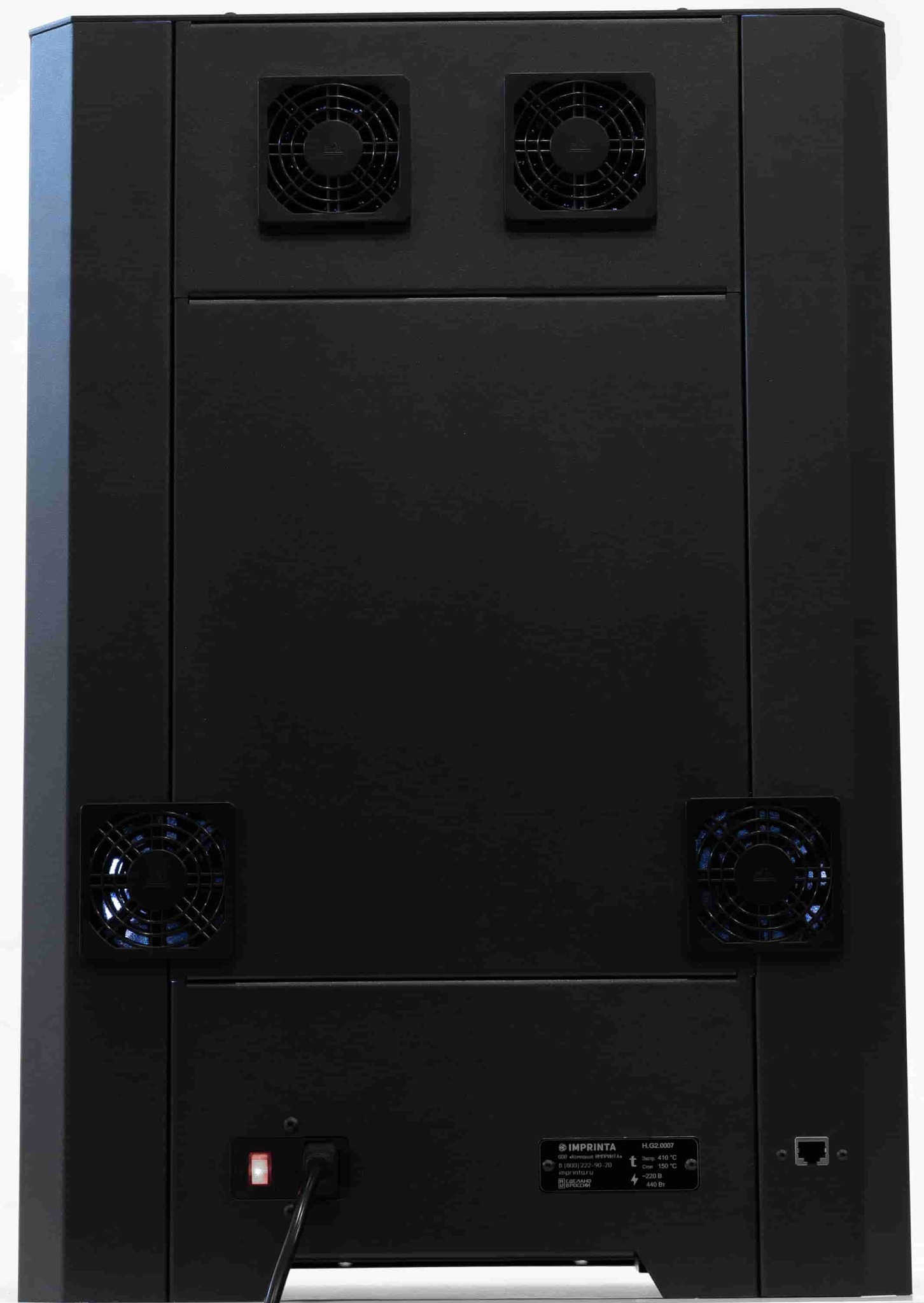

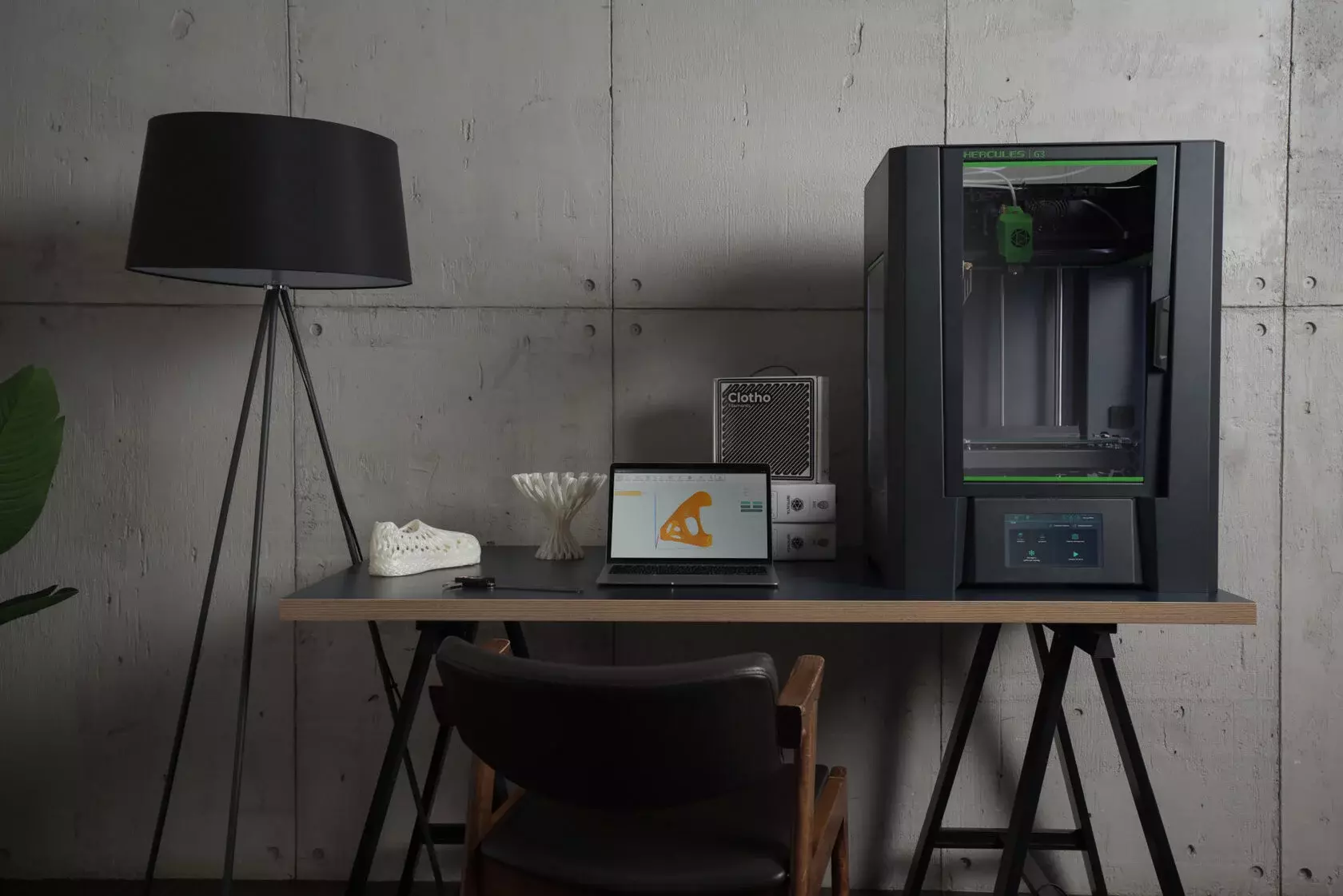

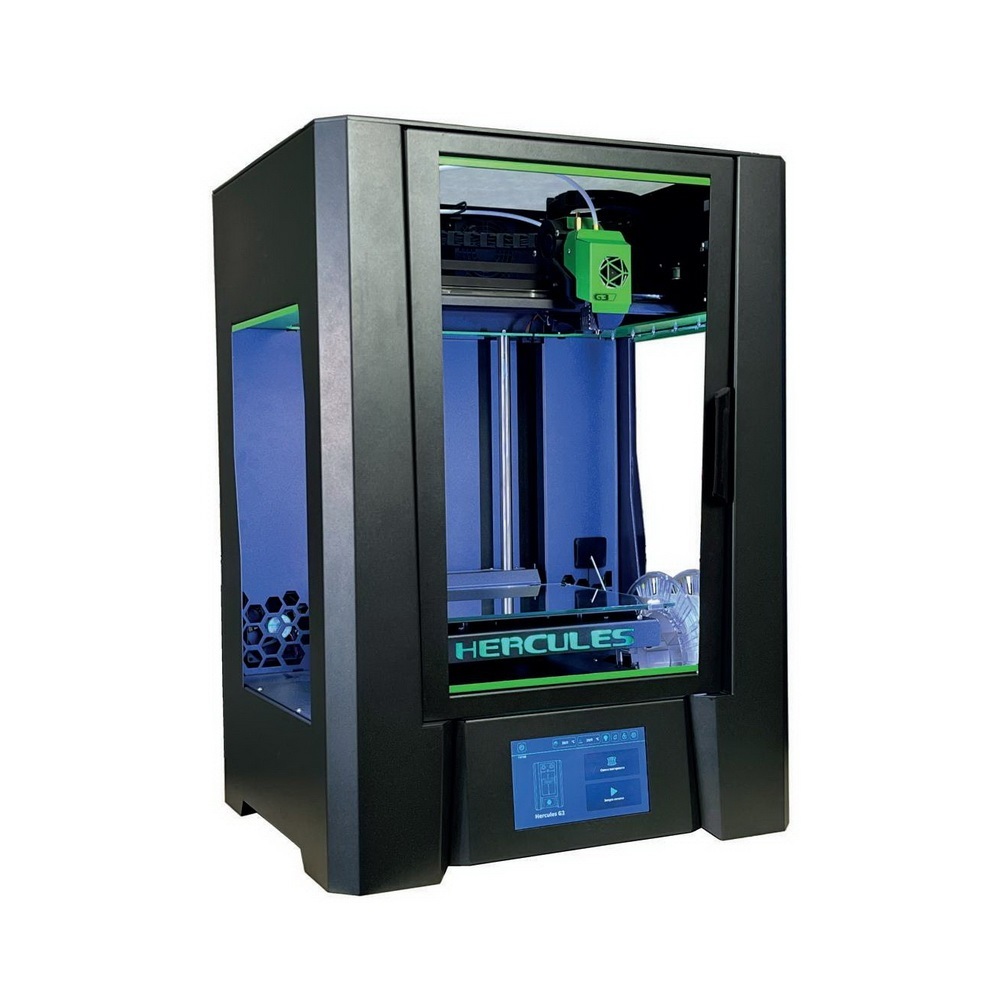

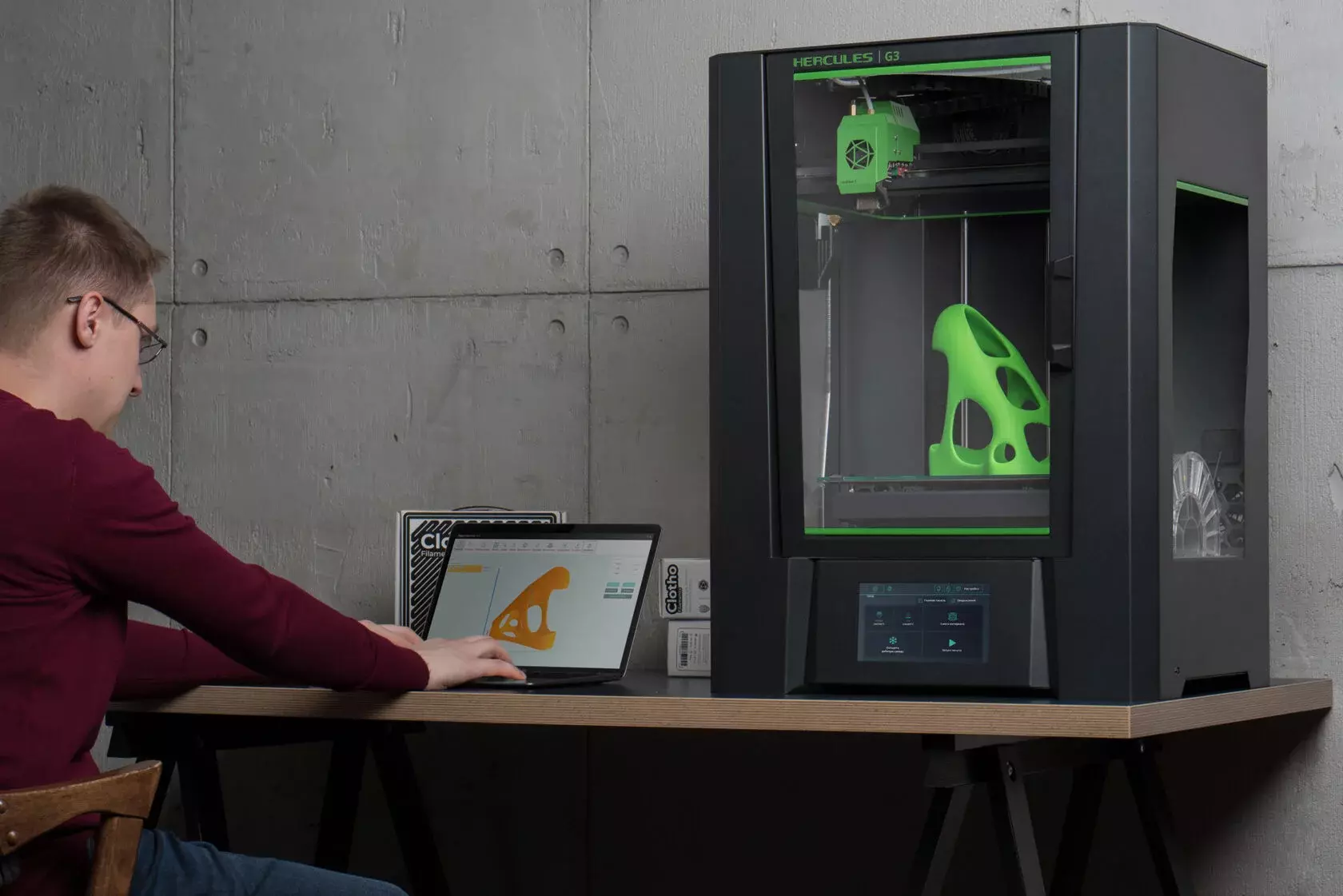

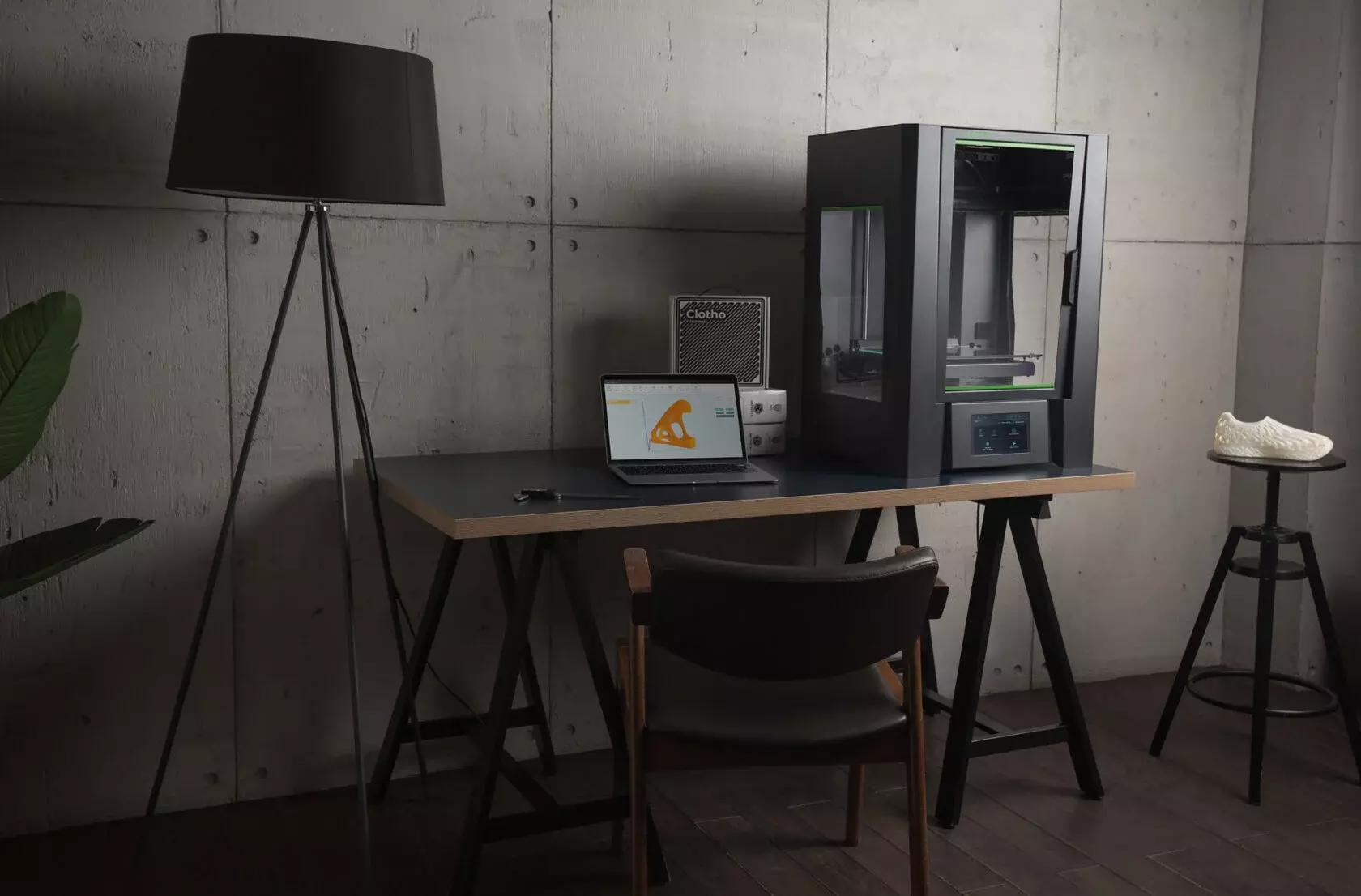

Полностью готовый к работе принтер имеет размеры 615×540×864 мм, что позволяет свободно размещать его на рабочем столе. Его жёсткий цельнометаллический корпус имеет закрытую конструкцию с прекрасной термоизоляцией. Область построения с размерами 300×200×300 мм находится внутри активной герметичной термокамеры, в которой поддерживается постоянная температура до 65 градусов. Печатный стол, разумеется, тоже имеет подогрев с максимальной температурой 150 градусов. Внутри также располагается система очистки воздуха со сменным угольным фильтром.

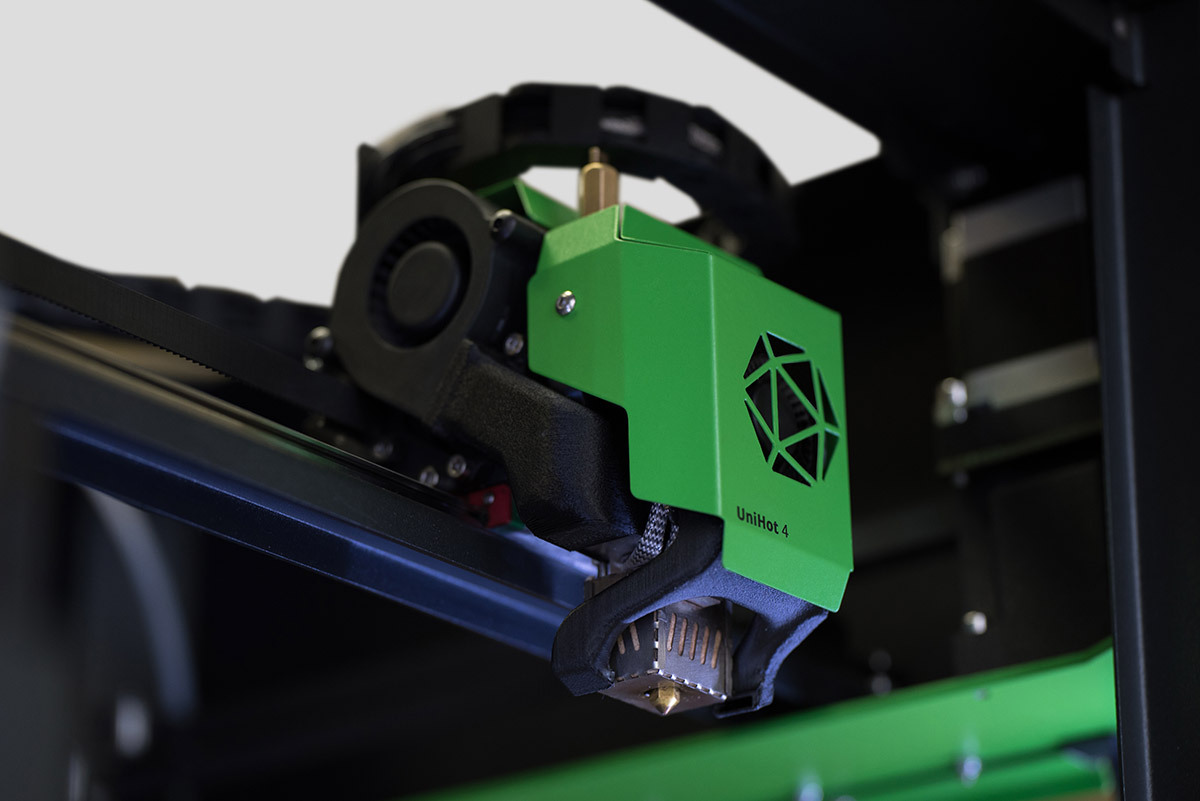

3D принтер IMPRINTA Hercules G3 оснащается высокопроизводительным экструдером Hercules UniHot V4. Это высокотемпературная модель, способная разогреваться до 420 градусов. Экструдер имеет активное воздушное охлаждение и цельнометаллический хотэнд с титановым термобарьером. Предусмотрено двустороннее регулируемое охлаждение модели.

В экструдере по умолчанию установлено сменное сопло с диаметром 0.4 мм. Оно является быстросъёмным и при необходимости его можно заменить на сопло другого диаметра: 0.3, 0.4, 0.6, 0.8 или 1.2 мм. Хотэнд также поддаётся замене на тефлоновый, если печать будет вестись при температуре до 250 градусов. Экструдер в сочетании с высококачественной механикой обеспечивает толщину слоя от 0.02 до 0.9 мм.

Принтер демонстрирует повышенную производительность. Она может составлять до 162 см³/ч. Максимальная линейная скорость при этом составляет 125 мм/с, а на холостом ходу – 300 мм/с. Конструкторам удалось добиться точности печати до 0.002 мм/м и повторяемости 95%.
Модель G3 с цельнометаллическим хотэндом способен печатать ABS, PLA, PETG, TPU, CF & GF Composites, РЕЕК, РЕКК, BASF 316L& 17–4 PH, а с тефлоновым – SEBS, etc (ТВА).

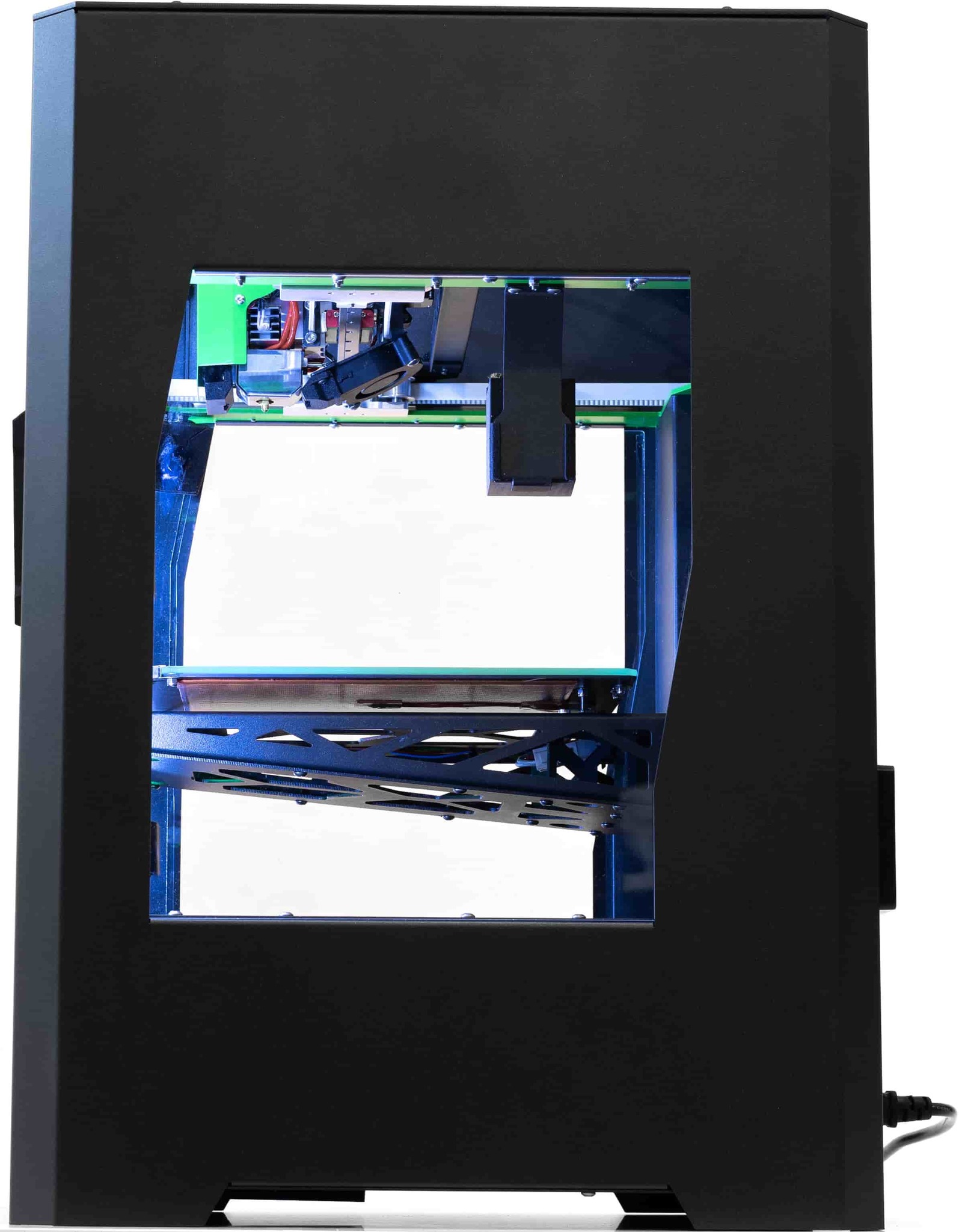

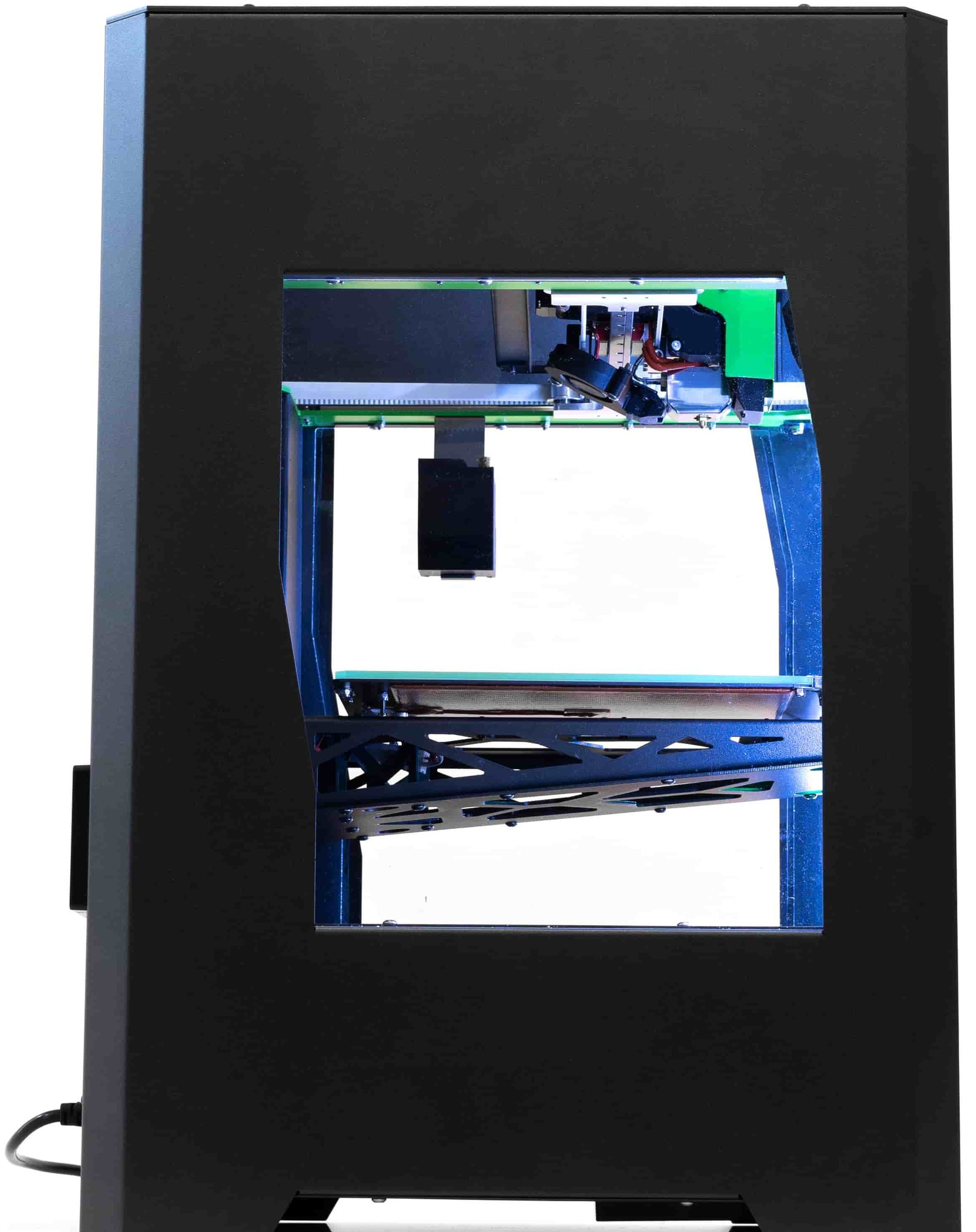

Для максимально плавного и быстрого перемещения печатающей головки на оси XY установлены рельсовые направляющие HIWIN 12 мм, а на оси Z – цилиндрические валы 16 мм. Также на оси XY применяется Core-XY (двухэтажный) тип передачи с зубчатым ремнем 10 мм типа GT2, а на оси Z – трапецеидальный винт с шагом 8 мм. В системе используются оптические концевые датчики. Точность позиционирования механики находится на высоком уровне: 0.01875 мм по оси XY и 0.0025 мм по оси Z.

Устройство управляется при помощи 32-битного контроллера Hercules Control Board на базе ядра STM32F406 (или его аналога) с тактовой частотой 168 МГц. Применяются шаговые двигатели Nema 23 (XY), NEMA17 (Z) и Nema 11 для экструдера. Контроллер использует собственную ОС Raspbian Rpi, прошивку Hercules Firmware и ПО Hercules HOST, которое работает с файлами форматов GCODE и DP RTS.

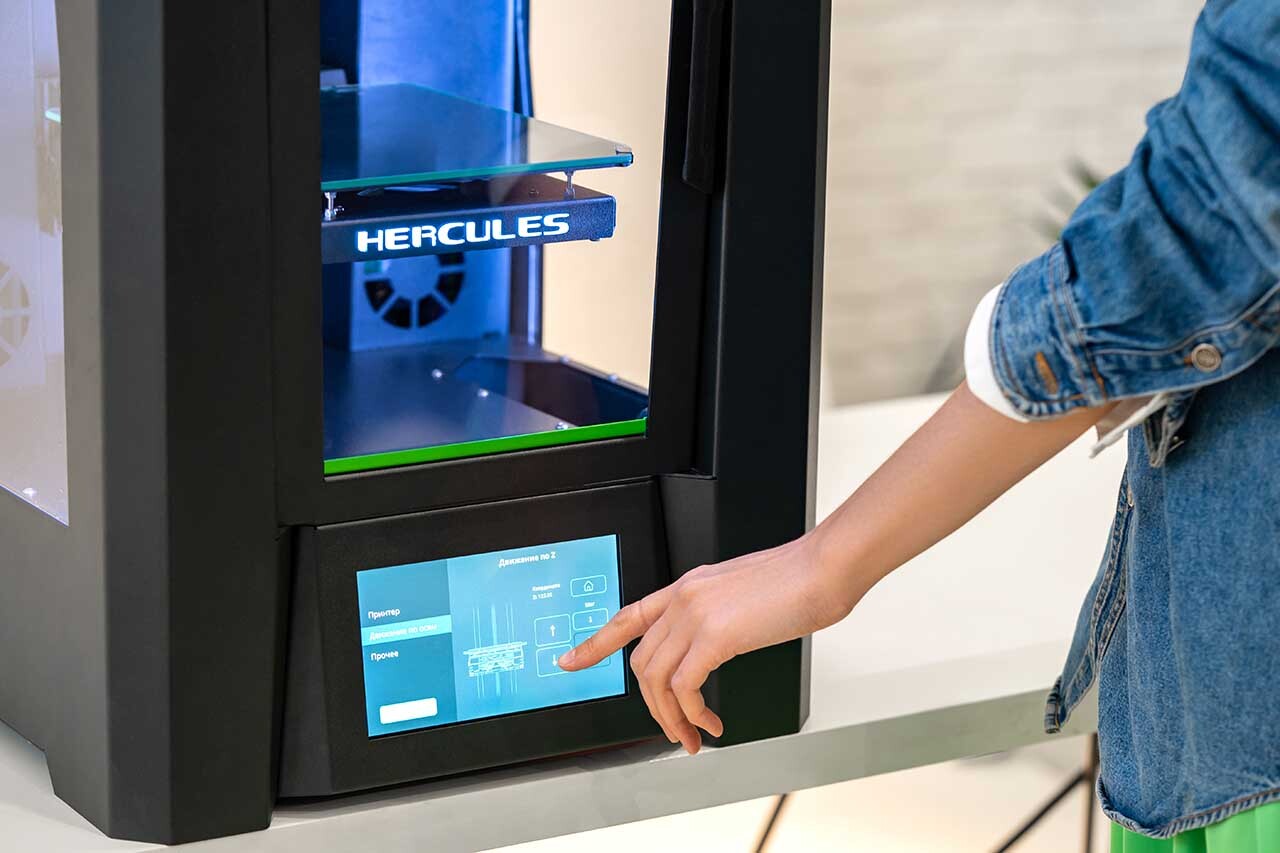

3D принтер IMPRINTA Hercules G3 имеет очень развитый функционал. В частности, пользователю доступны функции:

• автоматическая калибровка плоскости печатного стола
• изоляция блока нагрева
• регулировка прижимающего механизма под разные типы пластиков
• автоматическая очистка сопла перед печатью
• контроль перегрева холодной зоны
• контроль подачи и постановка на паузу
• система уведомлений о состоянии принтера SNOT System
• система контроля наличия и подачи пластика Sensitive PROCheck
• система контроля деформации при печати SolidPrint PROCheck

Для подключения к ПК, мобильным устройствам и сети применяются интерфейсы Ethernet (LAN), Wi-Fi, USB. При необходимости можно также подключить фирменную систему сушки материала Hercules MDry Station.

Для подготовки моделей к 3Д-печати и контроля самой печати используется фирменное ПО Diaprint Suite, включающее веб-сервис Diaprint Cloud, десктопное приложение Diaprint PC и мобильное приложение Diaprint APP (появится в 2023 году).

IMPRINTA Hercules G3 обладает высоким рабочим ресурсом. Устройство должно проходить периодическое техническое обслуживание и его наработка до первого ТО составляет 100 кг материала или 5 000 часов непрерывной печати.
