Цифровой образовательный комплекс «Юный нейрофизиолог-инженер. Образовательный Ресурсный набор КЧСМ»

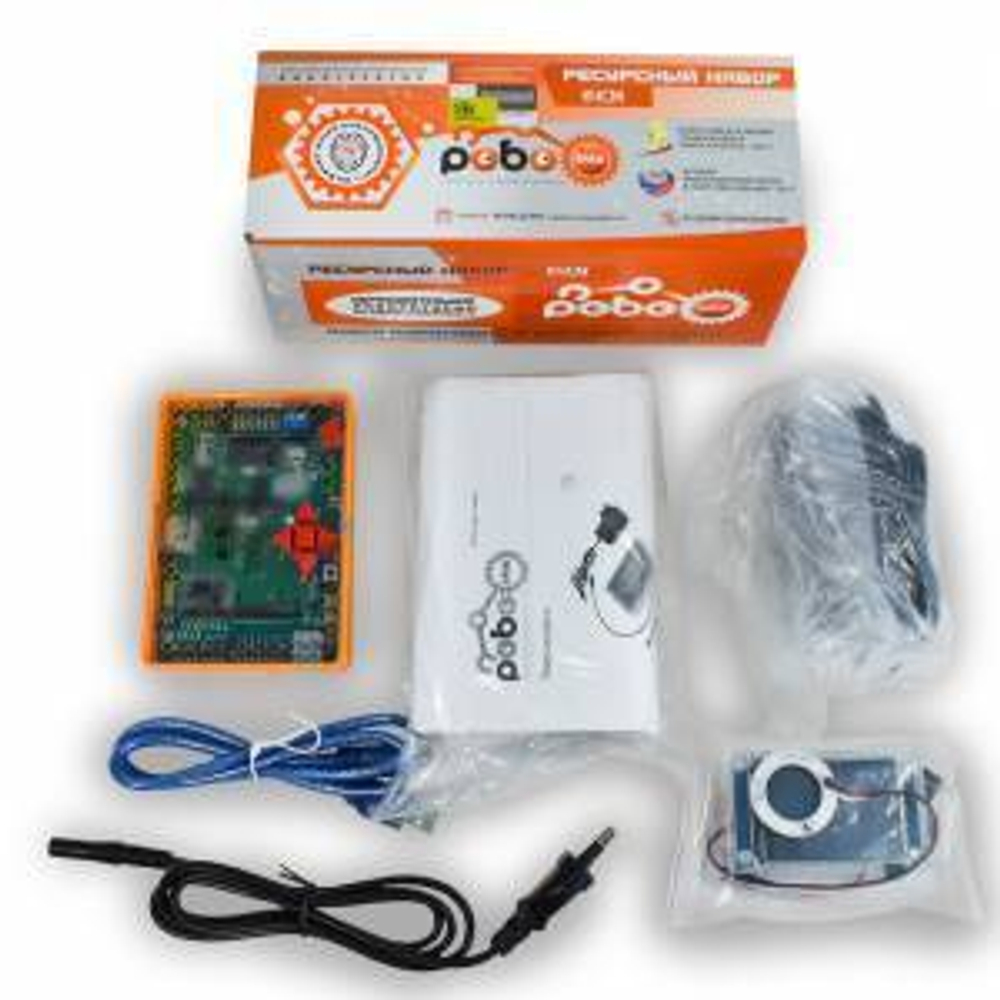

ЛАБОРАТОРИЯ СОСТОИТ ИЗ СЛЕДУЮЩИХ ЭЛЕМЕНТОВ:

• Программируемый блок управления
• Цветной TFT дисплей с резистивной сенсорной панелью
• Аккумуляторный блок
• Светодиодная RGB панель

ПРОГРАММИРУЕМЫЙ БЛОК УПРАВЛЕНИЯ (МНОГОФУНКЦИОНАЛЬНЫЙ КОНТРОЛЛЕР)

Управляет частотой включения светодиодной панели.

КОНТРОЛЛЕР ИМЕЕТ В СОСТАВЕ СЛЕДУЮЩИЕ ВНЕШНИЕ ИНТЕРФЕЙСЫ И УСТРОЙСТВА:

• 16 портов ввода-вывода общего назначения (GPIO), разделенных на 4 группы, первая «IN1»-«IN4» и третья «OUT1»-«OUT4» группы портов подключены через соответствующие селекторы напряжения к понижающим стабилизаторам напряжения на 5В и 3,3В, , вторая «IN5»-«IN8» и четвертая «OUT5»-«OUT8» группы портов подключены к понижающему стабилизатору на 5В.
• 2 интерфейса UART с подведенным питанием.
• Интерфейс ArduinoUnoR3, независимый от каких-либо портов.
• Порт для подключения карт MicroSD.
• Схема автоматического переключения питания между внешним питанием и USB.
• Трехцветный светодиод.
• Кнопка включения/выключения.
• Порт USB типа B.
• Рабочее напряжение - 5 В
• Входное напряжение - 12 В
• Максимальное входное напряжение -18В
• 4 порта для подключения двигателей.
• Bluetooth-соединения.
• 2 интерфейса I2C.
• Наличие интерфейса IСSP.
• Наличие 5 кнопок управления.

ЦВЕТНОЙ TFT ДИСПЛЕЙ С РЕЗИСТИВНОЙ СЕНСОРНОЙ ПАНЕЛЬЮ

Дисплей предназначен для вывода графической информации - текста, изображений, имеет разрешение 320х240px, управляется по UART, имеет резистивный тач-скрин. С помощью включенных в состав ПО библиотек и графических блоков на дисплее отображается информация о частоте мерцаний, текущем цвете и настройках.

АККУМУЛЯТОРНЫЙ БЛОК

Аккумуляторный блок предназначен для питания многофункционального контроллера, позволяет обеспечивать длительную работу плат при максимальной нагрузке, В качестве электролита используется полимерный материал (Li-Po), обладающий низким саморазрядом, отсутствием эффекта памяти и большей плотности энергии на единицу массы, в сравнении с обычными Li-ion аккумуляторами. На корпусе имеются отверстия для соединения с механическими блоками, единый разъем для подключения зарядного устройства и потребителей питания, внутри корпуса имеется защитная подложка. В составе: аккумуляторный блок, зарядное устройство, два соединительных провода.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Аккумулятор:

• Выходное напряжение 11.1 В.
• Емкость 4000 мА/ч.
• Максимальное зарядное напряжение 12.6 В.
• Защита от короткого замыкания - есть.
• Защита от перезаряда - есть.
• Защита от переразряда - есть.
• Рабочая температура −20 до +40 °C.
• Срок службы не менее 2 лет.
• Количество рабочих циклов заряда/разряда 900.

Зарядное устройство:

• Входное напряжение 100-220 В
• Входная сила тока 260 мА
• Выходное напряжение 12.6 В
• Выходная сила тока 1000 мА.
• Индикация заряда - есть.

СВЕТОДИОДНАЯ RGB ПАНЕЛЬ

Предназначена для вывода световых мерцаний разной частоты от 0 до 100 Гц, позволяет вывести не менее 4 цветов, светодиодная панель имеет округлую форму для удобного размещение в круглом тубусе для проведения исследований. Количество светодиодов не менее 8, рабочее напряжение от 3.3 до 5 вольт. Имеет провод для подключения к управляющему контроллеру.
