Цифровой образовательный комплекс «Юный нейрофизиолог-инженер. Образовательная лаборатория по изучению результатов нагрузочных проб (РНП)»

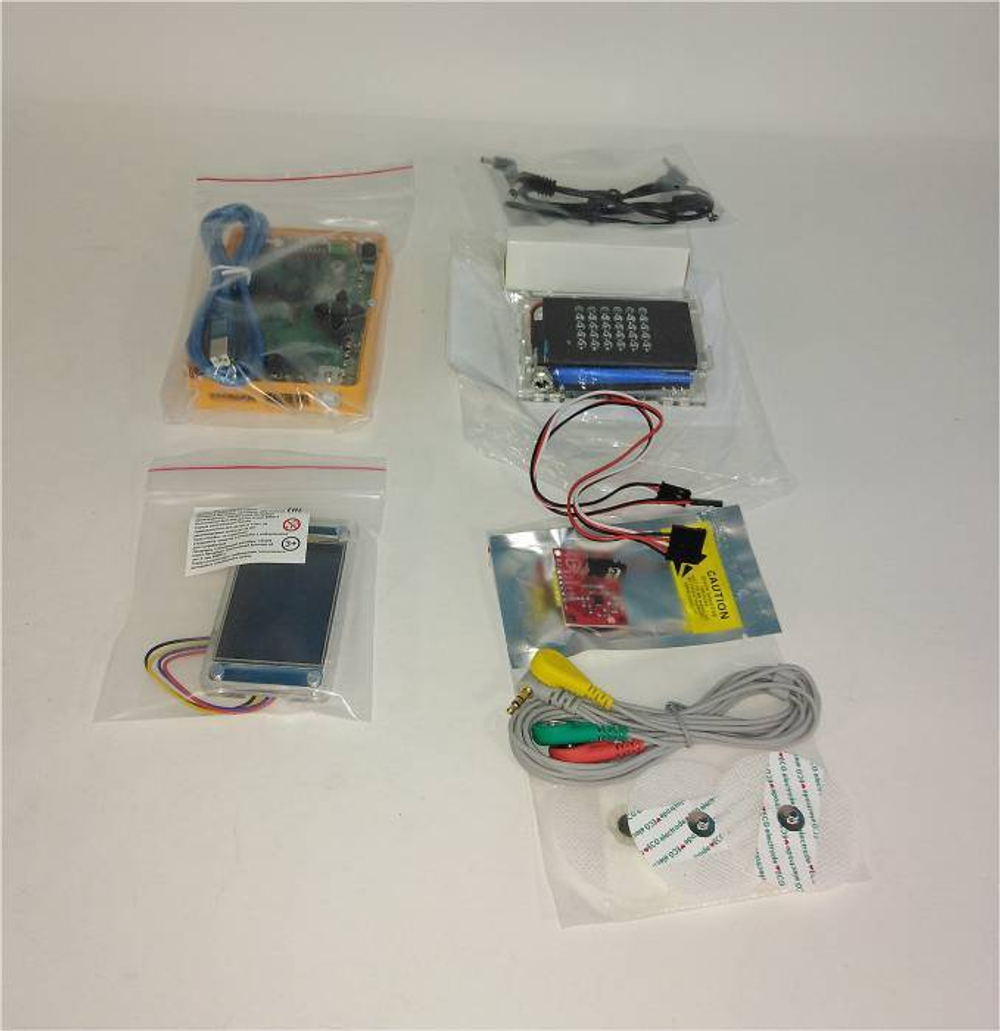

ЛАБОРАТОРИЯ СОСТОИТ ИЗ СЛЕДУЮЩИХ ЭЛЕМЕНТОВ:

1. Программируемый блок управления
2. Цветной TFT дисплей с резистивной сенсорной панелью
3. Аккумуляторный блок
4. ЭКГ модуль

ПРОГРАММИРУЕМЫЙ БЛОК УПРАВЛЕНИЯ (МНОГОФУНКЦИОНАЛЬНЫЙ КОНТРОЛЛЕР)

Управляет частотой включения светодиодной панели.

КОНТРОЛЛЕР ИМЕЕТ В СОСТАВЕ СЛЕДУЮЩИЕ ВНЕШНИЕ ИНТЕРФЕЙСЫ И УСТРОЙСТВА:

• 16 портов ввода-вывода общего назначения (GPIO), разделенных на 4 группы, первая «IN1»-«IN4» и третья «OUT1»-«OUT4» группы портов подключены через соответствующие селекторы напряжения к понижающим стабилизаторам напряжения на 5В и 3,3В, , вторая «IN5»-«IN8» и четвертая «OUT5»-«OUT8» группы портов подключены к понижающему стабилизатору на 5В.
• 2 интерфейса UART с подведенным питанием.
• Интерфейс ArduinoUnoR3, независимый от каких-либо портов.
• Порт для подключения карт MicroSD.
• Схема автоматического переключения питания между внешним питанием и USB.
• Трехцветный светодиод.
• Кнопка включения/выключения.
• Порт USB типа B.
• Рабочее напряжение - 5 В
• Входное напряжение - 12 В
• Максимальное входное напряжение -18В
• 4 порта для подключения двигателей.
• Bluetooth-соединения.
• 2 интерфейса I2C.
• Наличие интерфейса IСSP.
• Наличие 5 кнопок управления.

ЦВЕТНОЙ TFT ДИСПЛЕЙ С РЕЗИСТИВНОЙ СЕНСОРНОЙ ПАНЕЛЬЮ

Дисплей предназначен для вывода графической информации - текста, изображений, имеет разрешение 320х240px, управляется по UART, имеет резистивный тач-скрин. С помощью включенных в состав ПО библиотек и графических блоков на дисплее отображается информация о частоте мерцаний, текущем цвете и настройках.

АККУМУЛЯТОРНЫЙ БЛОК

Аккумуляторный блок предназначен для питания многофункционального контроллера, позволяет обеспечивать длительную работу плат при максимальной нагрузке, В качестве электролита используется полимерный материал (Li-Po), обладающий низким саморазрядом, отсутствием эффекта памяти и большей плотности энергии на единицу массы, в сравнении с обычными Li-ion аккумуляторами. На корпусе имеются отверстия для соединения с механическими блоками, единый разъем для подключения зарядного устройства и потребителей питания, внутри корпуса имеется защитная подложка. В составе: аккумуляторный блок, зарядное устройство, два соединительных провода.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Аккумулятор:

• Выходное напряжение 7.4 В.
• Емкость 1800 мА/ч.
• Максимальное зарядное напряжение 12.6 В.
• Защита от короткого замыкания - есть.
• Защита от перезаряда - есть.
• Защита от переразряда - есть.
• Рабочая температура −20 до +40 °C.
• Срок службы не менее 2 лет.
• Количество рабочих циклов заряда/разряда 900.

Зарядное устройство:

• Входное напряжение 100-220 В
• Входная сила тока 260 мА
• Выходное напряжение 8.4 В
• Выходная сила тока 1000 мА.
• Индикация заряда - есть.

ЭКГ МОДУЛЬ

• Напряжение питания: 3,3 В
• Одноразовые электроды – не менее 3 шт.
• Провод ЭКГ на не менее 3 отведения.
• Тип выходного сигнала: аналоговый выход
• Выходной интерфейс: jack разъем для наушников
• Размер модуля: 36 мм * 31 мм * 18 мм
• Номинальный диапазон температур: от 0°C до +70°C
• Рабочий диапазон температур: от -40°C до + 85°C
