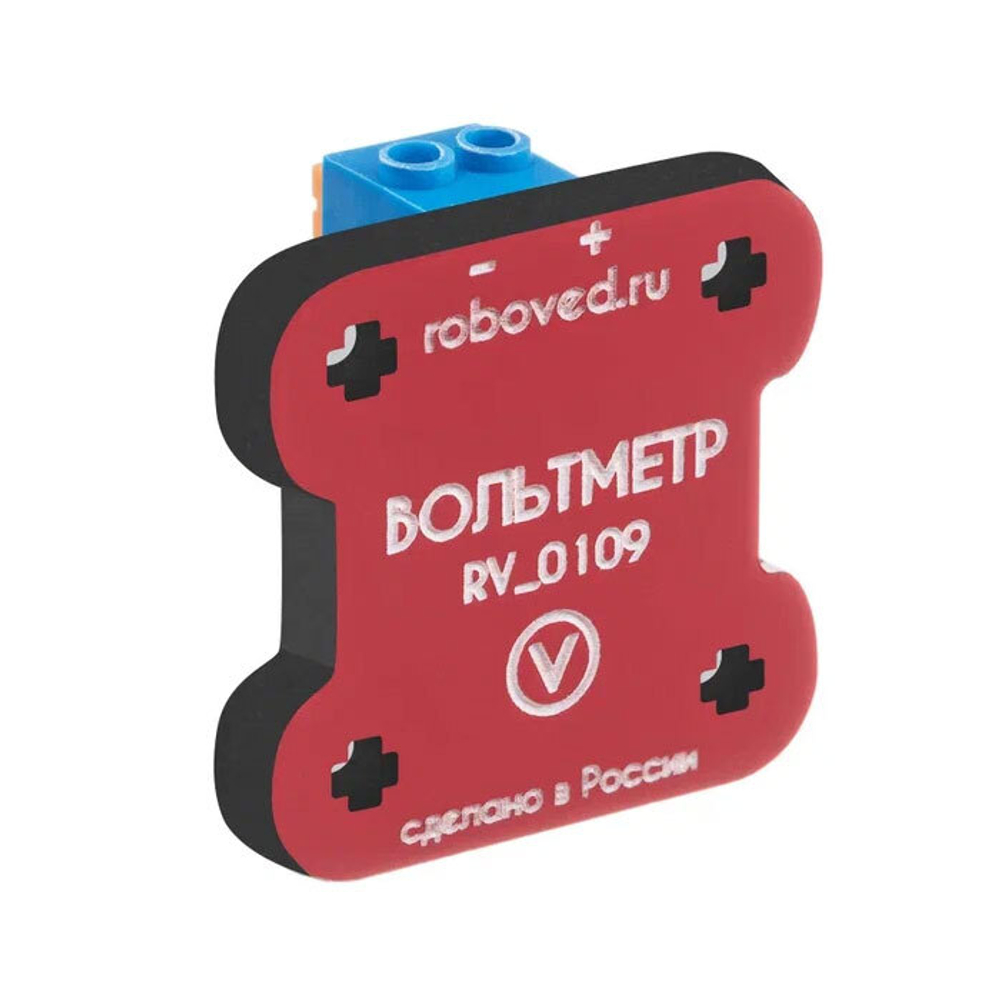

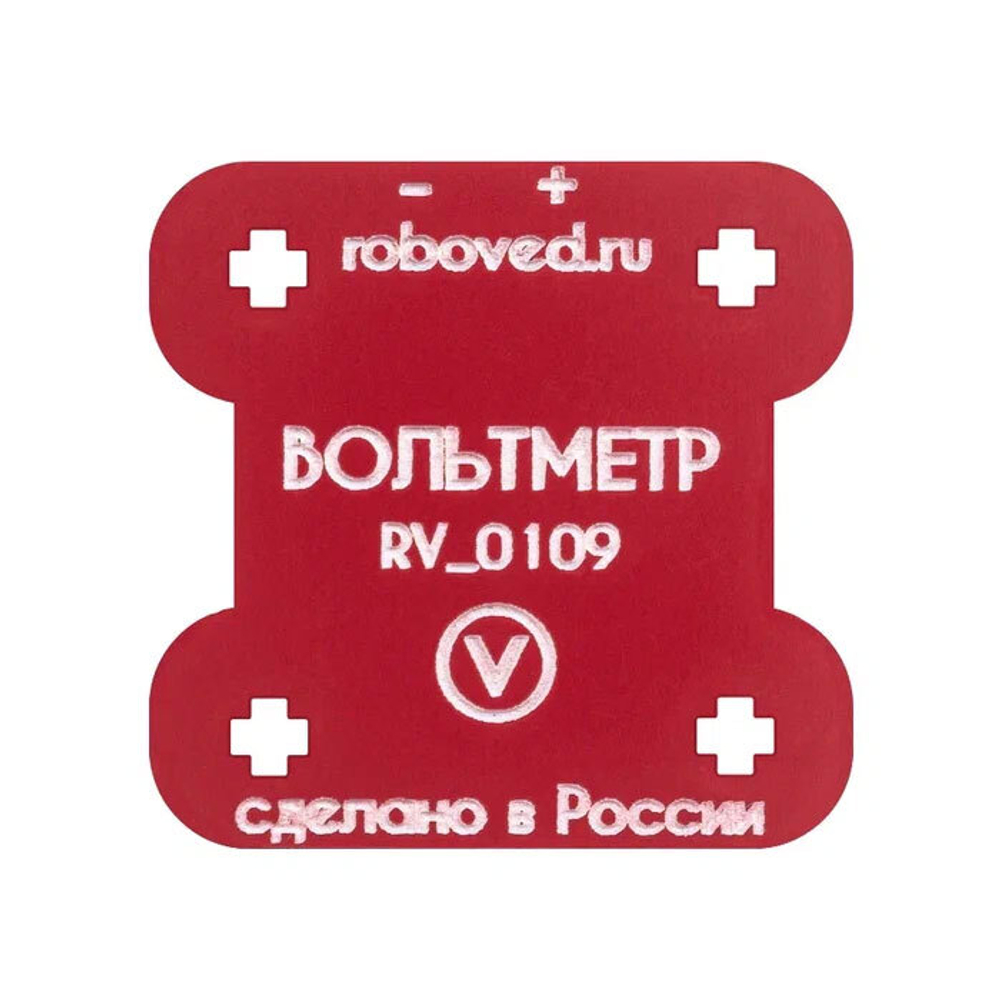

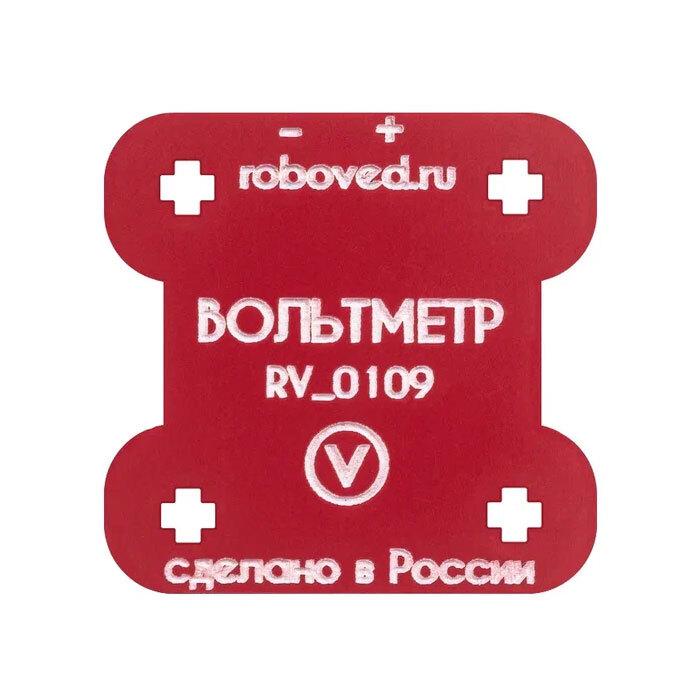

Вольтметр для EV3

Что такое вольтметр?
Вольтметр – это датчик сбора данных, предназначенный для измерения напряжения. Этот датчик может использоваться для определения напряжения до 26 Вольт, подаваемого на его клеммы. В следующих разделах представлены операции и технические характеристики датчика.

Соединения и размещение
Вольтметр может быть подключен к любому из четырех портов датчика с помощью стандартных кабелей из комплекта EV3.

Подключение вольтметра в вашей цепи

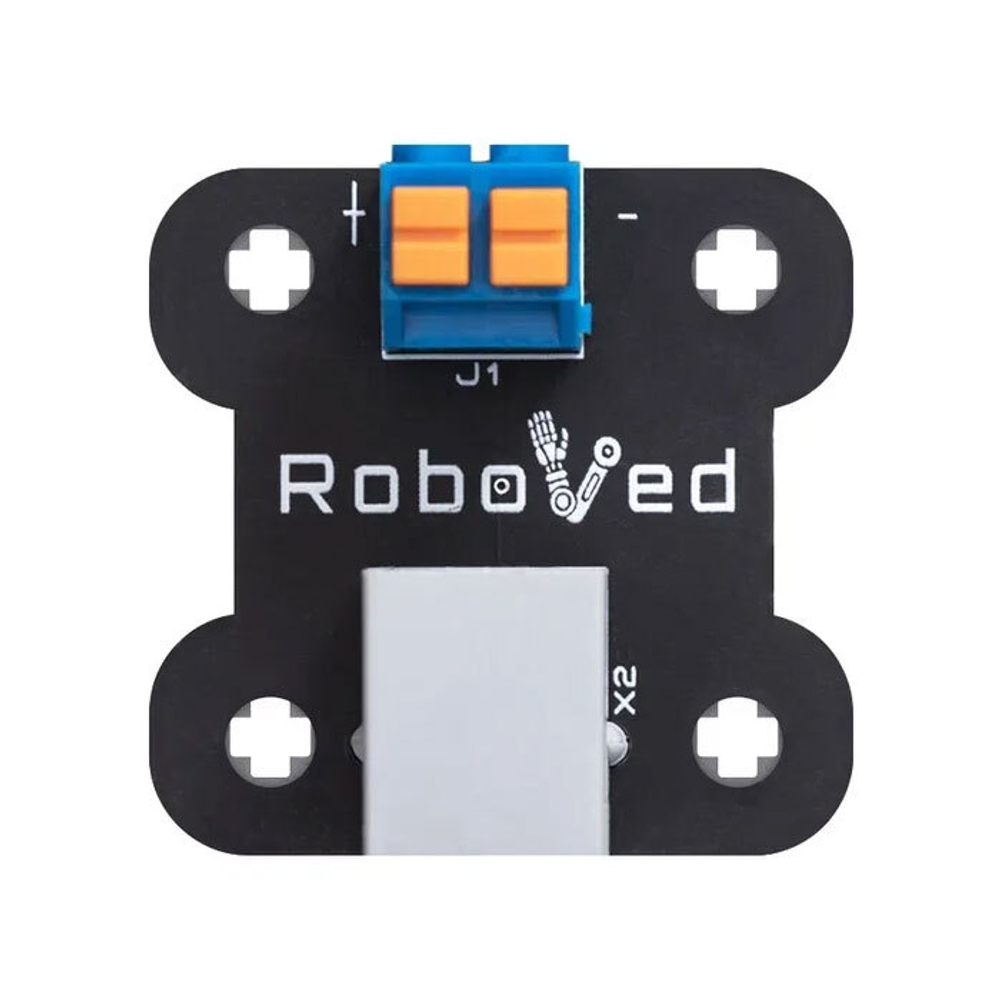

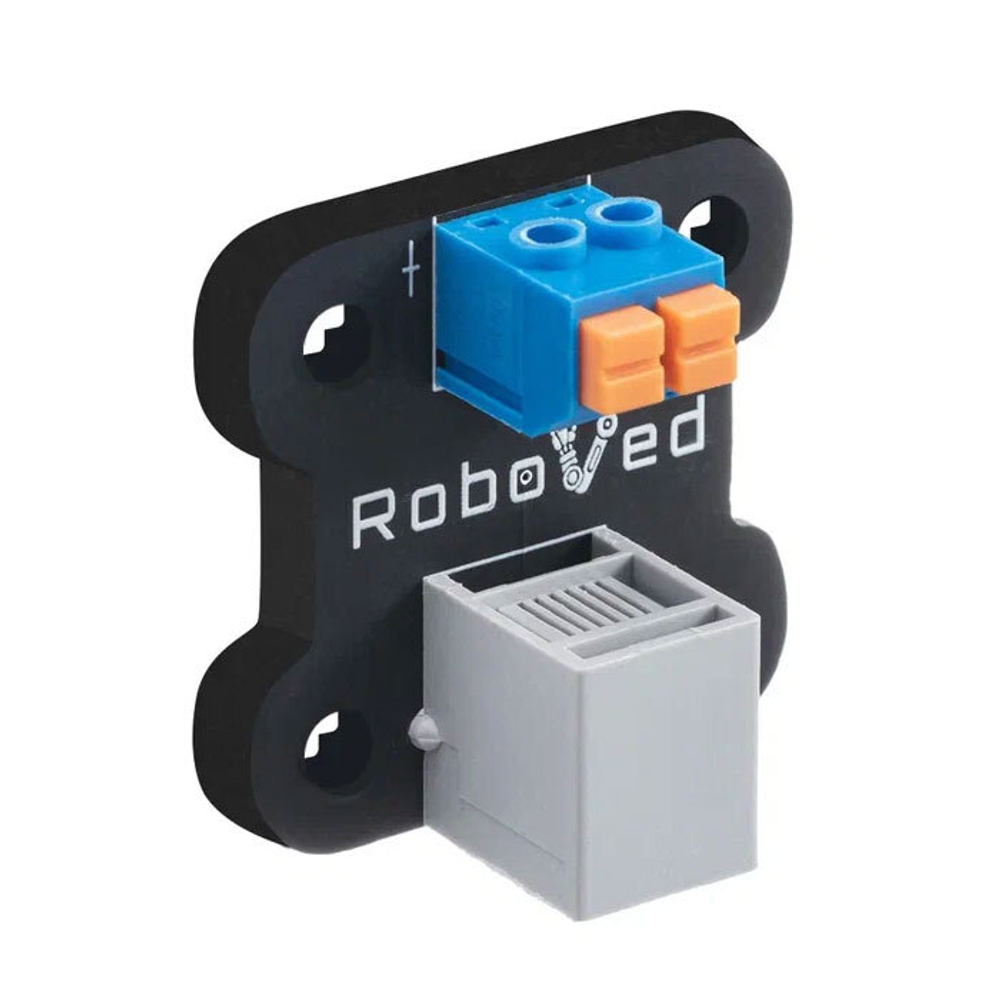

Вольтметр имеет две клеммы для подключения датчиков. Подключите клеммы +ve и –ve к устройству, на котором вы планируете измерять напряжение.

Внимание
Вольтметр рассчитан на максимальное напряжение 32 вольта. Следите за тем, чтобы не превышать это значение. Также обратите внимание на внутреннее сопротивление (вход на землю): 1 мОм

Программирование
Для получения значений датчика в вашей программе используйте блок «Вольтметр» в выпадающем списке универсального блока производителя

Считывание информации с датчика
Считывание осуществляется средствами штатного АЦП контроллера.

Калибровка
Вольтметр не требует калибровки.

Характеристики

• Измерение до: 26 Вольт.
• Разрешение: 4096 делений входного напряжения.
• Потребляемый ток: 3 мА

Физические характеристики:

• Длина Вольтметра EV3: 36 мм
• Ширина Вольтметра EV3: 36 мм
• Высота основной платы Вольтметра EV3: 5,5 мм
• Вес Вольтметра EV3: 10 грамм

Комплект поставки:

• Вольтметр EV3 – 1 шт.;
• Пин Lego Technik – 4 штуки;
• Кабель Lego (40 см) – 1 шт.;
• QR-код – ссылка на методическое пособие на сайт производителя.
• Пакет Zip-Lock.

Общий вес поставки: 28 грамм
