Видеоокуляр ToupCam XCAMLITE1080PA HDMI USB

Для чего предназначен ToupCam XCAMLITE1080PA HDMI USB

Видеоокуляр используется во всех случаях, когда недостаточно увидеть изображение предмета в окуляр и его необходимо записать в формате фото или видео. Да и наблюдать предмет исследования на большом мониторе очень удобно и меньше утомляет глаза по сравнению с исследованием в оптику.

Видеоокуляр, или окулярная камера осуществляет сопряжение микроскопа с внешними устройствами. Чаще всего таким устройством является компьютер. Отличительной особенностью видеокуляра ToupCam XCAMLITE1080PA HDMI USB является прямая передача данных по мультимедийному интерфейсу HDMI, что позволяет использовать для наблюдения любой монитор или телевизор и обходиться при этом без компьютера.

Также, как и любая другая окулярная камера, ToupCam XCAMLITE1080PA HDMI USB позволяет в режиме реального времени наблюдать увеличенные изображения на внешнем мониторе и параллельно с исследованиями сохранять фото и видео файлы на флеш-накопитель через разъем USB 2.0. Устройство может использоваться с микроскопами любого типа - монокулярными, бинокулярными и тринокулярными.

ToupTek Photonics

Видеоокуляр разработан и произведен компанией ToupTek Photonics – мировым лидером в производстве цифровых камер для многих областей науки и техники, таких как микроскопия, астрономия, медицинские исследования, промышленный контроль и других. Благодаря эталонному качеству и надежности продукция ToupTek признана во всем мире.

Что он умеет

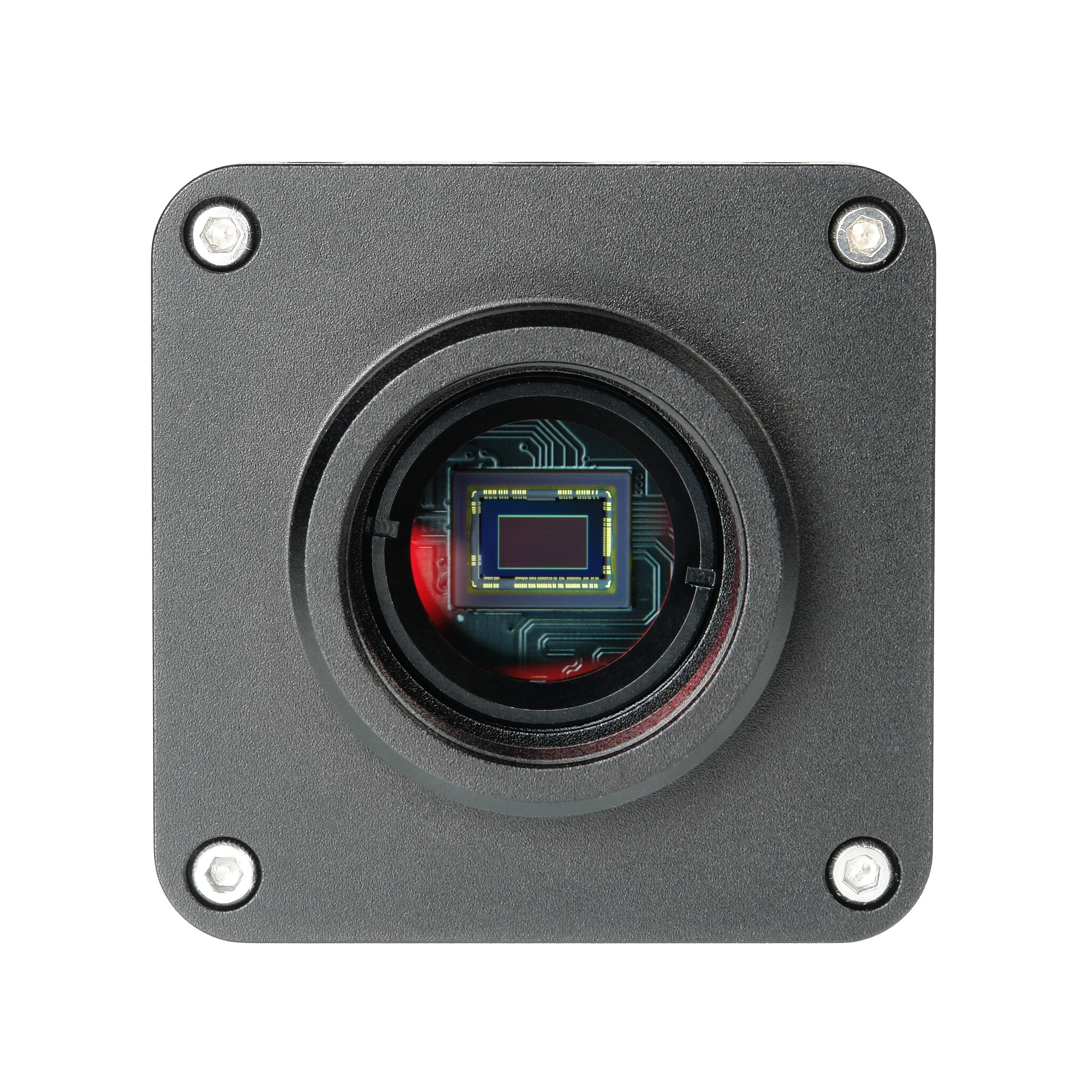

Видеоокуляр ToupCam XCAMLITE1080PA HDMI USB построен на цветном CMOS сенсоре Sony IMX307 2Мр формата 1/2,8 дюйма с размером пикселя 2,9 х 2,9 мкм. Благодаря встроенному ИК-фильтру, обрезающему длинноволновую часть спектра, обеспечиваются минимальные искажения цвета.

Фирменные алгоритмы обработки изображения позволяют оптимизировать цветовое пространство, корректировать «горячие пиксели», осуществлять автоматическую кросс-канальную и цветовую коррекцию, коррекцию гаммы и многое другое. В результате фото и видеофайлы, записанные с помощью окулярной камеры ToupCam XCAMLITE1080PA HDMI USB, редко нуждаются в серьезной постобработке.

При выводе данных через порт HDMI поддерживается разрешение 1920х1080 с частотой 60 кадров в секунду, при использовании порта USB2.0 поддерживается разрешение 1920х1080 с частотой 30 кадров в секунду.

Чувствительности много не бывает

В видеоокуляре ToupCam XCAMLITE1080PA HDMI USB используется высокочувствительный сенсор Sony IMX307 с размерами пикселя 2.9 х 2.9 микрометра. Его чувствительность составляет 1300 мВ при выдержке 1/30 с – это сопоставимо с лучшими образцами CCD cенсоров. При исследованиях с большими увеличениями, когда яркость изображения создаваемого объективом микроскопа мала, именно высокая чувствительность сенсора камеры имеет решающее значение для высокоинформативных исследований и записи высококачественных изображений.

Также благодаря высокой чувствительности сенсора, ToupCam XCAMLITE1080PA HDMI USB отлично подойдет и для астрономических исследований. Чтобы установить его на телескоп используются дополнительные «астрономические» переходники, например, 23.2/31.75.

Цифра плюс оптика

ToupCam XCAMLITE1080PA HDMI USB устанавливается на микроскоп с помощью специального оптического адаптера. Оптика обеспечивает согласование размера поля зрения микроскопа с сенсором камеры. Это способствует эффективному использованию всей площади сенсора и за счет максимально полного использования разрешения позволяет избежать потерь информативности исследований. Также использование оптики позволяет получать большее цифровое увеличение при программном масштабировании. Видеоокуляр комплектуется оптическим адаптером с увеличением 0.37х, подобранного под сенсор формата Sony IMX307.

Проще не бывает

Для того, чтобы начать работу с видеоокуляром, не нужны никакие особенные настройки и навыки. Требуется просто вынуть оптический окуляр из тубуса микроскопа и вместо него установить камеру. При этом, если используется бинокулярный микроскоп, для установки рекомендуется использовать тубус с диоптрийной подвижкой. Это позволит настроить точное соответствия фокусировки оптического и цифрового изображения. В случае использования тринокулярного микроскопа, камера устанавливается в специально предназначенный для нее третий тубус – канал визуализации.

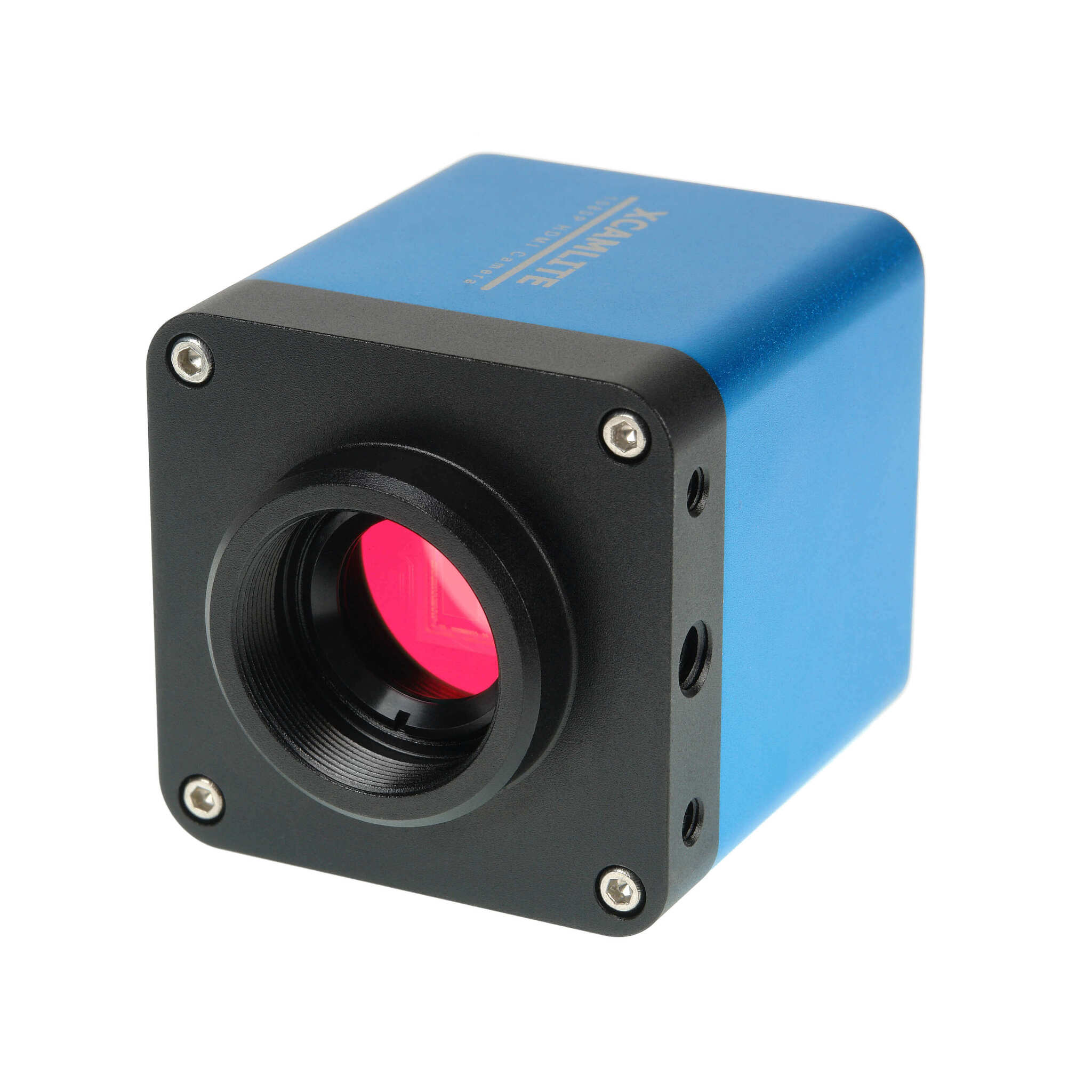

В видеоокуляре ToupCam XCAMLITE1080PA HDMI USB используется передовая система крепления стандарта C-mount. Это позволяет использовать с видеоокуляром оптические адаптеры разных увеличений, необходимые для точной подгонки размеров поля при работе с различными объективами.

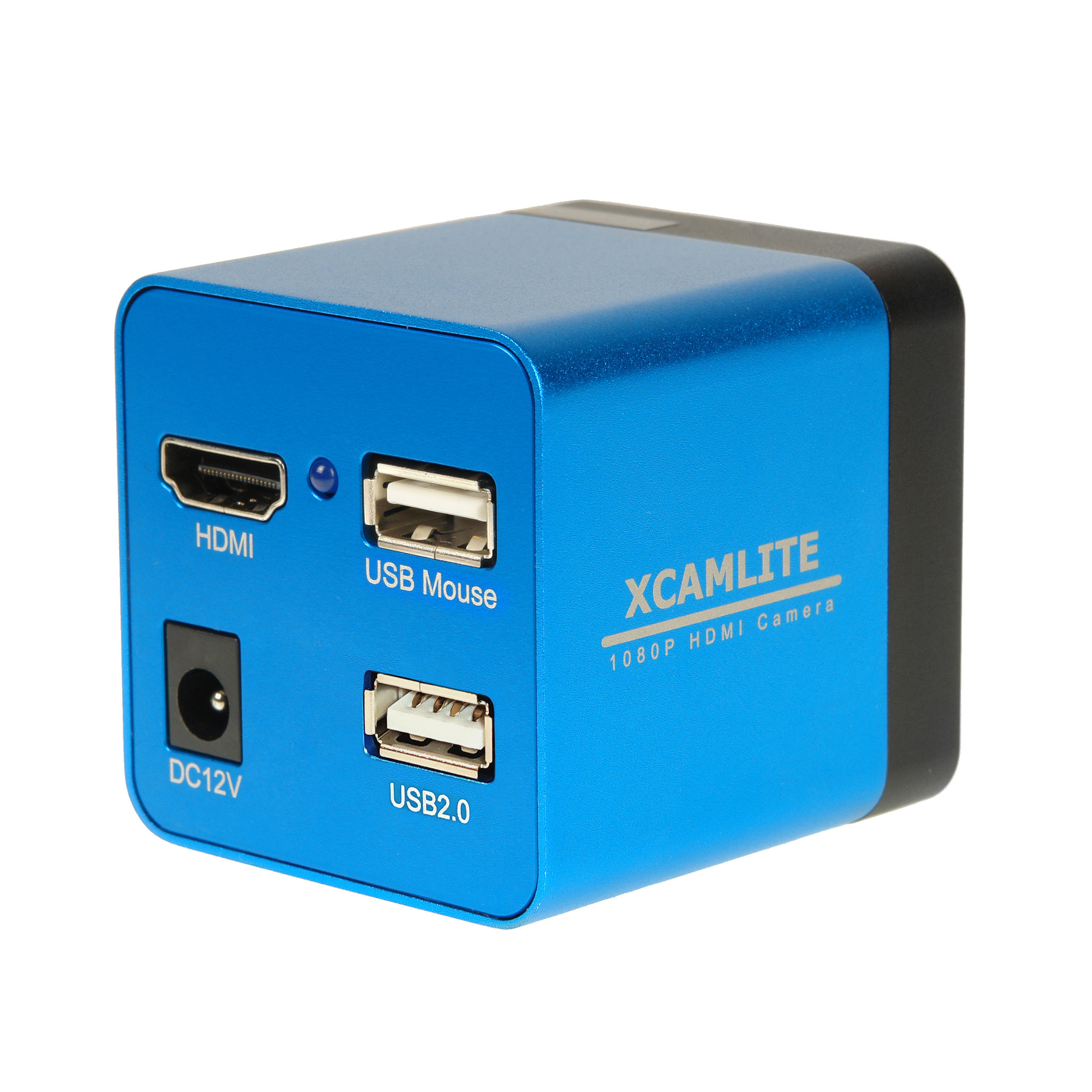

После установки остается только подключить камеру к монитору или телевизору кабелем HDMI, подсоединить к порту USB Mouse комплектную мышь и приступать к исследованиям. При необходимости результаты исследований могут быть сохранены на флешку.

Программное обеспечение

В окулярную камеру ToupCam XCAMLITE1080PA HDMI USB встроено программное обеспечение XcamView. Панель управления камерой выводится непосредственно на экран подключенного внешнего монитора и поддерживает несколько языков, включая русский. ПО XcamView - это полноценная программа для просмотра, сохранения и редактирования материалов исследований. ПО позволяет управлять режимами экспонирования и настройками баланса белого, регулировать контрастность, яркость и насыщенность изображения, настраивать шумоподавление, производить масштабирование до 10х, отражать изображения по вертикали и горизонтали и многое другое. С XcamView доступны измерения размеров исследуемых объектов, в том числе в слоях, калибровка, систематизация и сохранение файлов.

Полезным дополнением к видеоокуляру ToupCam XCAMLITE1080PA HDMI USB станет калибровочный, или микрометрический слайд. Это простой и недорогой аксессуар предназначен для калибровки ПО при измерении линейных величин объектов исследований. А также, используя микрометрический слайд можно с высокой точностью вычислить видимое цифровое увеличение.

Особенности:

• Цветной высокочувствительный CMOS сенсор 2Мр.
• Работа без использования компьютера.
• Встроенное ПО и панель управления USB мышью.
• Вывод видео по HDMI с разрешением 1920х1080 с частотой 60 к/с.
• В комплекте оптический адаптер 0,37х.
• Широко распространенный стандарт C-mount позволяет устанавливать оптические адаптеры различных увеличений.
• Запись файлов на флеш-накопитель.

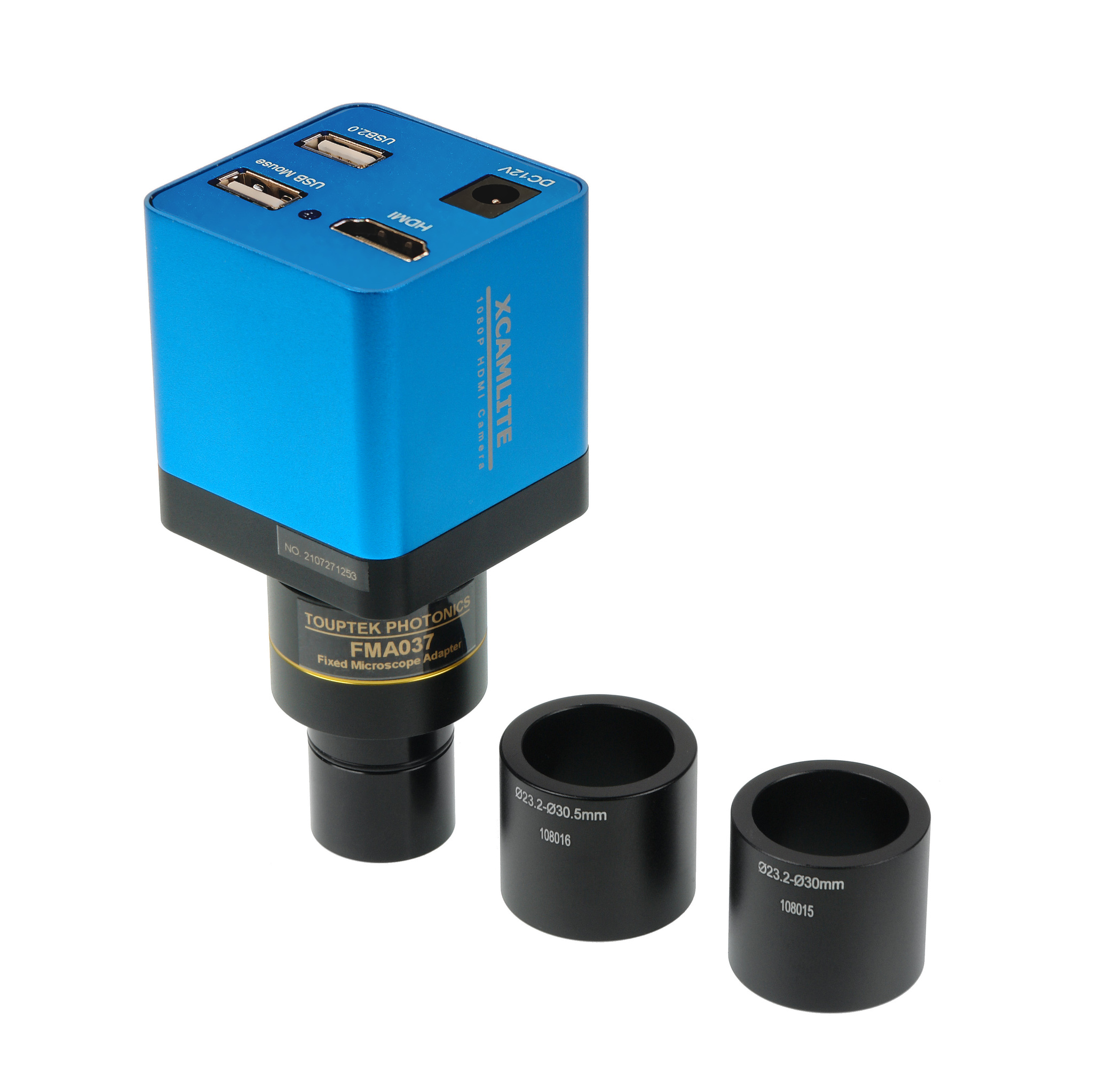

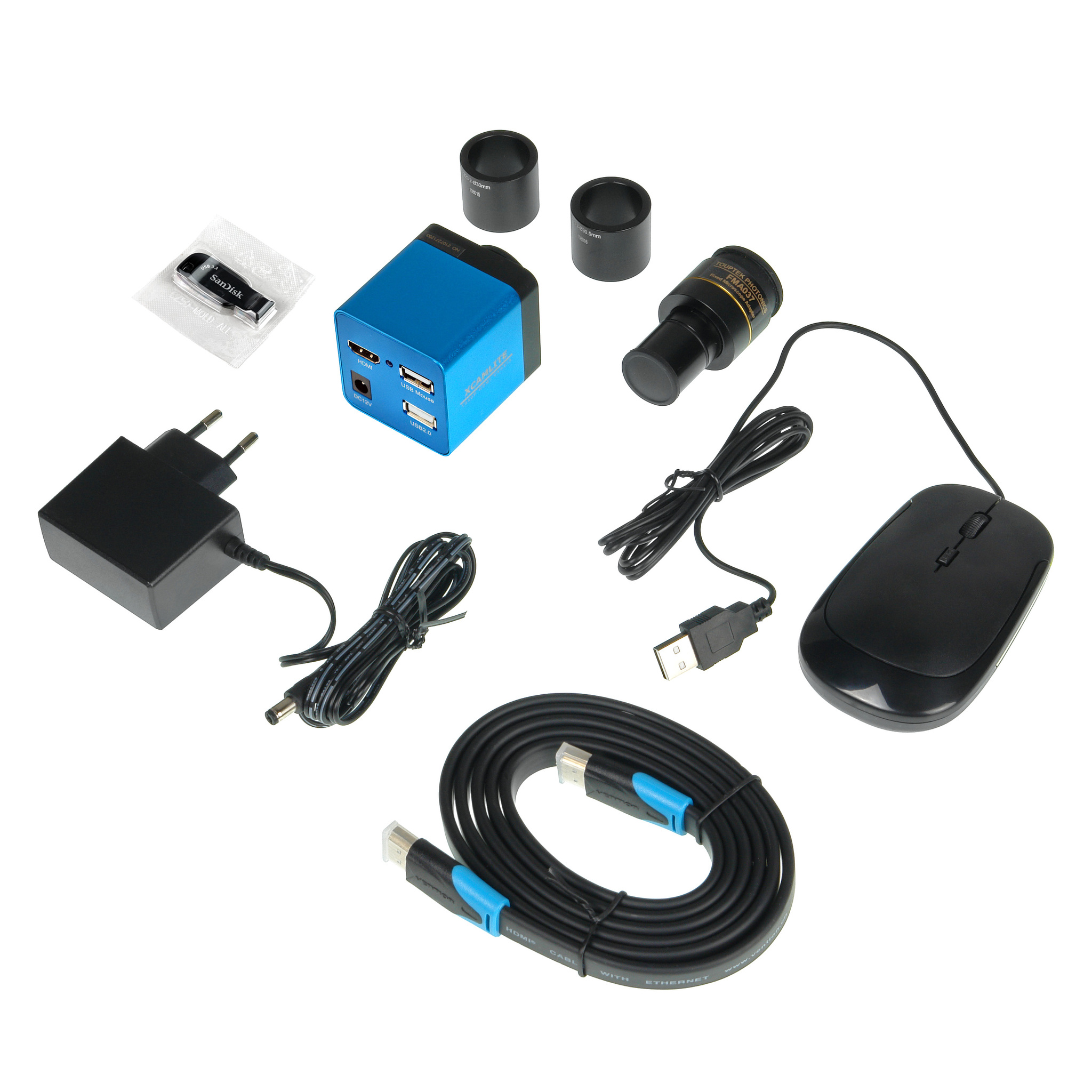

Комплектация:

• Окулярная камера ToupCam XCAMLITE1080PA HDMI USB
• Адаптер FMA037 C-mount /23.2 мм
• Переходник 23.2 мм / 30.0 мм
• Переходник 23.2 мм / 30.5 мм
• Адаптер питания 12В
• Сетевой кабель
• Кабель HDMI
• Мышь USB2.0
• USB-флеш-накопитель 32 Гб
• Руководство по эксплуатации
• Гарантийный талон
