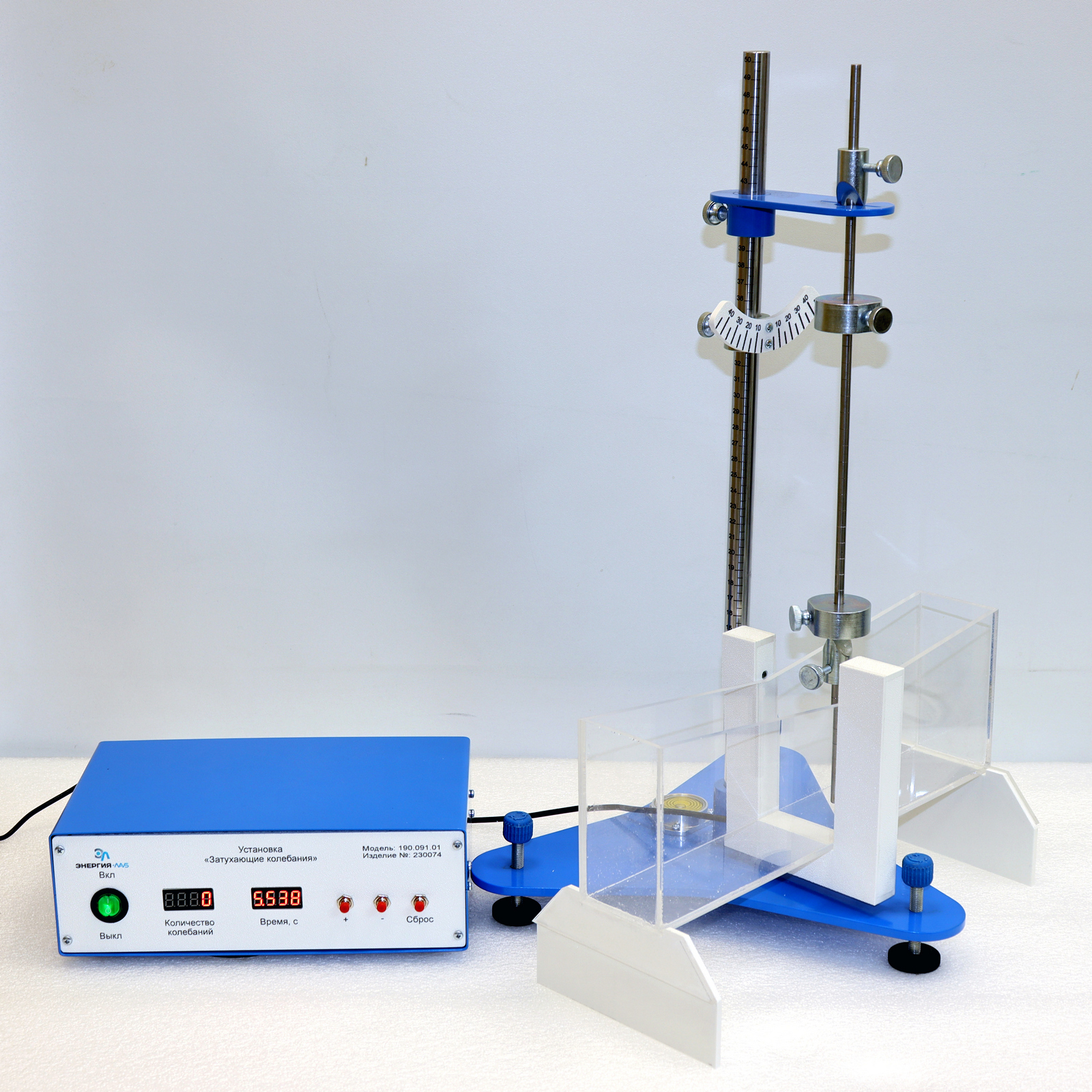

Установка «Затухающие колебания» ✅

Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения работ приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.

Установка собрана на основании, изготовленном из металла покрытого порошковой краской.

Основание представляет собой массивную стальную пластину окрашенную порошковой краской с текстурой «шагрень», обеспечивающую стойкость к атмосферному воздействию к различным климатическим условиям, перепадам температур и агрессивному воздействию окружающей среды.

Основание установлено на ножки изменяемой длины для регулировки положения по поплавковому уровню.

Физический маятник выполнен в виде цилиндрического стержня. Две треугольные опоры-призмы и два одинаковых утяжеляющих груза могут перемещаться по длине стержня и закрепляться винтами в нужных местах. Ребро опоры-призмы является осью качания маятника. На стержне оборотного маятника выполнены кольцевые насечки, позволяющие измерять расстояние между грузами и призмами.

Для исследования затухающих колебаний физического маятника установлена емкость, в которую наливается жидкость.

Физический маятник устанавливается на полку с ножевыми опорами. Полка закреплена на подставке, которая, в свою очередь, установлена на вертикальной стойке. Стойка установлена на основании.

В верхней части стойки установлена линейка для определения угла отклонения маятника.

В средней части емкости установлена каретка для размещения оптического датчика. На каретке размещен оптический щелевой датчик, регистрирующий период колебаний маятника.

Для фиксации динамичных параметров используются электронный секундомер, размещенный в блоке управления.

Блок управления изготовлен из металла, покрытого порошковой краской с панелями из АБС пластика белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.

Лабораторные работы

1. Изучение гармонических колебаний на примере движения физического маятника
2. Изучение затухающих колебаний на примере движения физического маятника

Комплектация:

• Измеритель количества колебаний (семисегментный индикатор).
• Электронный секундомер (семисегментный индикатор).
• Кнопки «+» и «-» для установки заданного количества колебаний.
• Кнопка «Сброс» для обнуления показаний.
• Кнопка «Вкл/Выкл» для включения/выключения питания блока управления.
• Физический маятник подсоединяется к блоку управления при помощи специальных разъемов.
