Лабораторная установка предназначена для изучения устойчивости положения равновесия механических систем, изучения гармонических колебаний, изучения колебаний механических линейных систем с одной степенью свободы.
Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения работ приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.

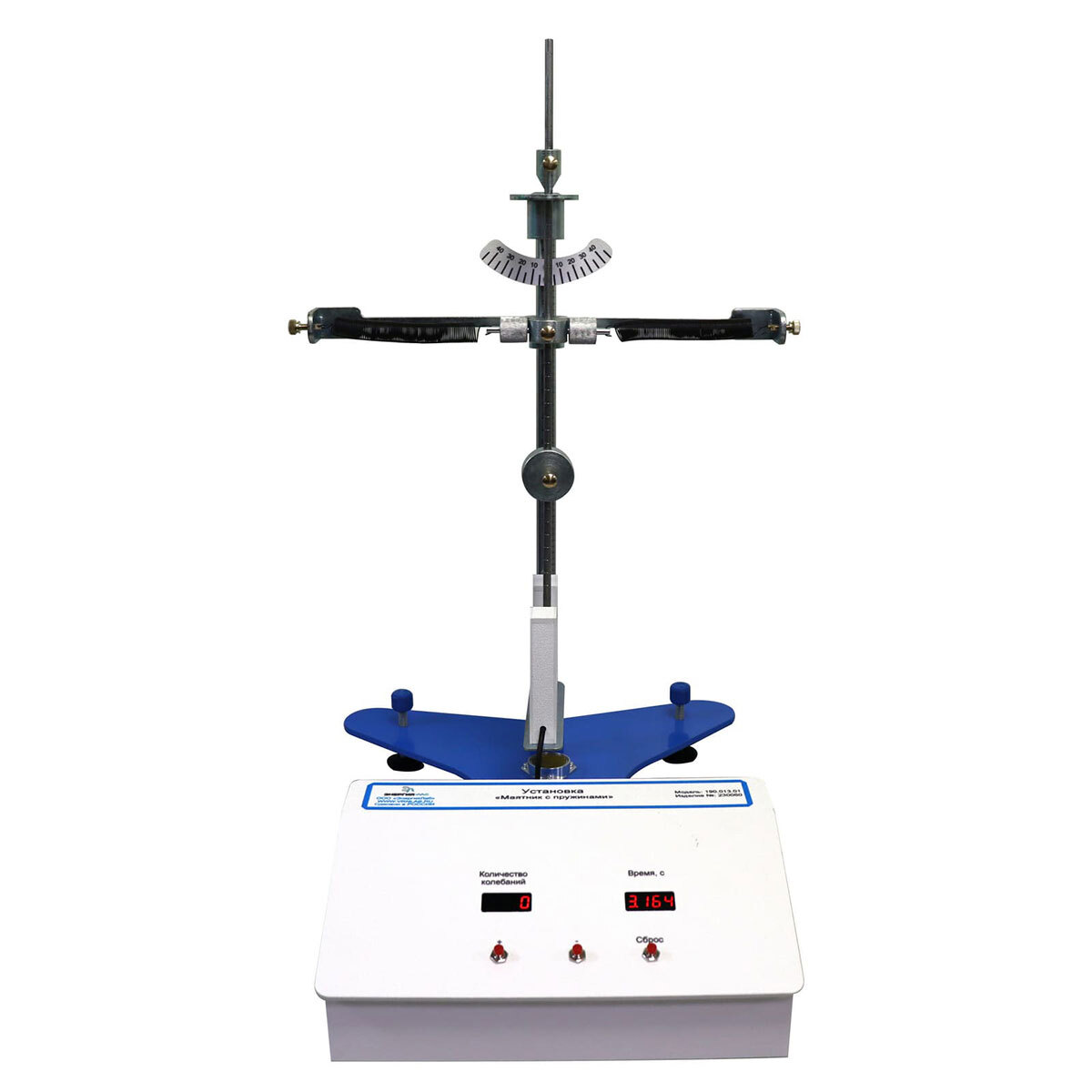

Лабораторная установка включает в себя модуль «Маятник с пружинами» и блок измерений.
Установка собрана на основании, изготовленном из металла покрытого порошковой краской. Основание установлено на ножки изменяемой длины для регулировки положения по поплавковому уровнемеру.
На основании установлена вертикальная стойка с сантиметровой шкалой.
На стойке размещен маятник с пружинами.
Маятник с пружинами представляет собой физический маятник с подпружиненным колебанием, который установлен на верхнюю полку с ножевыми опорами. Полка закреплена на подставке, которая, в свою очередь, установлена на вертикальной стойке. Маятник выполнен в виде цилиндрического стержня, установленного на треугольную опору-призму, которая является основанием всей конструкции. На конце стержня закреплен утяжеляющий груз, который может перемещаться по длине стержня и закрепляться винтами в нужных местах. Ребро опоры-призмы является осью качания маятника. На стержне маятника выполнены кольцевые насечки. На стойке закреплен кронштейн, к которому через втулку крепятся пружины к стержню.
Для определения угла отклонения маятник с пружинами на стойке закреплена линейка.
Для подсчета количества колебаний маятника на стойке закреплен оптический датчик, размещенный в П-образном держателе.
Блок измерений изготовлен из металла, покрытого порошковой краской с панелями из АБС пластика с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.
Блок измерений включает в себя:
- Измеритель количества колебаний.
- Электронный секундомер.
- Кнопки «+» и «-» для установки заданного количества колебаний.
- Кнопка «Сброс» для обнуления показаний.
- На задней панели блока измерений находится разъемы для подключения кабелей соответствующих узлов лабораторной установки, блока питания.
Лабораторные работы
- Изучение критериев устойчивости положения равновесия механической системы
- Изучение гармонических колебаний
- Определение ускорения свободного падения
- Экспериментальное исследование колебаний подпружиненного маятника
Комплект поставки
- Комплект лабораторной установки «Маятник с пружинами»
- Паспорт
- Методические рекомендации по выполнению лабораторных работ
- Гарантийный талон
