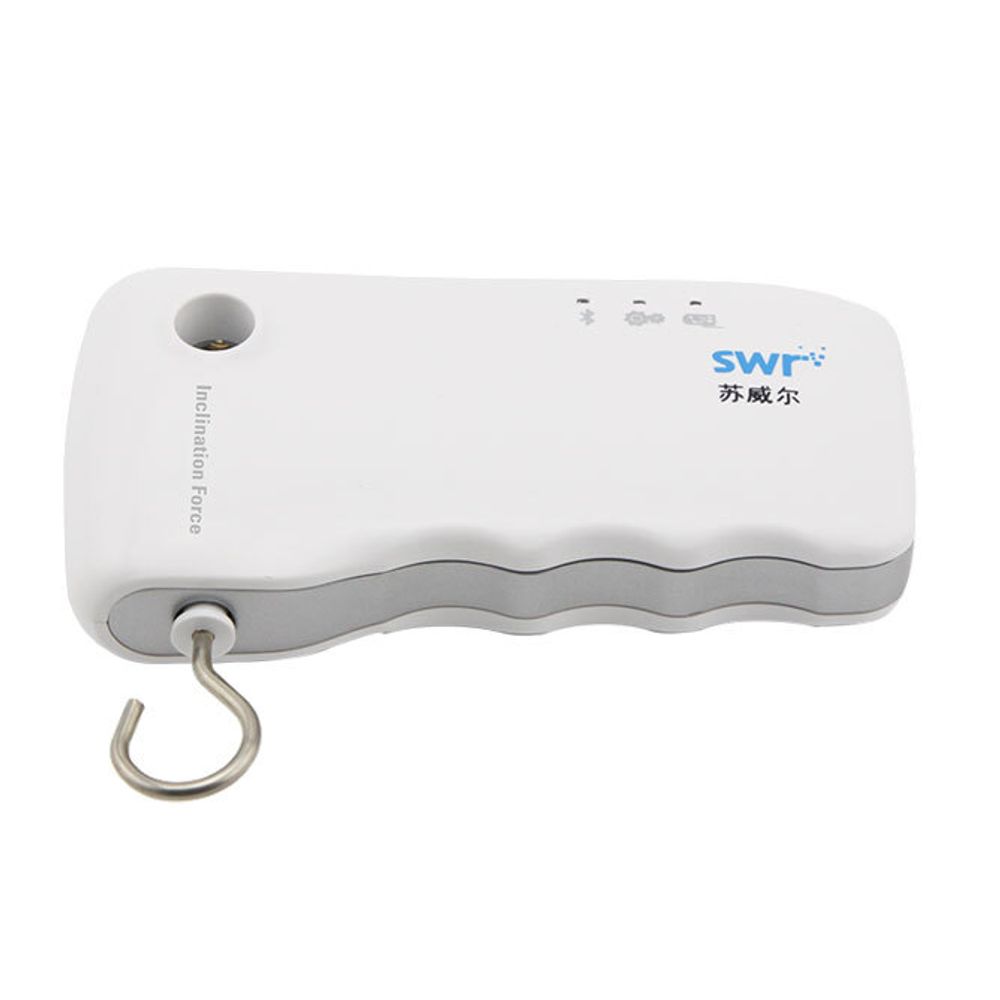

При приложении тягового усилия к металлическому крюку отображается положительное значение. При давлении на металлический крюк отображается отрицательное значение. Когда крюк датчика расположен вертикально, измеряемый угол равен 0. Когда датчик отклоняется, можно измерить относительное значение угла.

В практическом применении используется с векторной силовой панелью для выполнения композиции и разрешения силы.

Датчик напрямую подключается к компьютеру для сбора данных через USB-порт (поддерживает протокол связи USB2.0/3.0). Сбор данных осуществляется с помощью терминальных устройств, таких как компьютеры или планшеты, по проводной связи. Изменения данных отображаются и записываются в реальном времени на терминальном устройстве. Данные могут быть получены независимо от терминального устройства и экспериментальные данные могут быть записаны и сохранены для анализа.

Внимание:

• Требуется калибровка перед использованием.
• Во время использования убедитесь, что направление силы вертикально по отношению к передней поверхности датчика, иначе измеренное значение будет неточным.
• Старайтесь не намочить датчик.
• Во время измерений следите за тем, чтобы сила, прикладываемая к датчику, не превышала диапазон измерений. В противном случае это может привести к повреждению датчика!

Особенности работы:

• USB–датчик подключается с помощью mini-USB кабеля.
• Сбор и обработка данных происходит с помощью программного обеспечения iLab V12.0 (работает на ОС Windows, Android, iOS и Linux).

Типичные области применения:

• Синтез и разложение сил

Комплектация:

• Датчик – 1 шт.
• Крючок – 1 шт.

Дополнительное оборудование:

• Кабель Mini-USB
