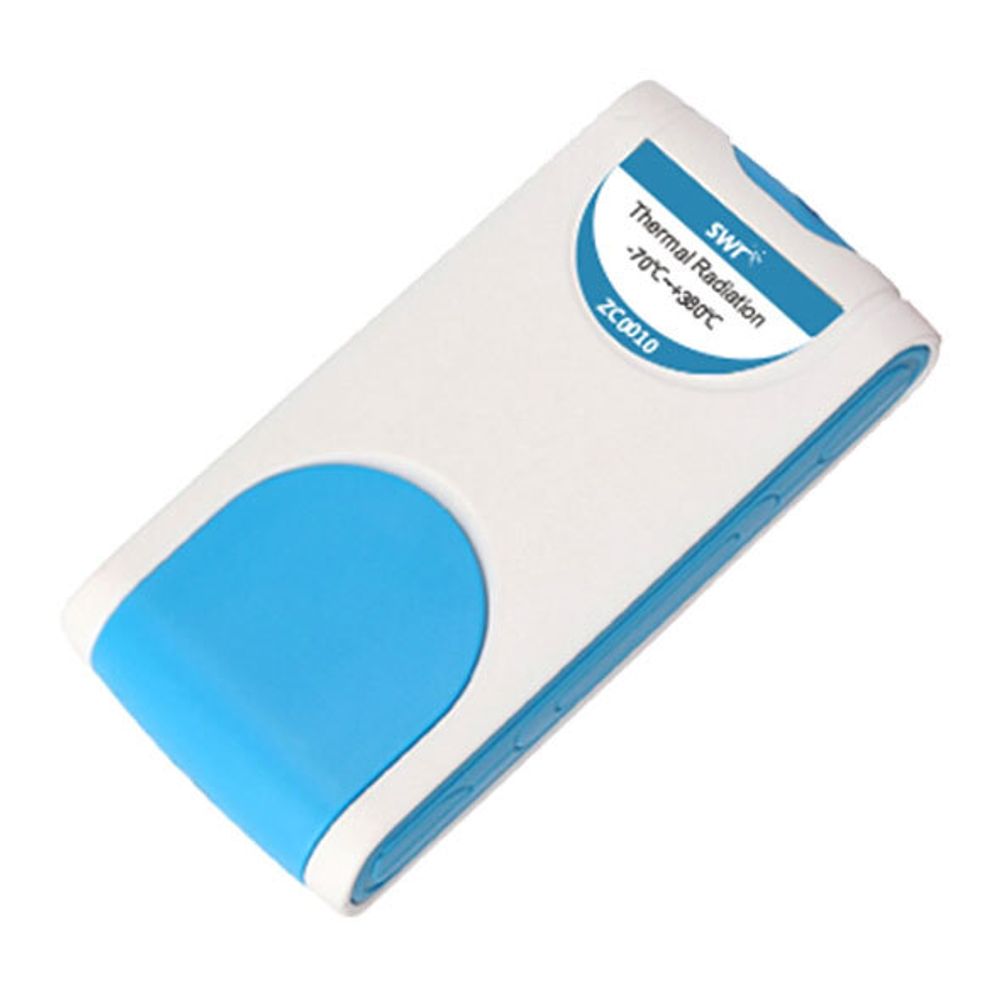

USB Датчик теплового излучения SWR ZC0010

Количество и длина волны энергии, генерируемой тепловым излучением объекта, зависят от температуры его поверхности. Датчик теплового излучения измеряет инфракрасное излучение объекта с помощью встроенного инфракрасного датчика, чтобы можно было измерить температуру его поверхности. Он выполняет измерения без прикосновений и быстро реагирует.

Датчик теплового излучения состоит из оптической системы, фотоэлектрического детектора, усилителя сигнала, обработки сигнала и выходного сигнала. Оптическая система собирает энергию инфракрасного излучения объектов, находящихся в поле ее зрения. Инфракрасная энергия сходится и фокусируется на фотоэлектрическом детекторе, превращаясь в электрический сигнал. Сигнал преобразуется в значение температуры с помощью усилителя, схемы обработки сигнала, алгоритма в приборе и излучательной способности мишени.

Датчик напрямую подключается к компьютеру для сбора данных через USB-порт (поддерживает протокол связи USB2.0/3.0). Сбор данных осуществляется с помощью терминальных устройств, таких как компьютеры или планшеты, по проводной связи. Изменения данных отображаются и записываются в реальном времени на терминальном устройстве. Данные могут быть получены независимо от терминального устройства и экспериментальные данные могут быть записаны и сохранены для анализа.

Внимание:

• Датчик откалиброван на заводе и не нуждается в калибровке перед использованием.
• Не помещайте какую-либо часть датчика на открытый огонь или нагревательную плиту.
• Во время измерения для обеспечения точности рекомендуется поддерживать расстояние между датчиком и объектом в пределах 2 см

Особенности работы:

• USB–датчик подключается с помощью mini-USB кабеля.
• Сбор и обработка данных происходит с помощью программного обеспечения iLab V12.0 (работает на ОС Windows, Android, iOS и Linux).

Типичные области применения:

• Измерение теплового излучения чёрного объекта.
• Эксперимент с трубкой Лесли.
• Измерение теплового излучения солнца
• Моделирование бесконтактного датчика температуры.
• Функциональное преобразование
• Сравнение теплопроводности различных веществ
• Тепловое воздействие красного света на внешнюю среду

Комплектация:

• Датчик – 1 шт.

Дополнительное оборудование:

• Кабель Mini-USB
