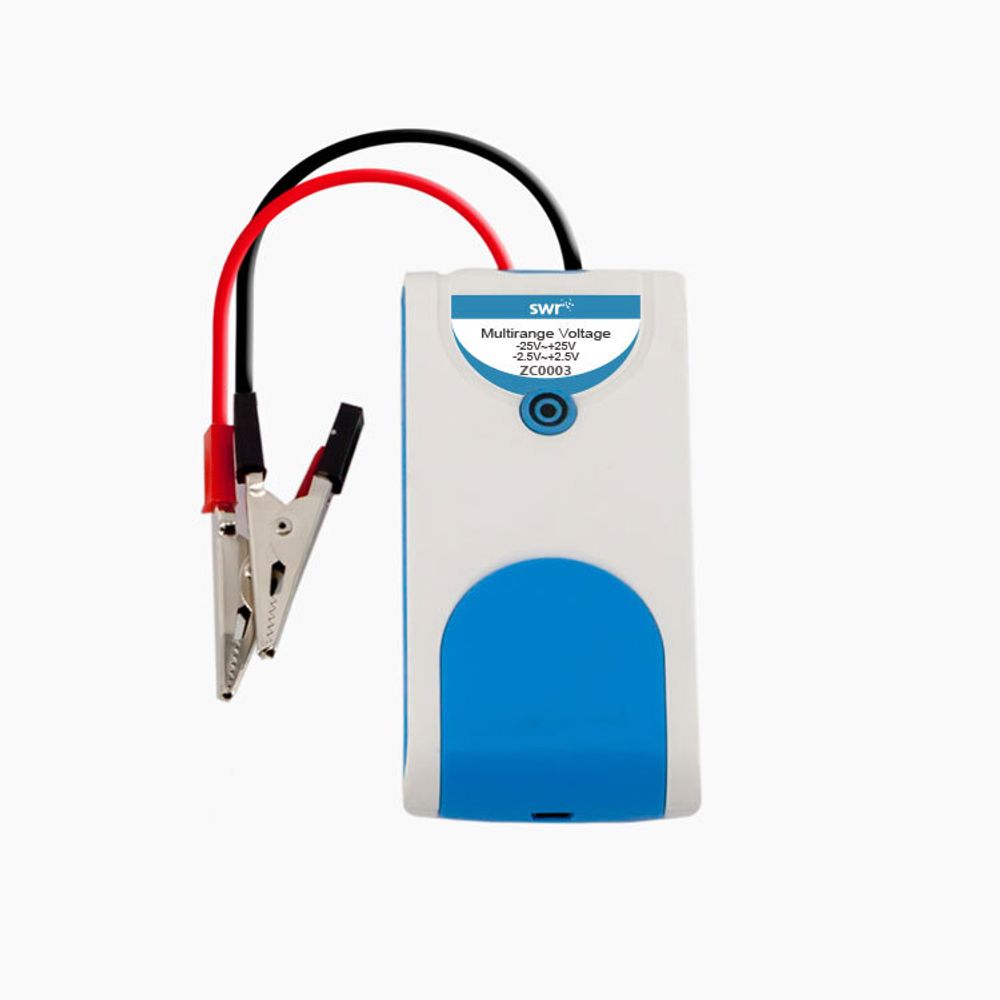

USB Датчик напряжения многодиапазонный (±25В, ±2,5В) SWR ZC0003

Датчик напрямую подключается к компьютеру для сбора данных через USB-порт (поддерживает протокол связи USB2.0/3.0). Сбор данных осуществляется с помощью терминальных устройств, таких как компьютеры или планшеты, по проводной связи. Изменения данных отображаются и записываются в реальном времени на терминальном устройстве. Данные могут быть получены независимо от терминального устройства и экспериментальные данные могут быть записаны и сохранены для анализа.

Внимание:

• Перед использованием датчик нуждается в калибровке.
• При использовании датчик должен быть параллельно подключён к цепи.
• При измерении не допускайте, чтобы измеряемое напряжение выходило за пределы диапазона датчика.
• Красный провод подключается к высоковольтной клемме, а чёрный провод - к низковольтной клемме, чтобы измеряемое значение было положительным. В противном случае оно будет отрицательным.
• Избегайте частого переподключения USB: минимальный интервал между подключениями составляет 2 с.

Особенности работы:

• · USB–датчик подключается с помощью mini-USB кабеля.
• · Сбор и обработка данных происходит с помощью программного обеспечения iLab V12.0 (работает на ОС Windows, Android, iOS и Linux).

Типичные области применения:

• Исследование зависимости между напряжением на концах прибора и напряжением на концах источника питания в последовательных и параллельных цепях
• Измерение сопротивления лампочки методом вольтамперометрии
• Наблюдение за зарядкой и разрядкой конденсатора Исследование вольт-амперной характеристики
• Измерение удельного сопротивления металла методом вольтамперометрии
• Измерение электродвижущей силы и внутреннего сопротивления батареи и источника питания
• Измерение электродинамического потенциала и внутреннего сопротивления батареи
• Электрические характеристики маленькой лампочки, диода и проводника
• Закон Ома
• Последовательно-параллельная цепь сопротивления
• LC-колебания
• Зарядка и разрядка конденсатора

Комплектация:

• Датчик (с красным и чёрным кабелем с зажимом "крокодил") – 1 шт.

Дополнительное оборудование:

• Кабель Mini-USB
